14
A B

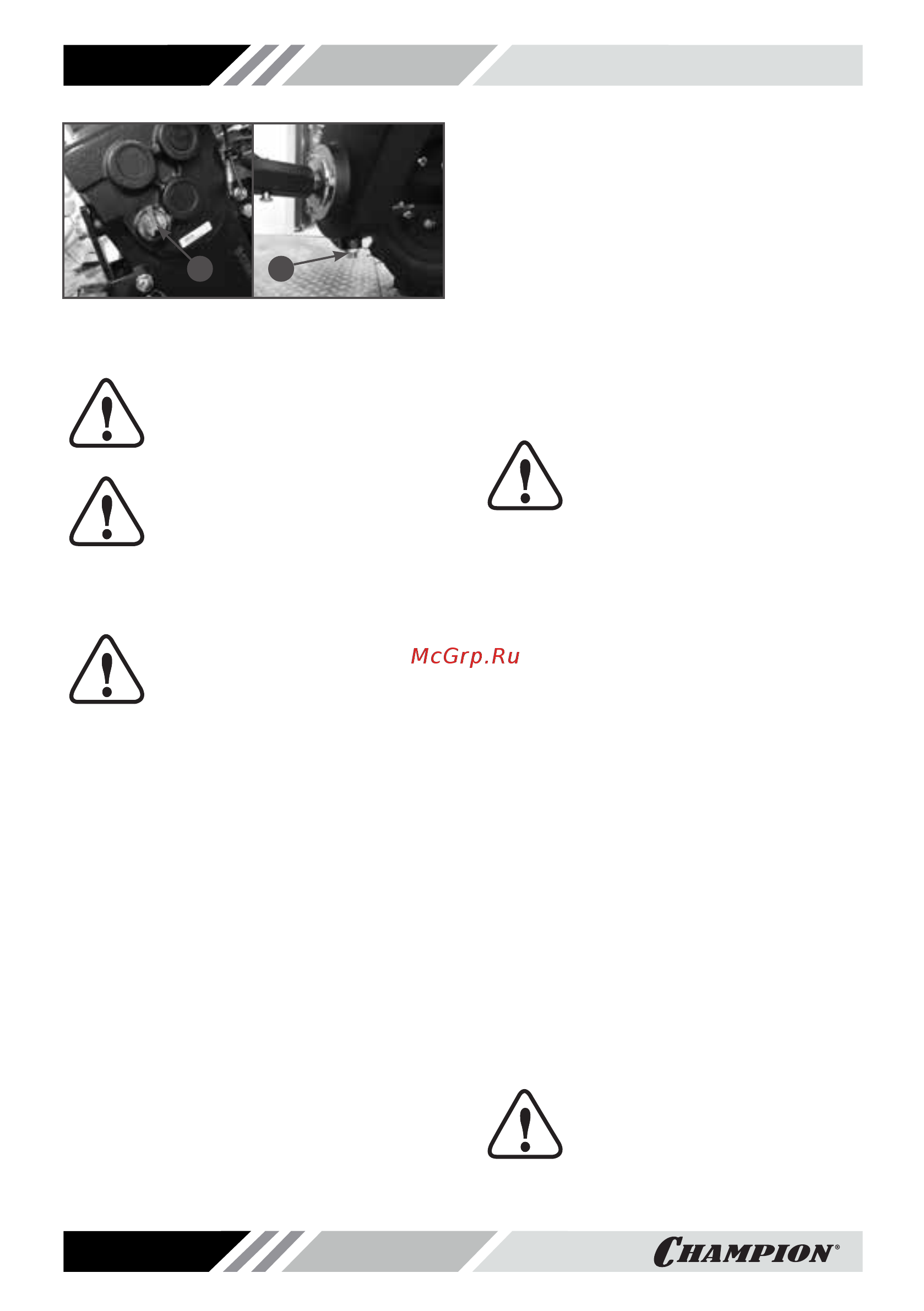

Рис.14 Редуктор мотокультиватора
А — крышка-щуп маслозаливной горловины
В — сливной болт
ПРИМЕЧАНИЕ!
Через каждые 100 часов рабо-
ты необходимо контролиро-
вать уровень масла щупом.
ВНИМАНИЕ!
Мотокультиватор постав-
ляется с завода без масла в
картере редуктора. Перед
запуском в работу необходимо залить
требуемое количество (1,5л) чистого
трансмисси онного масла.
ВНИМАНИЕ!
Мотокультиватор постав-
ляется с завода без масла в
воздушном фильтре. Перед
запуском в работу необходимо залить
требуемое количество (50 мл) чистого
моторного масла в нижнюю часть опо-
ры воздушного фильтра (Рис.21).
ПРОВЕРКА И ПОДГОТОВКА
МОТОКУЛЬТИВАТОРА К РАБОТЕ
Перед запуском мотокультиватора необ-
ходимо провести ряд подготовительных
мероприятий:
1. Проверить и подготовить к работе
двигатель мотокультиватора. Для это-
го произведите внешний осмотр дви-
гателя.
• Заправьте двигатель и редуктор реко-
мендованными маслами и топливом.
• Проверьте исправность и чистоту воз-
душного и топливного фильтров.
• Проверьте исправность корпусных
деталей, глушителя, топливных
шлангов и т.д.
• Проверьте надежность крепежных со-
единений.
При необходимости произведите ремонт
или замену неисправных деталей.
2. Проверить и подготовить к работе ко-
леса.
3. Проверить и подготовить к работе
фрезы и/или необходимое навесное
оборудование.
4. Установить рычаг переключения пе-
редач в нейтральное положение.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверять
уровень масла в картере.
1. Проверьте уровень масла в картере,
редукторе, воздушном фильтре и уро-
вень топлива в топливном баке.
2. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг в
крайнее левое положение. Если дви-
гатель теплый, воздушную заслонку
не закрывать.
3. Откройте топливный кран переводом
рычага вправо.
4. Включите зажигание кнопкой на ле-
вой рукоятке (Рис. 15).
5. Переведите рычаг газа на 1/3 хода в
сторону максимума.
6. Потяните за ручку стартера, пока не
почувствуете сопротивление. Затем
опустите ручку стартера вниз и произ-
ведите резкий рывок за ручку старте-
ра.
7. После запуска откройте воздушную
заслонку. Прогрейте двигатель на хо-
лостых оборотах в течение одной ми-
нуты.
ВНИМАНИЕ!
Всегда строго выполняйте
пункт «6» во избежание ди-
намического удара на дета-
ли стартера и поломки стартера.
14
