MultiMeter XP
23
1. 3.2.
1.
°C / °F
2. 3.
Детали (7: сопротивления, 8: диоды, 9: емкости) можно измерить
правильно только путем замера их по отдельности. Поэтому детали
необходимо отсоединять от остальной схемы.
!
Места замера должны быть очищенными от грязи, масел, паяльного лака и т.п.;
в противном случае результаты измерений могут быть искажены.
!
Детали должны быть обесточены.
!

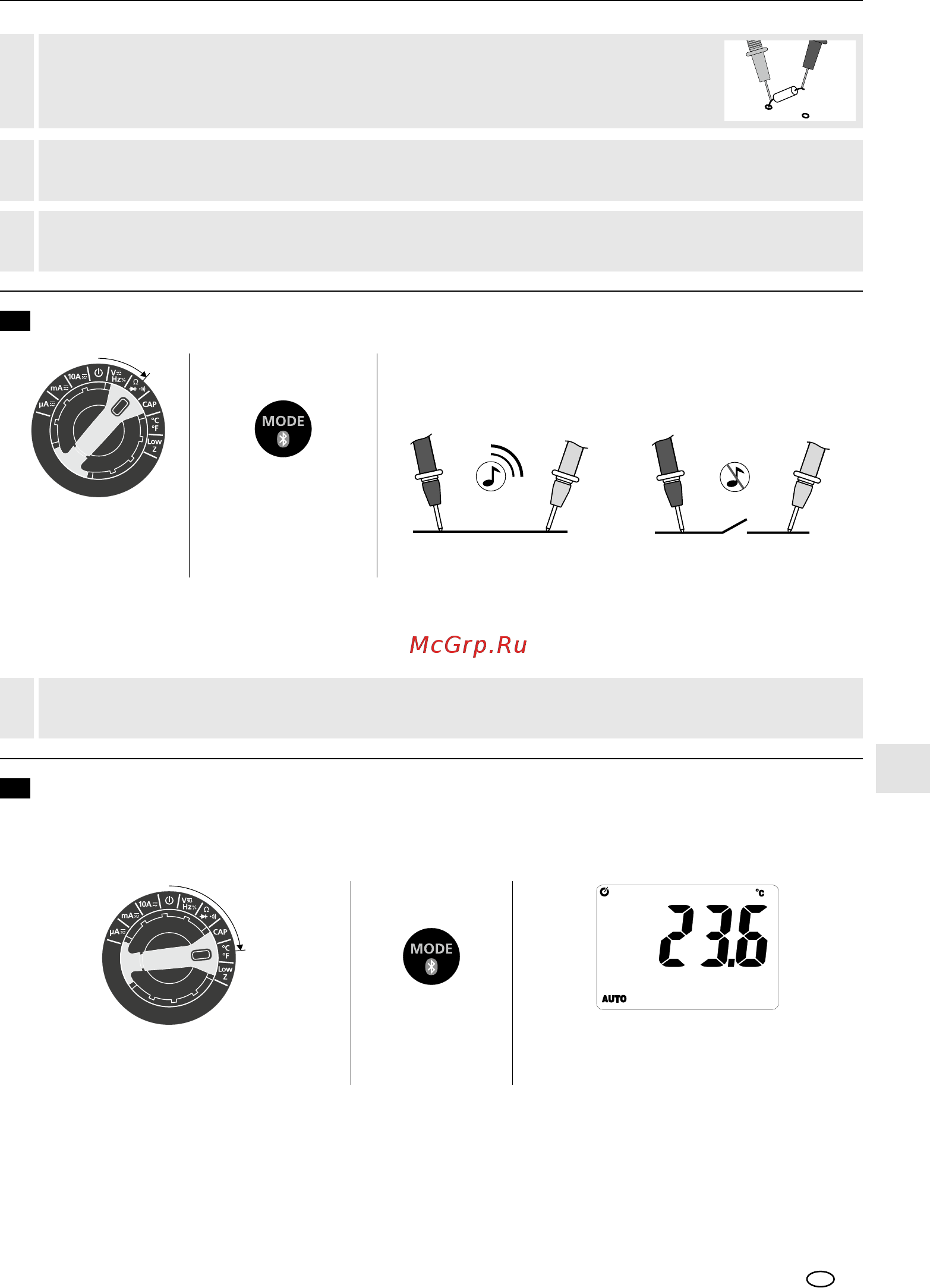

Контроль
протекания тока
Переключение Ω,
контроль
протекания тока и
проверка диодов
красный красныйчерный черный
Показателем протекания тока является получение значения < 50 Ом, которое подтверждается звуковым
сигналом. Если на экране отображается не полученное значение, а „O.L“, это означает, что либо превышен
диапазон измерений, либо измерительная цепь не замкнута или разорвана.
Детали должны быть обесточены.
!
Контроль протекания тока
10
Контактное измерение температуры
Для контактного измерения температуры подсоединить к прибору входящий в комплект поставки датчик
температуры (тип K). При этом соблюдать полярность.
11
Переключение
°C / °F
RU
