MultiMeter XP
51
1. 3.2.
1.
°C / °F
2. 3.
Konstrukční díly (7: odpory, 8: diody, 9: kapacity) lze správně měřit jen odděleně.
Proto se musí konstrukční díly od zbývajícího spínání oddělit.
!
Měřicí body by měly být bez nečistot, oleje, pájecího laku nebo podobných nečistot,
v opačném případě mohou být výsledky měření chybné.
!
Konstrukční díly musejí být bez napětí.
!

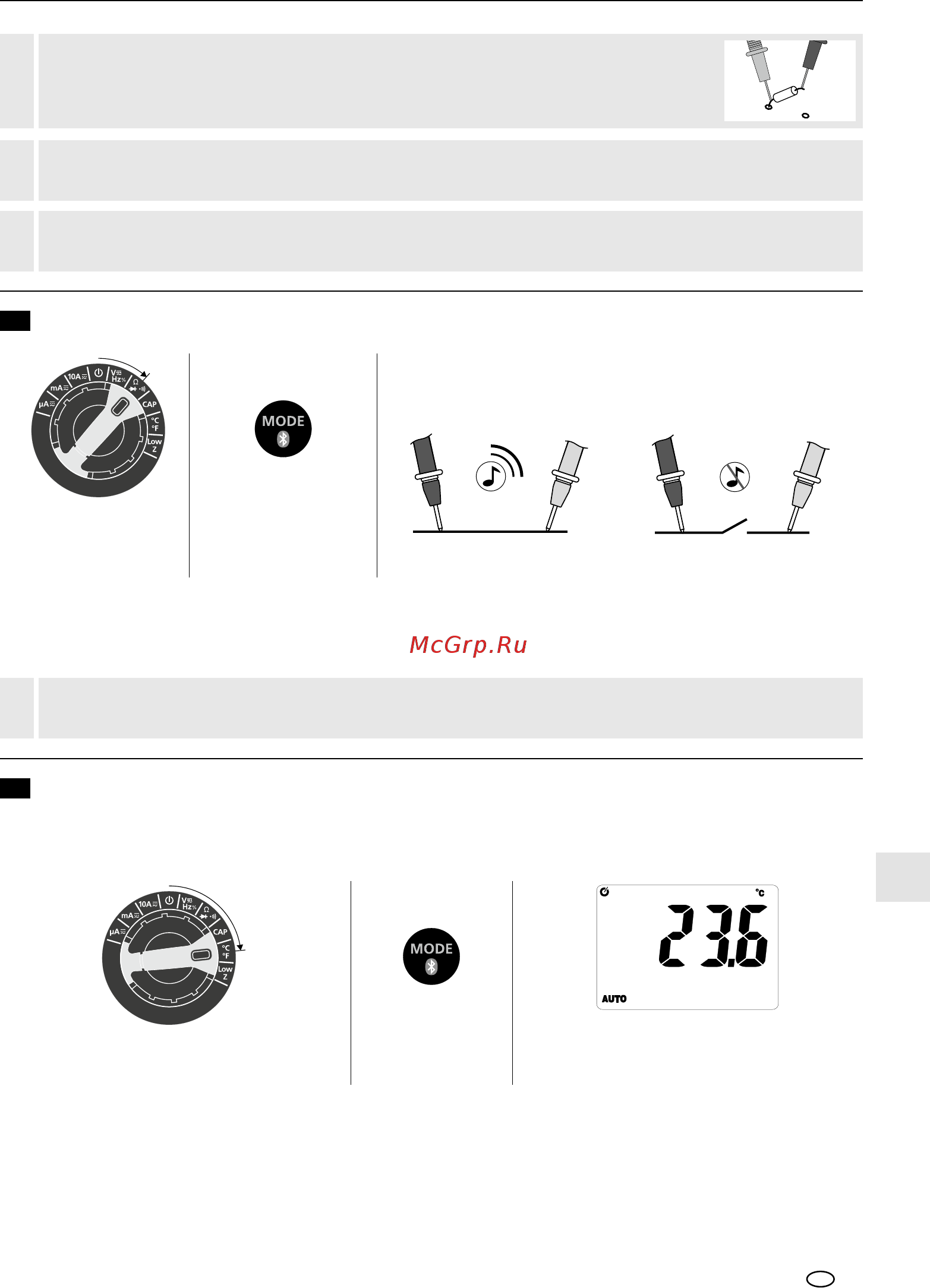

Test spojitosti
Přepnutí Ω, zkouška
průchodnosti
a diod
červený červenýčerný černý
Při spojitosti se naměří hodnota < 50 ohmů, která se potvrdí akustickým signálem. Pokud by se na displeji
nezobrazila naměřená hodnota, ale „O.L“ , je buďto překročený měřený rozsah nebo není uzavřený resp.
je přerušený měřený obvod.
Konstrukční díly musejí být bez napětí.
!
Test spojitosti
10
Kontaktní měření teploty
Pro kontaktní měření teploty připojte na přístroj přiložené teplotní čidlo (typ K). Dbejte přitom na
správnou polaritu.
11
Přepnutí
°C a °F
