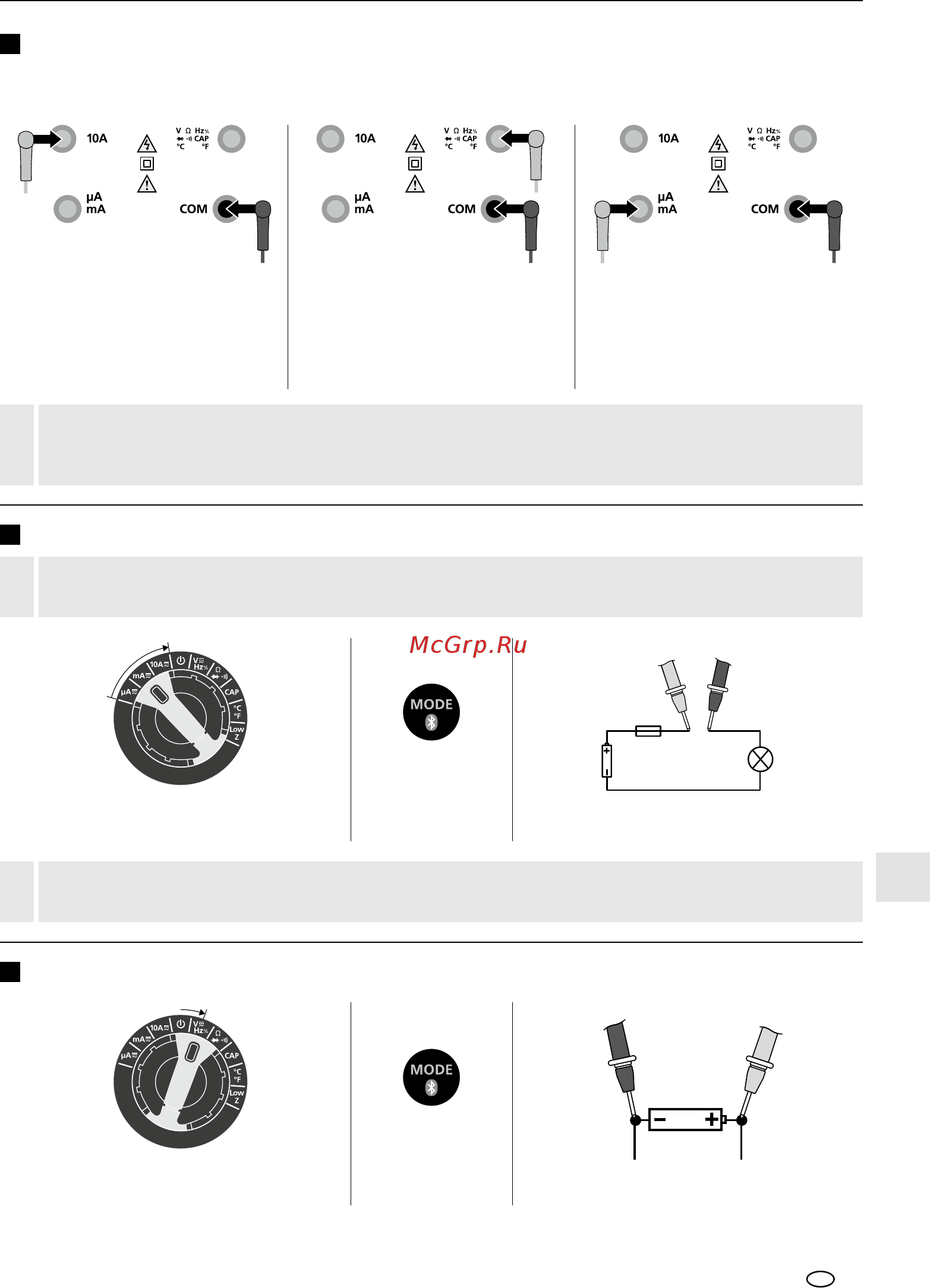

MultiMeter XP
49
2. 3.
1.
1. 2. 3.
Měření napětí AC/DC
5
V AC/DC
Přepnutí
AC, DC, Hz
a %
Měřicí kontakty spojte
s měřeným objektem
červenýčerný
μA / mA / 10A Přepnutí
AC a DC
Měřicí kontakty spojte
s měřeným objektem
červený černý
V rozmezí do 10A naměřte proudy delší než 30 sekund. Mohlo by to způsobit poškození přístroje
nebo měřicích hrotů.
!
Měření proudu AC/DC
4
Před připojením měřicího přístroje odpojte elektrický obvod.
!
3
Připojení měřicích hrotů
Černý měřicí hrot (–) se musí vždy připojit ke „zdířce COM“. Červený měřicí hrot (+) se připojí podle
znázornění na obrázcích.
Před každým měřením zkontrolujte správné zapojení měřicích hrotů. Měření napětí s vloženými
proudovými přípojkami 10A nebo v mA rozmezí může mít za následek reakci integrované pojistky
a může vést k poškození měřicího obvodu.
!
Měření proudu 10A Měření napětí, odporu,
frekvence, snímacího poměru,
diod, zkouška průchodnosti,
měření kapacity, kontaktní
měření, měření teploty
Měření proudu μA a mA
CS
