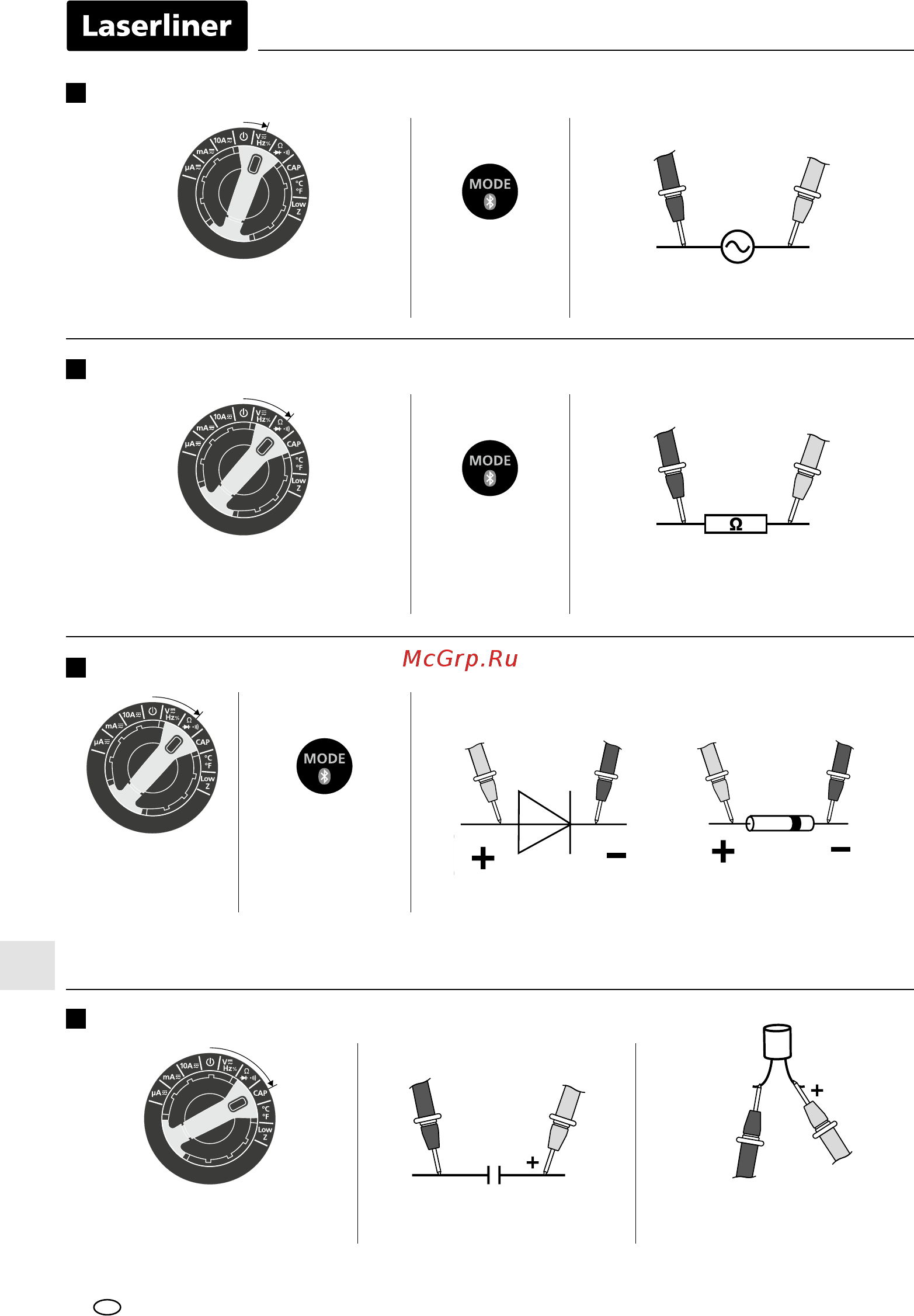

Laserliner MultiMeter XP 083.037A [64/88] Dioodi kontroll
![Laserliner MultiMeter XP 083.037A [64/88] Dioodi kontroll](/views2/1593673/page64/bg40.png)
64
1. 2. 3.
1. 2. 3.
Ω
1. 2. 3.
3.2.1.
Kui displeil näidatakse mõõteväärtuse asemel „O.L“, siis mõõdetakse dioodi blokeerivas suunas või
on diood defektne. Kui mõõdetakse 0,0 V, siis on diood defektne või esineb lühis.
Läbilaske suund
mustmustpunane punane
Sageduse ja skaneerimissuhte mõõtmine
6
Hz / % Ühendage mõõtekontaktid
mõõtmisobjektiga
punanemust
AC, DC,
Hz ja %
ümberlülitamine
Takistuse mõõtmine
7
punanemust
Ühendage mõõtekontaktid
mõõtmisobjektiga
Ümberlülitamine
Ω, läbivoolu
kontrollimine
ja dioodide
kontrollimine
Dioodi kontroll
8
Dioodi kontroll
Ümberlülitamine
Ω, läbivoolu
kontrollimine
ja dioodide
kontrollimine
Mahutavuse mõõtmine
9
Mahutavuse mõõtmine Ühendage mõõtekontaktid
mõõtmisobjektiga
Ühendage poolustega
kondensaatorite puhul punane
mõõteotsak plusspoolusega.
punanemust
ET
