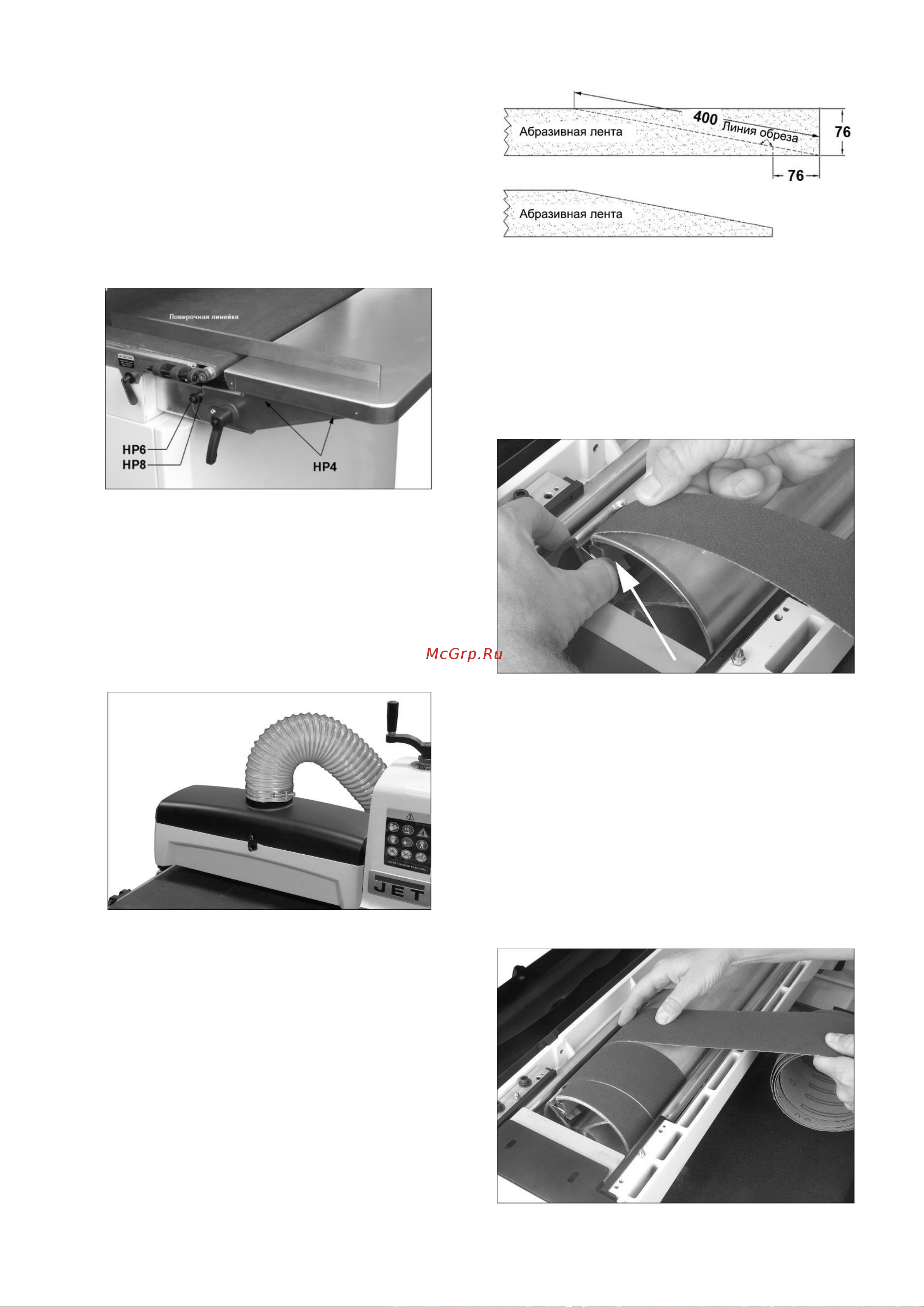

10
будет оставаться выровненным со столом
транспортера при каждой его установке в рабочее
положение. Затяните винты (HP6).
Если обрабатываемая заготовка изогнута, искривлена
или по каким-либо причинам неустойчива, проверьте,
чтобы столы располагались ниже поверхности стола
транспортера.
Если заготовка проскальзывает на транспортере,
возможно, столы расположены слишком высоко.
Опустите столы, чтобы заготовка постоянно опиралась
на транспортер.
Рис. 6-4: выравнивание удлинения стола
5.7 Отвод пыли
Для обеспечения безопасных условий труда и
продолжительного срока службы абразивной ленты
отвод пыли является обязательной мерой.
Шлифовальный станок оснащен 100 мм вытяжным
штуцером. С помощью хомута (Рис. 6-5) подсоедините
к штуцеру 100 мм шланг для сбора пыли и подключите
станок к вытяжной установке (мин. производительность
560 м
3
/ч).
Рис. 6-5 (шланг и хомут не прилагаются)
5.8 Установка абразивной ленты
Правильное закрепление абразивной ленты на
барабане является важным фактором для достижения
высокой производительности шлифования.
На барабане предварительно установлена абразивная
лента зернистостью 80 и шириной 76 мм.
СОВЕТ: если вы используете неоригинальную
абразивную ленту, в качестве шаблона для быстрой
подгонки воспользуйтесь новой лентой, поставляемой
компанией JET.
Рис. 6-6: обрезка ленты
Порядок установки абразивной ленты:
1. Прижмите зажимной рычаг (Рис. 6-7) на внешней
(левой) стороне барабана и проденьте
клиновидный конец абразивной ленты через
прорезь в зажиме, как показано на рисунке.
Заведите в зажим примерно 75 мм абразивной
ленты. Выровняйте косую кромку ленты с левым
краем барабана.
Рис. 6
‐
7
2. Отпустите зажимной рычаг, чтобы зафиксировать
ленту.
3. Начните обматывать абразивную ленту вокруг
барабана. Косая кромка ленты должна идти как
можно ближе к краю барабана.
4. Продолжайте наматывать ленту по спирали,
одной рукой вращая барабан, а другой направляя
ленту. См. Рис. 6‐8.
При правильной намотке витки абразивной ленты
не должны перекрывать друг друга. Они должны
располагаться вплотную друг к другу, либо с
небольшим зазором.
