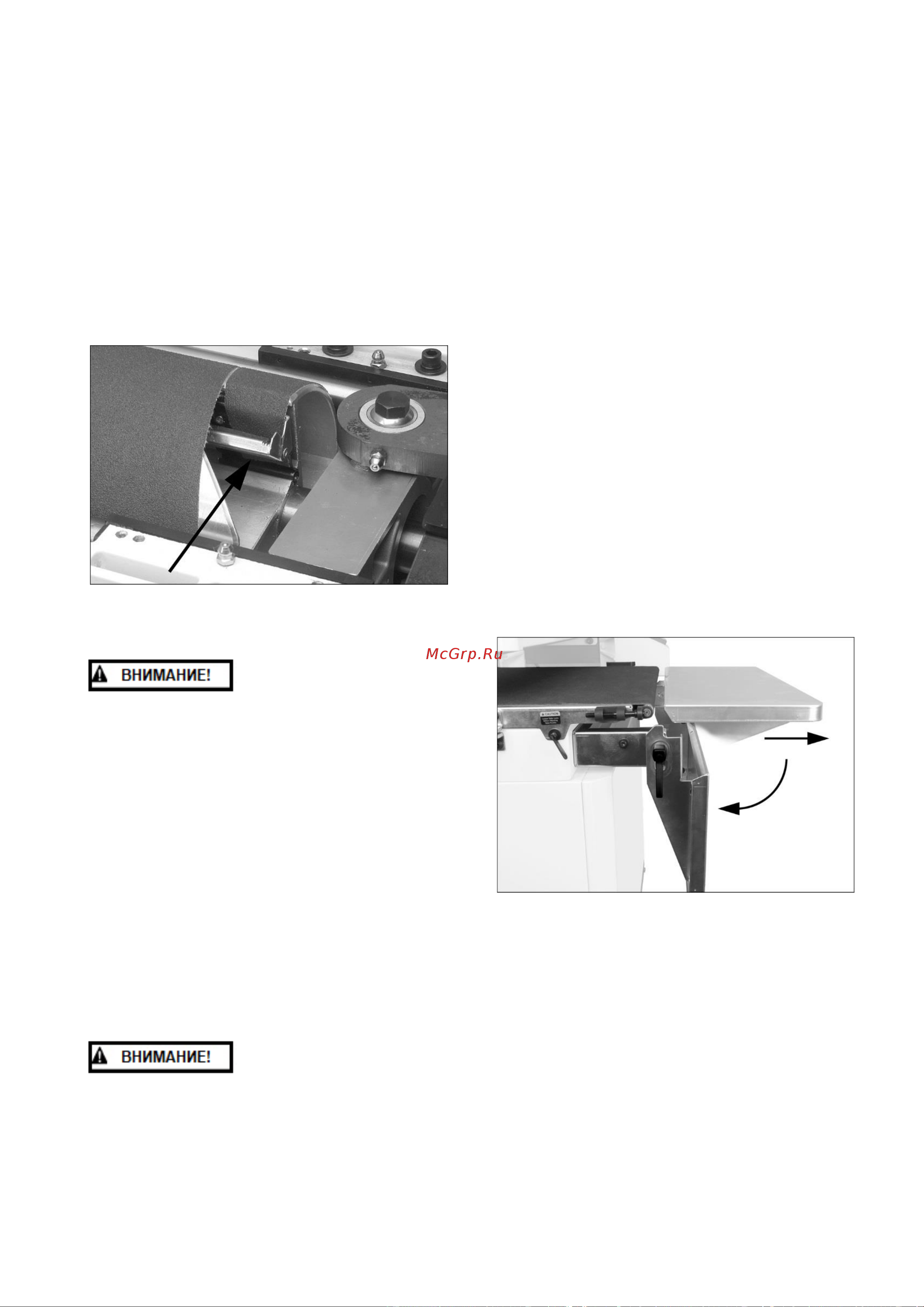

11
Рис. 6
‐
8
5. Прижмите внутренний затягивающий рычаг (Рис.
6-9) и вставьте задний конец ленты до конца
насколько это возможно. При необходимости
отрежьте клиновидный конец абразивной ленты.
6. Отпустите затягивающий рычаг, чтобы
зафиксировать ленту.
Все абразивные ленты по мере их эксплуатации со
временем растягиваются и могут растянуться
настолько, что затягивающий рычаг достигнет своего
крайнего нижнего положения и не сможет
поддерживать натяжение ленты. Если это произошло,
следуйте вышеприведенным инструкциям по
переустановке затягивающего рычага.
Рис. 6
‐
9
6.0 Подключение к электросети
Подключение станка к
электросети должен производить
квалифицированный электрик с соблюдением всех
соответствующих правил. Несоблюдение данного
предписания может стать причиной серьезных
травм.
Шлифовальный станок предназначен для работы от
сети напряжением 230 В. Станок поставляется со
штепсельной вилкой, предназначенной для
подключения к заземленной розетке.
Рекомендуется подключать шлифовальный станок к
выделенной 16-амперной цепи с автоматическим
выключателем или плавким предохранителем. При
подключении станка к сети с плавким
предохранителем, используйте предохранители с
задержкой на срабатывание с маркировкой "T".
Местные электротехнические нормы и правила имеют
преимущество перед рекомендациями.
7.0 Регулировка
Перед проведением
регулировки отключите станок от источника
питания.
7.1 Регулировка высоты барабана
Высота барабана и глубина шлифования регулируются
с помощью специальной ручки (см. Рис. 5‐1). Чтобы
опустить барабан, поворачивайте ручку по часовой
стрелке, чтобы поднять - против часовой. За один
оборот ручки барабан сместится примерно на 1,6 мм (за
1/4 оборота – прим. на 0,4 мм).
7.2 Шкала высоты
По шкале высоты определяется расстояние между
нижней точкой шлифовального барабана и лентой
транспортера. Регулировка производится путем
установки шкалы на ноль.
1. Отключите станок от источника питания.
2. Абразивная лента должна быть намотана на
барабан; опустите шлифовальный барабан до его
касания с поверхностью ленты транспортера.
3. В этом положении барабана указатель шкалы
должен быть расположен на нулевой отметке.
Если это не так, ослабьте два винта и поднимите
или опустите шкалу, чтобы нулевая отметка
оказалась напротив указателя.
4. Затяните винты.
Примечание: в зависимости от желаемой точности
обработки, возможно, понадобится повторить данную
процедуру регулировки при установке абразивных лент
различной зернистости.
7.3 Регулировка стола подачи/разгрузки
(ОПЦИЯ)
Приобретаемые отдельно столы можно откинуть вниз
для удобного доступа к барабану с целью намотки
абразивной ленты или регулировки.
Ослабьте ручки с каждой стороны, отведите стол от
станка, а затем вниз. См. Рис. 8‐2.
Рис. 8
‐
2
7.4 Регулировка хода/натяжения ленты
транспортера
Регулировка натяжения ленты транспортера может
быть необходимой в период обкатки для компенсации
ее растяжения.
7.4.1 Регулировка натяжения ленты
1. Отключите станок от источника питания.
2. С помощью 5 мм шестигранного ключа
отрегулируйте натяжной винт (Рис. 8-3).
Произведите регулировку с обеих сторон
транспортера, чтобы добиться приблизительно
равного натяжения абразивной ленты по всей
ширине.
