9

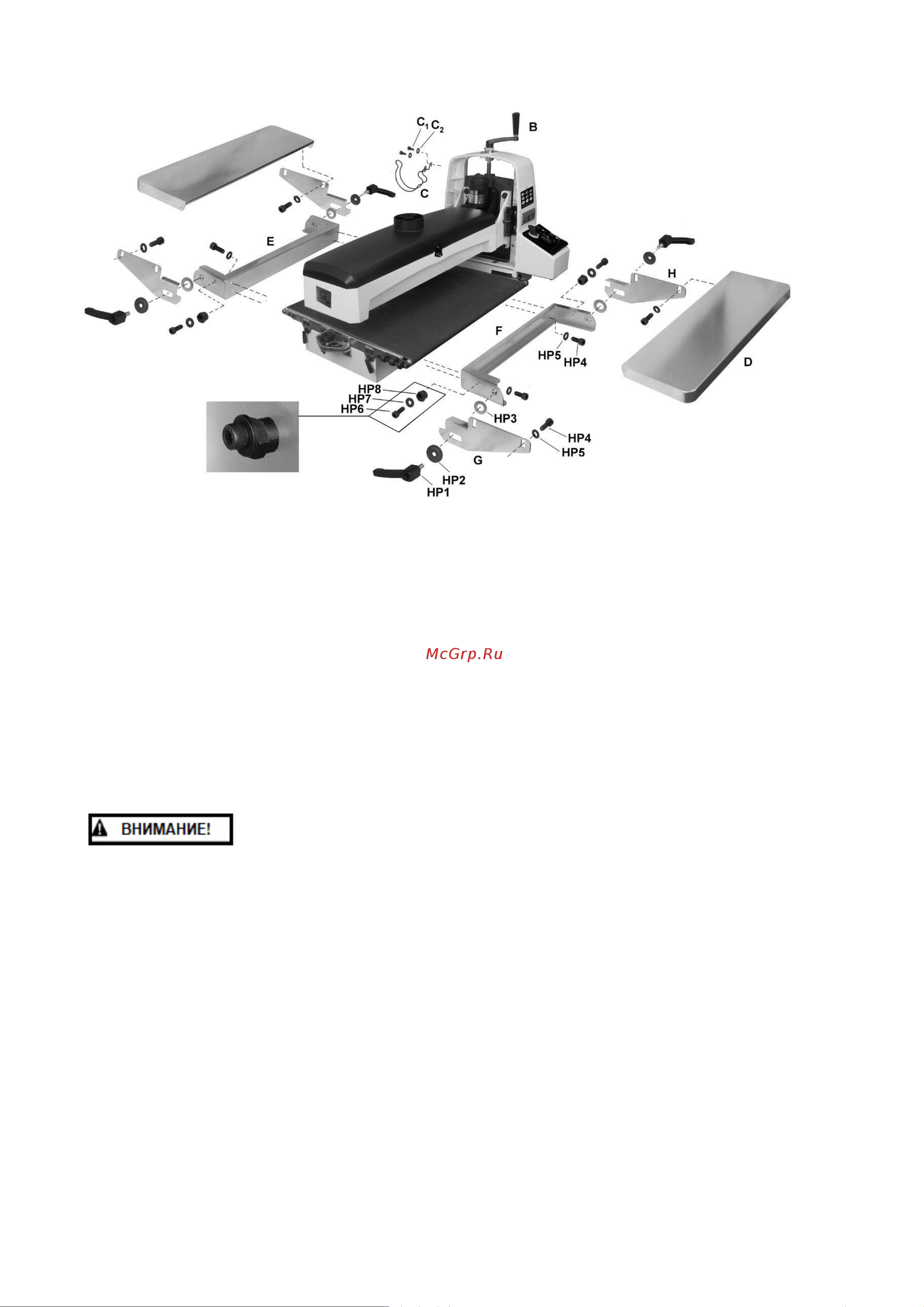

Рис. 6
‐
3: Схема сборки станка и ПРИОБРЕТАЕМЫХ ОТДЕЛЬНО столов подачи/разгрузки
5.3 Сборка основания
Закрытое основание входит в стандартный комплект
поставки шлифовального станка модели JWDS‐
2244OSC‐M. Смотрите инструкцию по сборке, которая
прилагается к основанию.
5.4 Установка станка на основание
Закрытое основание можно располагать дверцей для
хранения спереди или сзади станка.
1. Извлеките станок из коробки и временно
поставьте его поперек основания.
При подъеме станка
воспользуйтесь помощью.
2. Расположите станок на основании таким образом,
чтобы резьбовые отверстия станка совпали с
отверстиями основании.
3. Прикрутите станок к основанию (снизу) с помощью
поставляемых в комплекте 6 винтов и шайб.
Плотно затяните винты.
5.5 Установка ручки и держателя шланга
1. Наденьте ручку регулировки высоты барабана (В,
Рис. 6-3) на вал и затяните установочный винт.
2. Поднимите барабан и удалите
транспортировочный блок между барабаном и
транспортером.
3. Прикрутите держатель шланга (С) с помощью
винтов и шайб (С1/С2).
5.6 Подающий стол и стол разгрузки
(опция)
При использовании этих столов станок необходимо
прикрутить к основанию или верстаку. Максимальная
нагрузка на каждый стол составляет 16 кг. Крепеж
входит в комплект.
1. Прикрутите к станку кронштейны для столов
подачи и разгрузки (F, E, Рис. 6-3) с помощью
винтов с внутренним шестигранником и плоских
шайб (HP4/5). Проверьте, чтобы и левый, и правый
кронштейны были установлены так, как показано
на рисунке. Кронштейны должны плотно прилегать
к поверхности станка. ПРИМЕЧАНИЕ: длинный
кронштейн устанавливается спереди (стол
подачи), короткий – сзади (стол разгрузки).
2. Затяните винты (HP4)
3. С помощью винта и шайбы (HP6/7) прикрутите
эксцентрик (HP8). На данном этапе затяните
винты вручную.
4. С помощью ручек и шайб (HP1/2/3) установите
кронштейны складных удлинений стола.
5. Положите удлинения на кронштейны и прикрутите
с помощью винтов с внутренним шестигранником
и шайб (HP4/5). Винты следует затягивать только
вручную.
6. Для правильной поддержки заготовки
расположите удлинения стола чуть ниже ленты
транспортера. Чтобы проверить это, положите на
одну сторону стола транспортера под барабаном
поверочную линейку так, чтобы она нависала над
удлинением стола.
7. Опустите барабан, чтобы зафиксировать
поверочную линейку. См. Рис. 6‐4. Поднимайте
стол подачи/разгрузки, пока его поверхность не
будет чуть ниже ленты транспортера. Затяните
винты на этой стороне.
8. Положите поверочную линейку с другой стороны
стола и повторите вышеуказанные действия.
9. Ослабьте винт (HP6) и поворачивайте эксцентрик
(HP8), пока он не коснется выступа на кронштейне.
Выполните эту процедуру с обеих сторон
подающего стола. Таким образом, подающий стол
