Jet JWDS-2244OSC-M 230 В 723544OSCKM [8/21] Содержимое транспортировочных

инструкции по сборке, техническому обслуживанию и

технике безопасности.

5.1 Содержимое транспортировочных

коробок

Коробка №1: (См. Рис. 6‐1)

1 Шлифовальный станок со столом транспортера

(А)

1 Ручка регулировки высоты барабана (В)

1 Держатель шланга (С)

2 Винта с внутр. шестигранником M6x12 (C1)

2 Плоские шайбы 6 мм (C2)

1 Инструкция по эксплуатации

1 Перечень запасных деталей

Коробка №2: столы подачи и разгрузки

(опция, см. Рис. 6‐2)

2 Стола (подачи и разгрузки) (D)

1 Задний (короткий) кронштейн (Е)

1 Передний (длинный) кронштейн (F)

2 Кронштейна для крепления складных столов

(G, H)

1 Комплект крепежа:

4 Фиксаторы (HP1)

4 Дисковые шайбы (HP2)

4 Бронзовые шайбы (HP3)

16 Винтов с внутр. шестигранником M8x16

(HP4)

16 Плоских шайб M8 (HP5)

4 Винта с внутр. шестигранником M6x20

(HP6)

4 Плоские шайбы M6 (HP7)

4 Эксцентрика (HP8)

5.2 Инструменты для сборки

5 мм и 6 мм шестигранные ключи.

Поверочная линейка (стальной брусок с прямыми

гранями или тщательно фугованная доска).

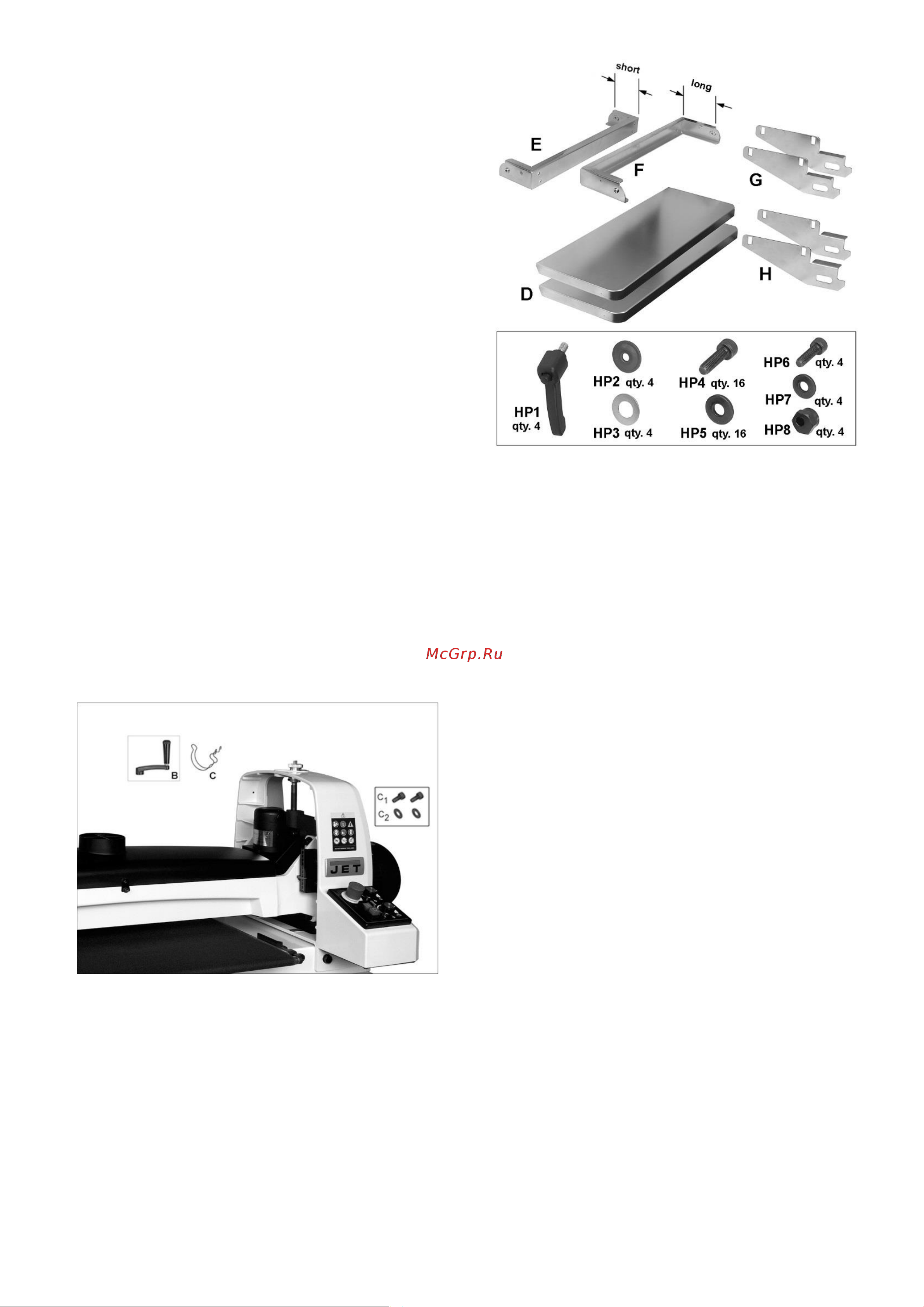

Рис. 6

‐

1: Комплект поставки станка

Рис. 6

‐

2: Столы подачи/разгрузки (ОПЦИЯ)
