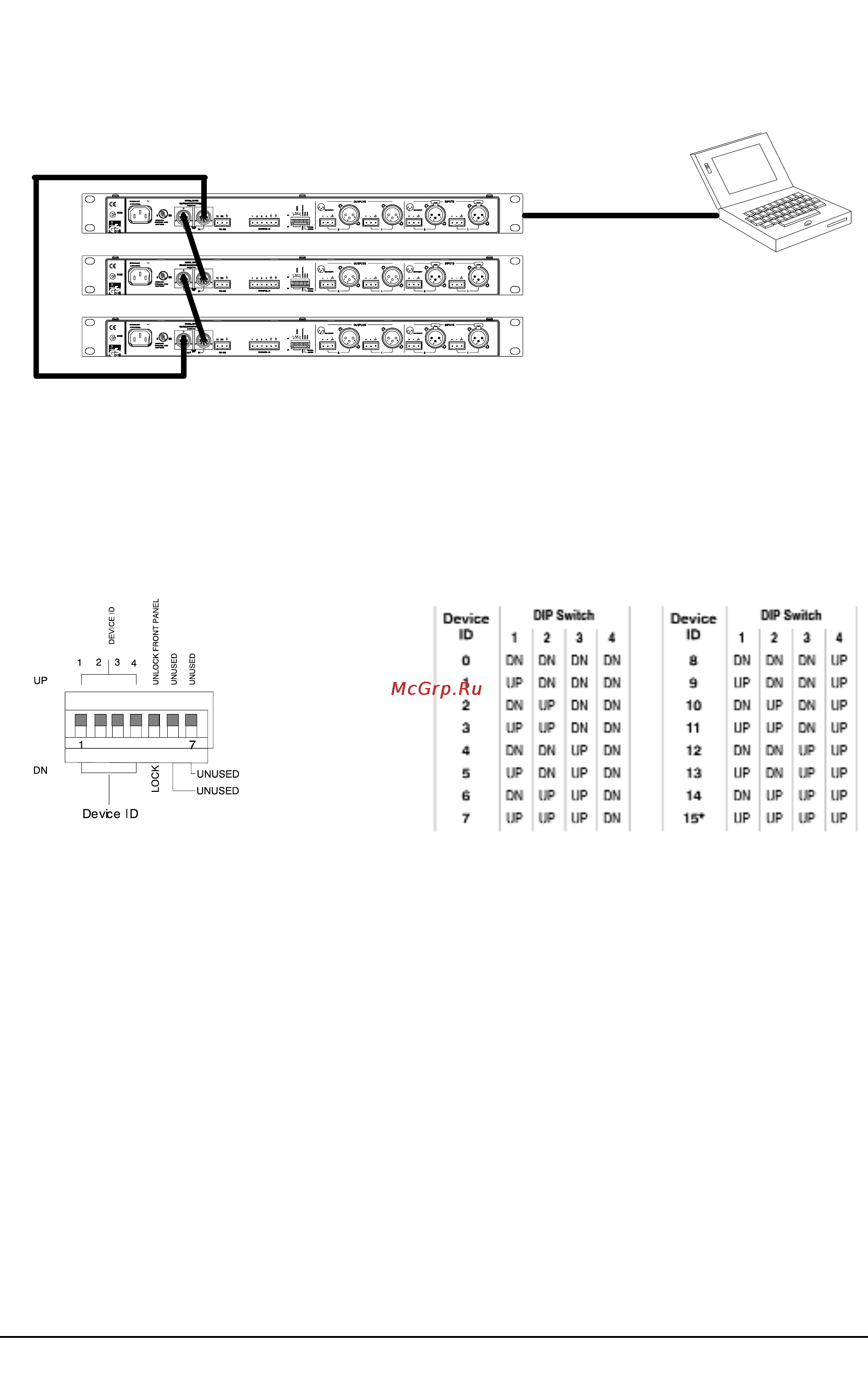

Сеть SHURE LINK До 16 устройств формата Shure Link включая DFR22 DFR11EQ DP11EQ P4800 и UA888 могут быть объединены в одну сеть и управляться от одного компьютера С помощью 5 контактного DIN кабеля подключите разъем Shure Link OUT первого прибора непосредственно соединенного с компьютером к разъему Shure Link IN следующего Рис 12 Разъем Shure Link OUT последнего прибора в цепочке должен быть подключен к разъему Shure Link IN первого прибора Это замыкает петлю необходимую для коммуникации всей сети приборов с компьютером DIP переключатели Назначьте каждому прибору сети Shure Link уникальный номер Device ID с помощью DIP переключателей 1 4 см Рис 13 и таблицу Каждый прибор должен иметь уникальный номер Device ID 1 Device ID 1 ЖQQ M UP I 348SS 18 5 5 1 2 3 __ 1____ Z_J DN 1 1 о I LUNUSED UNUSED Devce ID 4 5 e 7 DIP Switch 12 3 4 ON ON DN DN IP ON UP ON DN UP UP ON DN ON DN UP DN DN DN DN UP ON UP DN ON IP UP DN IP IP UP DN Device ID DIP Switch Й 12 2 4 DN ON ON UP 9 UP DN ON UP 10 DN UP DN UP 11 UP UP ON UP 12 DN ON IP UP 13 14 UP ON IP UP DN UP IP UP 15 UP UP IP UP Рис 13 По умолчанию Коммутация управляющих контактов Управляющие контакты на тыльной панели ПЕЛ22 служат для подключения дистанционных переключателей потенциометров и контроллеров Управляющие контакты можно использовать для смены пресетов регулировки усиления и мьютирования каналов Конфигурация управляющих контактов под конкретное оборудование осуществляется в программе ЭЕР22 В программе можно устанавливать максимальное и минимальное значение для каждой регулировки а также шаг изменения громкости Распределение управляющих контактов При распределении управляющих контактов сперва вы должны определить контакты использующиеся для переключения пресетов Любые из оставшихся контактов можно использовать для управления громкостью и мьютом каналов Количество контактов требующееся для управления пресетами зависит от типа внешнего контроллера а также количества пресетов Для распределения управляющих контактов имеются следующие способы Один к одному Используется один контакт для каждого пресета начиная с контакта 1 и вправо Необходимо использовать соответствующие контакты Подключаются быстродействующие или фиксированные переключатели 10 Shure DFR22 Руководство по установке
