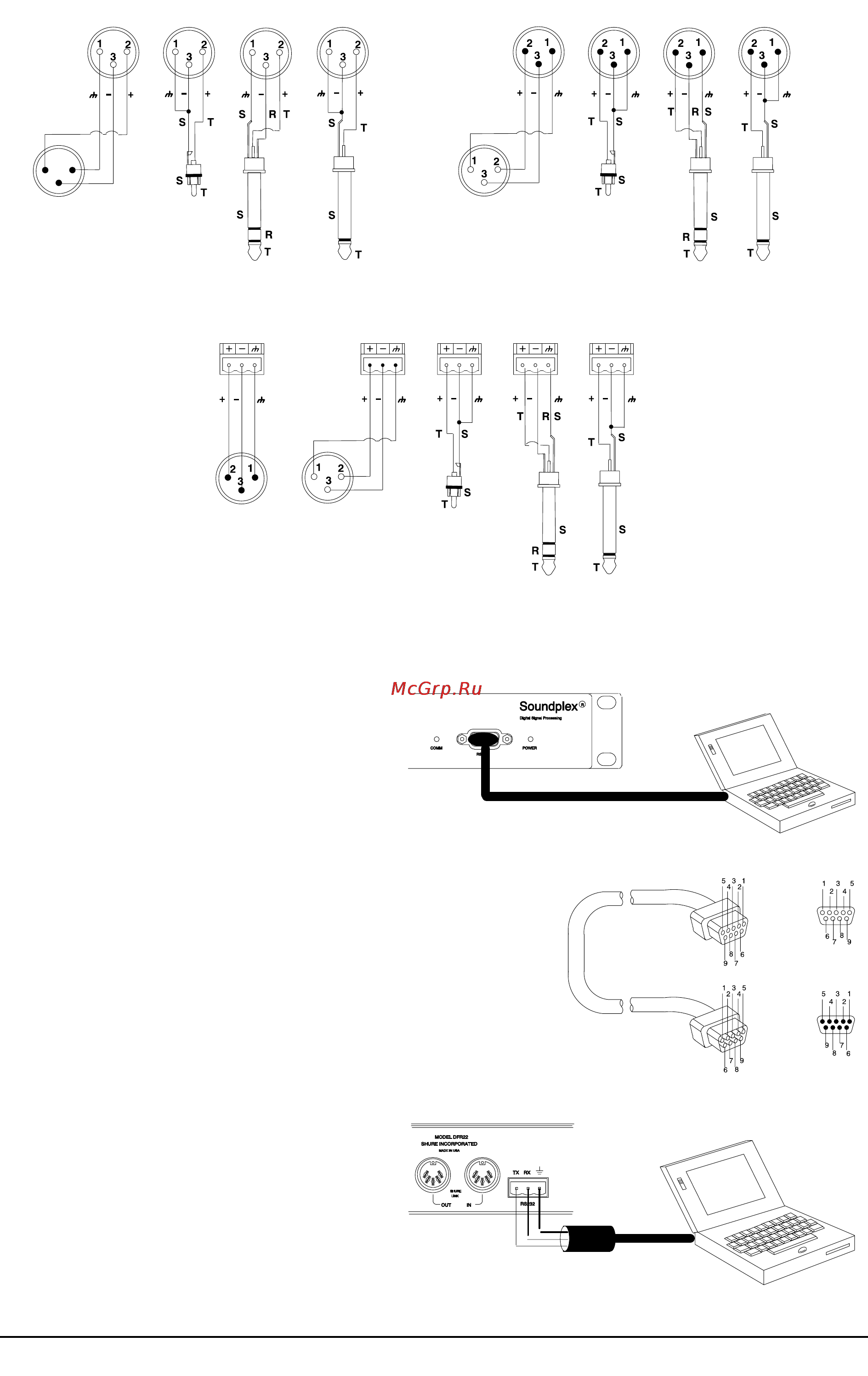

DFR22 XLR ВЫХОДЫ RCA s XLR F Симметричный Несимметричный Коммутация с компьютером Коммутация Я5 2 32 Подключите кабелем компьютерный порт СОМ 9 контактному разъему Р8 232 лицевой панели ОРР22 Рис 9 Распайка кабеля показана на рисунке 10 и в таблице ниже Для коммутации с ВРК22 требуются только контакты ТХ КХ и GND Также можно использовать 3 контактный разъем RS 232 Phoenix тыльной панели DFR22 Рис 11 Невозможно одновременное подключение двух компьютеров к одному прибору DFR22 Однако вы можете одновременно подключить систему АМХ или Crestron и компьютер к DFR22 DFR22 Компьютер Контакт 1 ТХ RX 2 RX ТХ 3 DTR 4 GND GND 5 DSR 6 RTS 7 CTS 8 9 Shure DFR22 Руководство по установке 9
