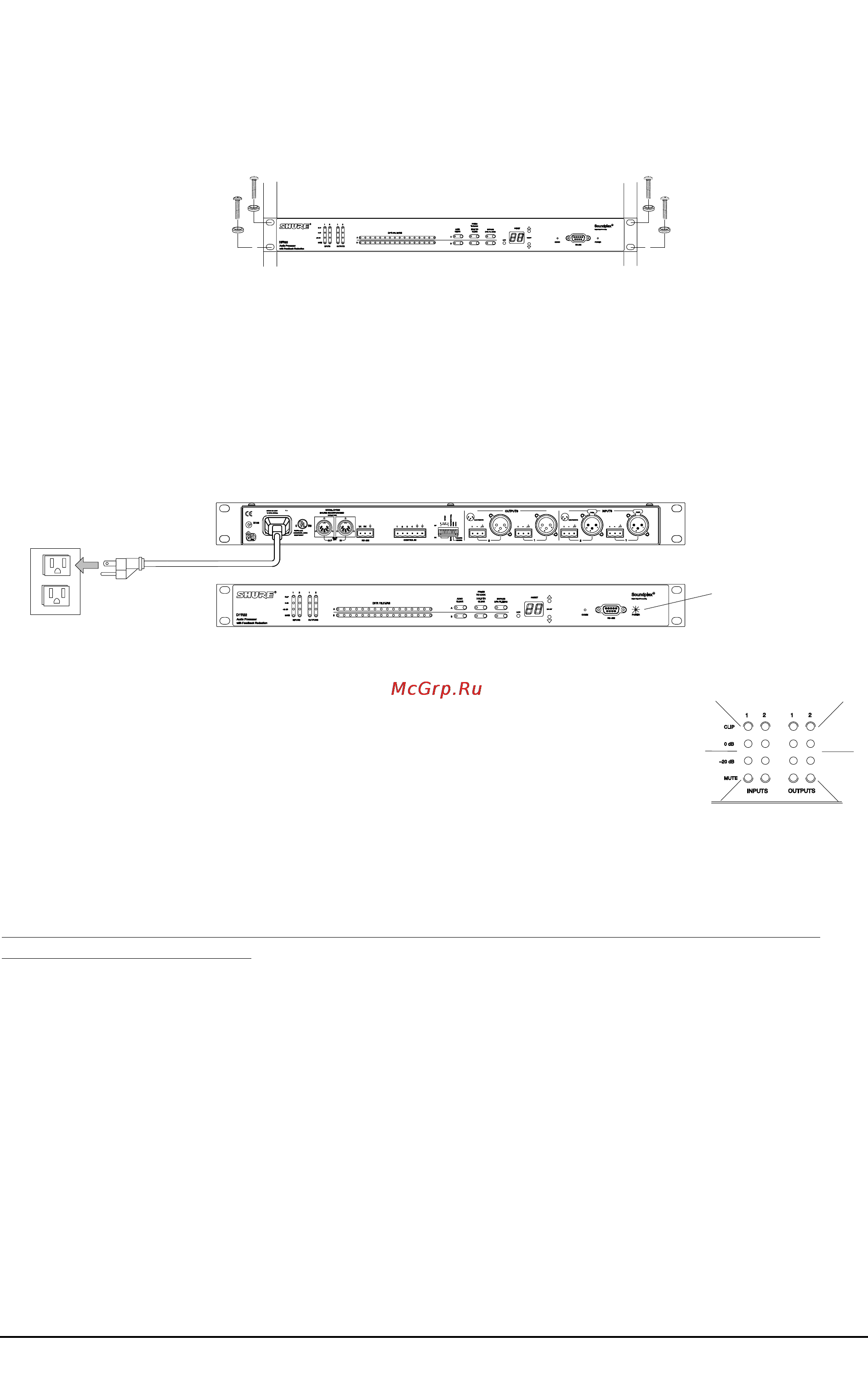

ПРВ22 отслеживает эти пики расширяя динамический диапазон типовой системы на 6 9 дБ Однако при завышенном общем уровне системы количество доминантных частот резко возрастает и процесс их подавления теряет смысл Поэтому необходимо снижать общий уровень усиления или изменять взаиморасположение микрофонов и громкоговорителей Монтаж ОРП2 2 в рэк ПРВ22 можно установить в стандартный 19 рэк с помощью прилагаемых винтов Рис 5 Рис 5 Избегайте монтажа беспроводного оборудования и усилителей мощности рядом с ИРР22 Для мобильных инсталляций может оказаться необходимым использование дополнительной раковой стойки Питание и инициализация Коммутация питания Прилагаемым сетевым шнуром подключите DFR22 к розетке с напряжением 100 240 В переменного тока Рис 6 При включении питания индикатор Power на лицевой панели загорится зеленым цветом Рис 6 ИРИ22 разработан для длительной бесперебойной работы Поэтому он не оборудован выключателем питания О О ОО Инициализация После включения в сеть ПРР22 инициализируется около 5 секунд По окончании инициализации индикаторы входа выхода мигают Рис 7 ПРР22 будет готов к работе по окончании мигания индикаторов о о о о ОО ОО о О ОО Рис 7 Аудиокоммутация Аудиосигналы проходят со входов на выходы даже при отсутствии подключения компьютера Не подключайте аудиооборудование одновременно к входным или выходным разъемам Phoenix и XLR Это может повредить оборудование Аудиокабели На Рис 8 приведены различные варианты наиболее часто встречающихся распаек кабелей Выходные аттенюаторы 12 dB и 18 dB Каждый выход DFR22 оборудован аттенюатором 12 с В и 18 с1В доступными через программный интерфейс Используйте аттенюаторы при коммутации DFR22 с низкоуровневыми входами Аттенюаторы не предотвращают перегрузку выходного каскада DFR22 Измерители Output индицируют уровень сигнала на цифро аналоговых преобразователях Аттенюаторы 12 с В и 18 с В действуют на сигнал после цифро аналоговых преобразователей поэтому измерители не отображают их действие 8 Shure DFR22 Руководство по установке
