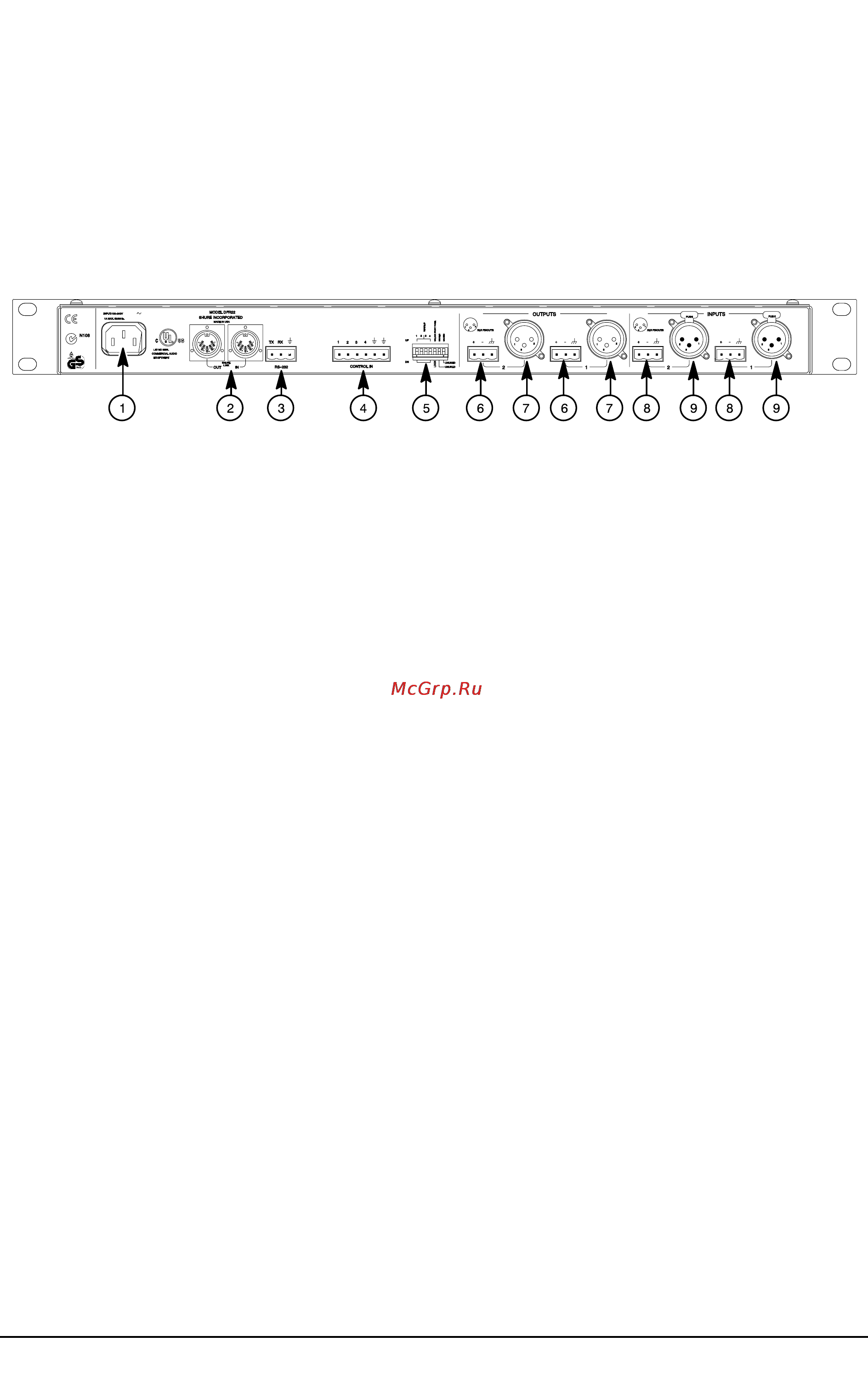

6 Кнопка LOAD Нажатие этой кнопки активирует выбранный пресет 7 Индикатор PRESET Индицирует номер активного пресета Мигание индицирует номер другого пресета DFR22 выбираемого кнопками SELECT 8 Кнопки SELECT Кнопки переключения пресетов DFR22 9 Светодиод СОММ Мигает в унисон со светодиодами фильтров самовозбуждения когда детектор подключает новый фильтр самовозбуждения или изменяет параметры существующего а также при обмене информацией с подключенным компьютером 10 Порт RS232 Служит для подключения DFR22 к компьютеру 11 Светодиод POWER Индицирует включение питания DFR22 Тыльная панель Рис 2 1 Разъем сетевого шнура 2 Интерфейс Shure Link Позволяет объединять до 16 устройств Shure Link с возможностью компьютерного доступа 3 3 контактный порт RS 232 Служит для подключения к компьютеру с установленным программным обеспечением DFR22 и управления системой 4 Разъем CONTROL IN Используется для дистанционного переключения пресетов мьютирования и установки громкости 5 DIP переключатели Переключатели 1 4 используются для выбора номера Device ID идентификатора прибора Переключатель 5 управляет блокировкой лицевой панели 6 Выходные разъемы Phoenix Активные симметричные выходы согласуются с симметричными и несимметричными входами Их выходной уровень выбирается между 4 dBu и 10 dBV программой DFR22 7 Выходные разъемы XLR Активные симметричные выходы согласуются с симметричными и несимметричными входами Их выходной уровень выбирается между 4 dBu и 10 dBV программой DFR22 8 Входные разъемы Phoenix Активные симметричные входы согласуются с симметричными и несимметричными выходами Их входной уровень выбирается между 4 dBu и 10 dBV программой DFR22 Они не могут одновременно использоваться на одном входе с разъемами XLR 9 Входные разъемы XLR Активные симметричные входы согласуются с симметричными и несимметричными выходами Их входной уровень выбирается между 4 dBu и 10 dBV программой DFR22 Они не могут одновременно использоваться на одном входе с разъемами Phoenix Заводские пресеты DFR22 поставляется с 3 заводскими пресетами Хотя для конфигурации эквалайзеров динамических процессоров задержки и кроссоверов DFR22 требуется компьютер вы можете использовать DFR22 в качестве независимого автоматического подавителя самовозбуждения без коммутации с компьютером Пресет 1 Два независимых подавителя самовозбуждения Аудиосигнал входа 1 анализируется и обрабатывается подавителем с помощью 16 полосовых фильтров а затем подается на выход 1 Вход 2 анализируется и обрабатывается другим подавителем а затем подается на выход 2 На лицевой панели строка А индикаторов DFR FILTER соответствует подавителю входа 1 строка В входа 2 Пресет 2 Стереофонический подавитель самовозбуждения Аудиосигнал каждого входа анализируется независимо но подавитель включает одинаковые фильтры в каждый канал Как и в пресете 1 строка А индикаторов DFR FILTER соответствует подавителю входа 1 строка В входа 2 Индикация и управление фильтрами объединены Пресет 3 Аналогичен пресету 1 но оба входа подаются на оба выхода Shure DFR22 Руководство по установке 5
