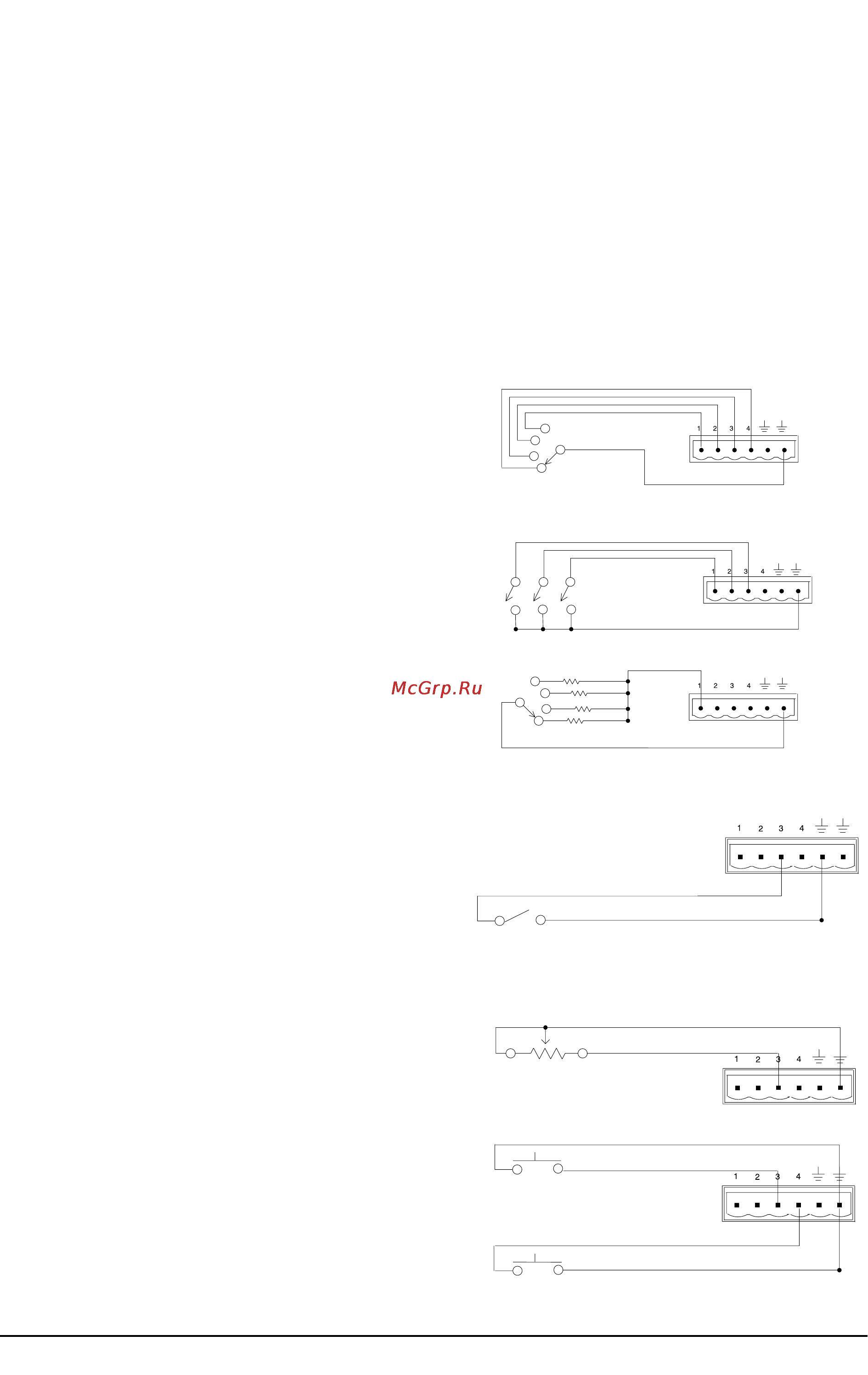

Shure DFR22 [11/13] Коммутация управления мьютом
![Shure DFR22 [11/13] Коммутация управления мьютом](/views2/1010625/page11/bgb.png)
Содержание
- Shure dfr22 1
- Shure dfr22 руководство по установке 1 1
- Аудиопроцессор с подавителем самовозбуждения 1
- Гарантийное обслуживание 1
- Правила безопасности 1
- Руководство по установке 1
- Shure dfr22 руководство по установке 2
- Аудиокоммутация 8 2
- Введение 3 2
- Заводские пресеты 2
- Коммутация с компьютером 2
- Коммутация управляющих контактов ю 2
- Монтаж dfr22 в рэк 2
- Общий вид прибора 2
- Питание и инициализация 2
- Содержание 2
- Теория dfr2 2 2
- Технические характеристики 2 2
- Функции регулировок лицевой панели 2
- Shure dfr22 руководство по установке 3 3
- Введение 3
- Комплект поставки 3
- Питание 3
- Требования 3
- Требования к компьютеру 3
- Характеристики 3
- Shure dfr22 руководство по установке 4
- Использование программного обеспечения dfr22 4
- Лицевая панель 4
- Общий вид прибора 4
- Установка программного обеспечения 4
- Shure dfr22 руководство по установке 5 5
- Заводские пресеты 5
- Тыльная панель 5
- Auto clear 6
- Press to lock hold to clear 6
- Shure dfr22 руководство по установке 6
- Обход фильтров dfr 6
- Смена пресетов 6
- Функции регулировок лицевой панели 6
- Блокировка лицевой панели 7
- Ограничения орк22 7
- Подавление самовозбуждения 7
- Теория оря22 7
- Ши sssi 7
- Shure dfr22 руководство по установке 8
- Аудиокабели 8
- Аудиокоммутация 8
- Выходные аттенюаторы 12 db и 18 db 8
- Инициализация 8
- Коммутация питания 8
- Монтаж орп2 2 в рэк 8
- О о о о оо оо 8
- Питание и инициализация 8
- Shure dfr22 руководство по установке 9 9
- Коммутация с компьютером 9
- Коммутация я5 2 32 9
- Dip переключатели 10
- Shure dfr22 руководство по установке 10
- Коммутация управляющих контактов 10
- Распределение управляющих контактов 10
- Сеть shure link 10
- Shure dfr22 руководство по установке 11 11
- Коммутация управления мьютом 11
- Коммутация управления пресетами 11
- Коммутация управления усилением 11
- Shure dfr22 руководство по установке 12
- Коммутация управления амх crestron 12
- Технические характеристики 12
- Shure dfr22 руководство по установке 13 13
- Информация для пользователя 13
Похожие устройства
- Explay PN-910 Инструкция по эксплуатации
- Zanussi ZBM 973 Инструкция по эксплуатации
- Shindaiwa 598 Инструкция по эксплуатации
- Prology MCA-1070U Инструкция по эксплуатации
- Canon HF R205 E Kit Инструкция по эксплуатации
- Shure ETV58D Инструкция по эксплуатации
- Zanussi ZBM 762 Инструкция по эксплуатации
- Proma ZS-8/1000 25374004 Инструкция по эксплуатации
- Prology MCH-900U Инструкция по эксплуатации
- Explay PN-375 Инструкция по эксплуатации
- Canon LBP-3010 Инструкция по эксплуатации
- Timberk AC TIM 5H P3 Инструкция по эксплуатации
- Shure ETV58S Инструкция по эксплуатации
- Zanussi ZBM 761 Инструкция по эксплуатации
- Prology CMU-620 Инструкция по эксплуатации
- Timberk AC TIM 07H S2/S2-O1 Инструкция по эксплуатации
- Canon Pixma MP 272 Инструкция по эксплуатации
- Efco 165 HD Инструкция по эксплуатации
- Shure 520DX Инструкция по эксплуатации
- Echo CS-510-15" Инструкция по эксплуатации
Переключатель Shure DRS10 Используется контакт 1 для переключения до 10 пресетов Пользовательский переключатель Используется контакт 1 для переключения до 10 пресетов Бинарный Используются номера контактов указанные в таблице Подключаются фиксированные переключатели Количество пресетов Номера контактов 2 1 4 1 и2 8 13 16 14 Коммутация управления пресетами К управляющим контактам можно подключать различное оборудование Рис 14 При корректной конфигурации DFR22 устанавливает соответствующий переключателю пресет Сопротивления резисторов для пользовательских переключателей и Shure DRS10 приведены в таблице ниже Общее сопротивления кабеля от переключателя до DFR22 не должно превышать 100 Ом Рекомендуется применение двух проводных экранированных кабелей типа Belden 8442 Пресет Сопротивление 1 97 кОм ос 2 44 60 кОм 3 26 32 кОм 4 17 20 кОм 5 11 3 13 6 кОм 6 7 8 9 3 кОм 7 5 2 6 3 кОм 8 3 3 4 1 кОм 9 1 9 2 5 кОм 10 0 63 1 1 кОм Бинарная Shure DRS10 или пользовательский переключатель Коммутация управления мьютом Для управления мьютом используется быстродействующий или фиксированный переключатель Общее сопротивления кабеля от переключателя до ОРК22 не должно превышать 100 Ом О О На рисунке 15 приведен пример такой коммутации Переключатель рис 5 Коммутация управления усилением Для управления усилением используются потенциометр или два быстродействующих переключателя один для увеличения усиления другой для уменьшения Для получения нескольких наборов управления усилением на одних входах или выходах используйте параллельно включенные быстродействующие переключатели На рисунке 16 показана типовая коммутация потенциометра На рисунке 17 показана типовая коммутация быстродействующих переключателей При использовании потенциометра общее сопротивления кабеля не должно превышать 100 Ом При использовании быстродействующих переключателей общее сопротивления кабеля не должно превышать 100 Ом Shure DFR22 Руководство по установке 11
