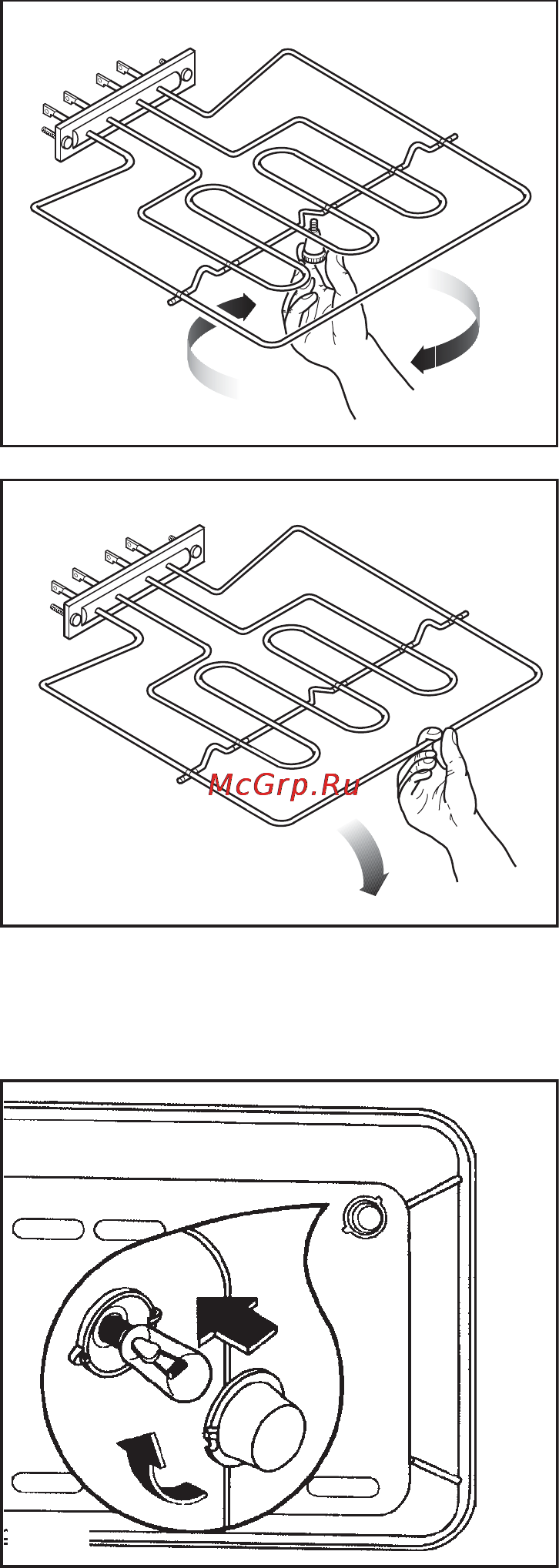

Если прокладка оказывается поврежденной обратитесь в ближайший сервисный центр фирмы Zanussi Желательно не пользоваться духовкой до тех пор пока прокладка не будет отремонтирована Откидной гриль Данная модель оснащена откидным грилем конструкция которого облегчает очистку верхней части камеры духового шкафа Перед очисткой убедитесь в том что духовой шкаф отключен от сети и достаточно остыл Затем отвинтите винт удерживающий гриль на месте см рис 6 Затем осторожно потяните гриль вниз так чтобы открылся доступ к верхней внутренней поверхности духовки см рис 7 Вымойте поверхность подходящим моющим средством и вытрите насухо перед тем как установить гриль на место Аккуратно поднимите гриль вверх на место и надежно закрепите с помощью крепежной гайки ВНИМАНИЕ Убедитесь в том что гриль надежно закреплен чтобы он не упал во время использования Рис 6 Рис 7 Замена лампочки подсветки духовки Перед тем как выполнять эту операцию не забудьте отключить электропитание духовки Лампочка духовки должна иметь следующие характеристики а стойкость к температурам до 300 С б номинальные параметры электропитания напряжение 230 В частота 50 Гц в номинальная мощность 15 Вт г тип цоколя Е 14 Чтобы заменить лампочку сделайте следующее рис 8 а нажмите и поверните стеклянный колпачок лампочки против часовой стрелки б выньте неисправную лампочку в замените ее новой г поставьте на место стеклянный колпачок д включите электропитание Рис 8 11
