49
АНГЛІЙСЬКА
Правильне положення рук таке: одна рука на основній
ручці
8
, а інша – на бічній ручці
5
.
Режими роботи (рис. A)
УВАГА: Не обирайте робочий режим під час
роботиінструмента.
Інструмент оснащений селектором режимів
3
для вибору
режиму, що відповідає бажанійроботі.

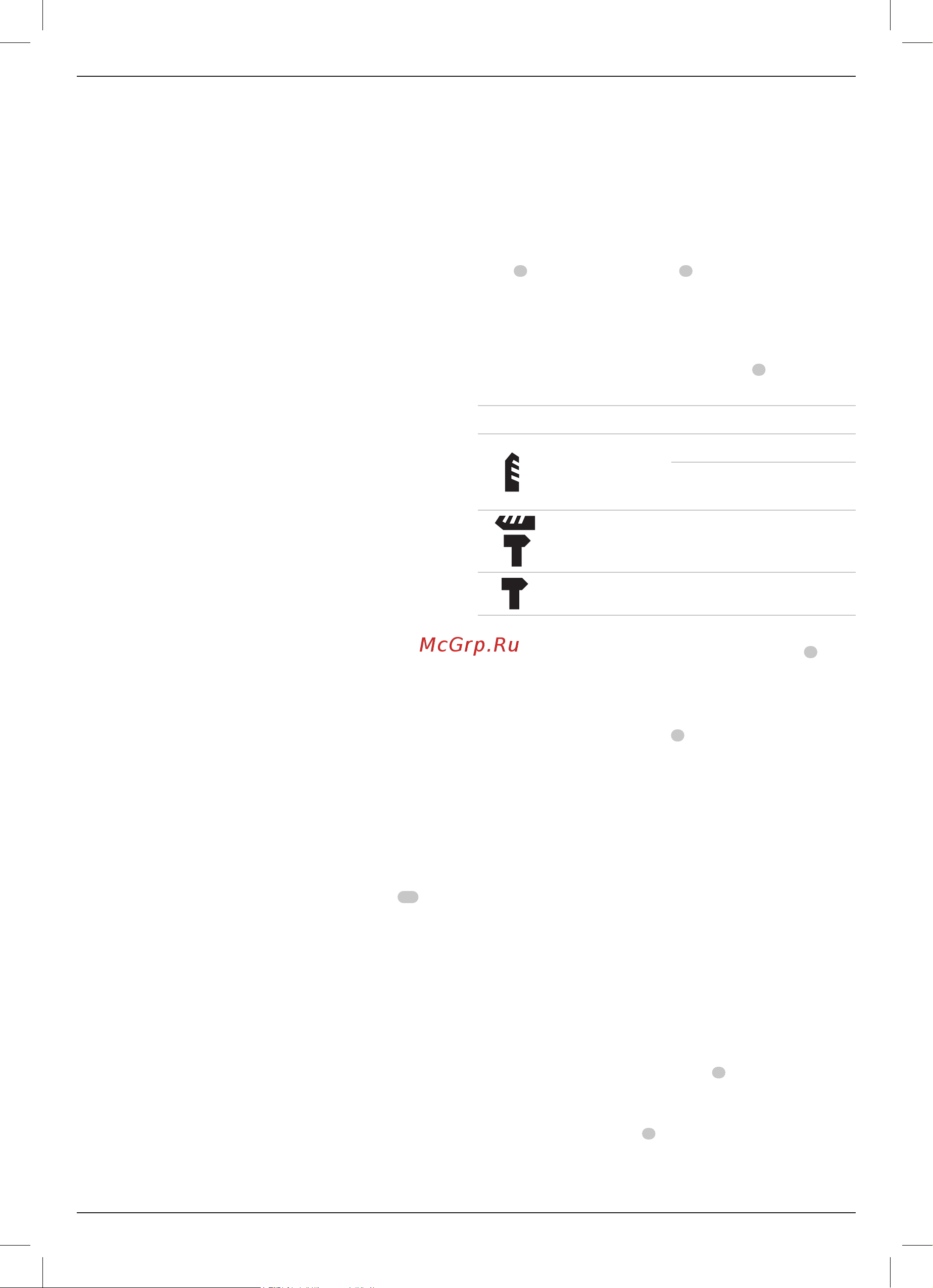

Символ Режим роботи Застосування
Роторне буріння
Використання викрутки
Свердління металу,
деревини та пластику
Ударне
свердління
Свердління бетону та
цегляної кладки
Лише довбання Легке дроблення
Вибір режиму роботи:
1. Натисніть кнопку ввімкнення селектора режимів
4
.
2. Повертайте селектор режимів, доки стрілка
не встановиться на символ, що відповідає
обраномурежиму.
ПРИМІТКА: Селектор режимів
3
має постійно знаходитись
в режимі роторного буріння, ударного свердління або
тільки довбання. У проміжках між символами немає робочих
положень. Щоб вирівняти шестерні, може знадобитися
короткочасна робота двигуна після переходу з режиму
«лише довбання» до режиму «роторне буріння».
Виконання операцій (рис. A)
УВАГА: ЩОБ ЗНИЗИТИ РИЗИК ОТРИМАННЯ
ТРАВМИ, ЗАВЖДИ надійно закріплюйте заготовку.
При свердлінні тонких матеріалів підкладайте
дерев’яний брусок, щоб уникнути їхпошкодження.
УВАГА: Перш ніж змінити напрямок обертання,
обов’язково дочекайтеся повної зупинкидвигуна.
1. Виберіть і встановіть на інструмент відповідний
патрон, адаптер і/або насадку. Див. розділ «Насадки і
утримувачнасадок».
2. За допомогою селектора режимів
3
оберіть
режим відповідно до бажаної роботи. Див. розділ
«Робочірежими».
3. Встановіть бічну ручку
5
у необхіднеположення.
4. Встановіть свердло/долото на потрібне місцесвердління.
РЕЖИМ РОБОТИ
Інструкції з використання
ПОПЕРЕДЖЕННЯ: Завжди дотримуйтесь усіх
інструкцій з техніки безпеки та відповіднихнорм.
ПОПЕРЕДЖЕННЯ: Щоб знизити ризик серйозних
тілесних ушкоджень, вимкніть інструмент
та відключіть акумулятор перед виконанням
будь-яких налаштувань або зніманням/
встановленням додаткового обладнання або
приладдя. Випадковий запуск може призвести
дотравм.
щоб інструментом могли користуватися як правші, так і
шульги. Якщо гак взагалі не потрібен, його можна зняти
зінструменту.
Щоб переставити поясний гак, викрутіть гвинт, який його
кріпить, а потім встановіть його з протилежної сторони.
Переконайтесь, що гвинт надійнозатягнутий.
Насадки й тримач насадок
УВАГА: Ризик отримання опіків. ЗАВЖДИ
використовуйте рукавиці при зміні насадок.
Доступні для дотику металеві деталі інструменту
та насадки можуть бути дуже гарячими під час
роботи. Невеликі уламки матеріалів можуть
травмувати незахищеніруки.
Перфоратор можна використовувати з різними типами
насадок, в залежності від виконуваної операції. Завжди
використовуйте гострісвердла.
Рекомендації щодо насадок
• Для свердління деревини використовуйте спіральні
свердла, долотчасті свердла, шнекові свердла
абокоронки.
• Для свердління металу використовуйте високошвидкісні
спіральні свердла зі сталі або коронки. При свердлінні
металу використовуйте мастильно-охолоджуючу
рідину . Виняток становлять чавун і латунь, які
свердлятьсянасухо.
• При виконанні робіт, наприклад, з цеглою, цементом,
шлакоблоком тощо використовуйте свердла з
твердосплавним наконечником SDSPLUS.
Тримач насадок SDSPLUS (рис. F)
ПРИМІТКА: Аби використовувати тримач насадок SDS
PLUS (9) з прямими хвостовиками й шестигранними
наконечниками викрутки, потрібні спеціальні адаптери. Див.
розділ «Додаткове приладдя».
Встановлення свердла та інших насадок:
1. Вставте хвостовик насадки в тримач насадок SDS PLUS на
глибину приблизно 19мм.
2. Натисніть і повертайте насадку до блокування на місці.
Насадка буде надійно зафіксована утримачі.
3. Для витягування насадки відтягніть назад муфту
10
і
знімітьнасадку.
Належне положення рук (Рис. E)
ПОПЕРЕДЖЕННЯ: Щоб знизити ризик серйозних
травм, ЗАВЖДИ правильно розташовуйте руки, як
показано.
ПОПЕРЕДЖЕННЯ: Щоб знизити ризик серйозних
травм, ЗАВЖДИ надійно тримайте інструмент,
щоб попередити випадкову віддачу.
