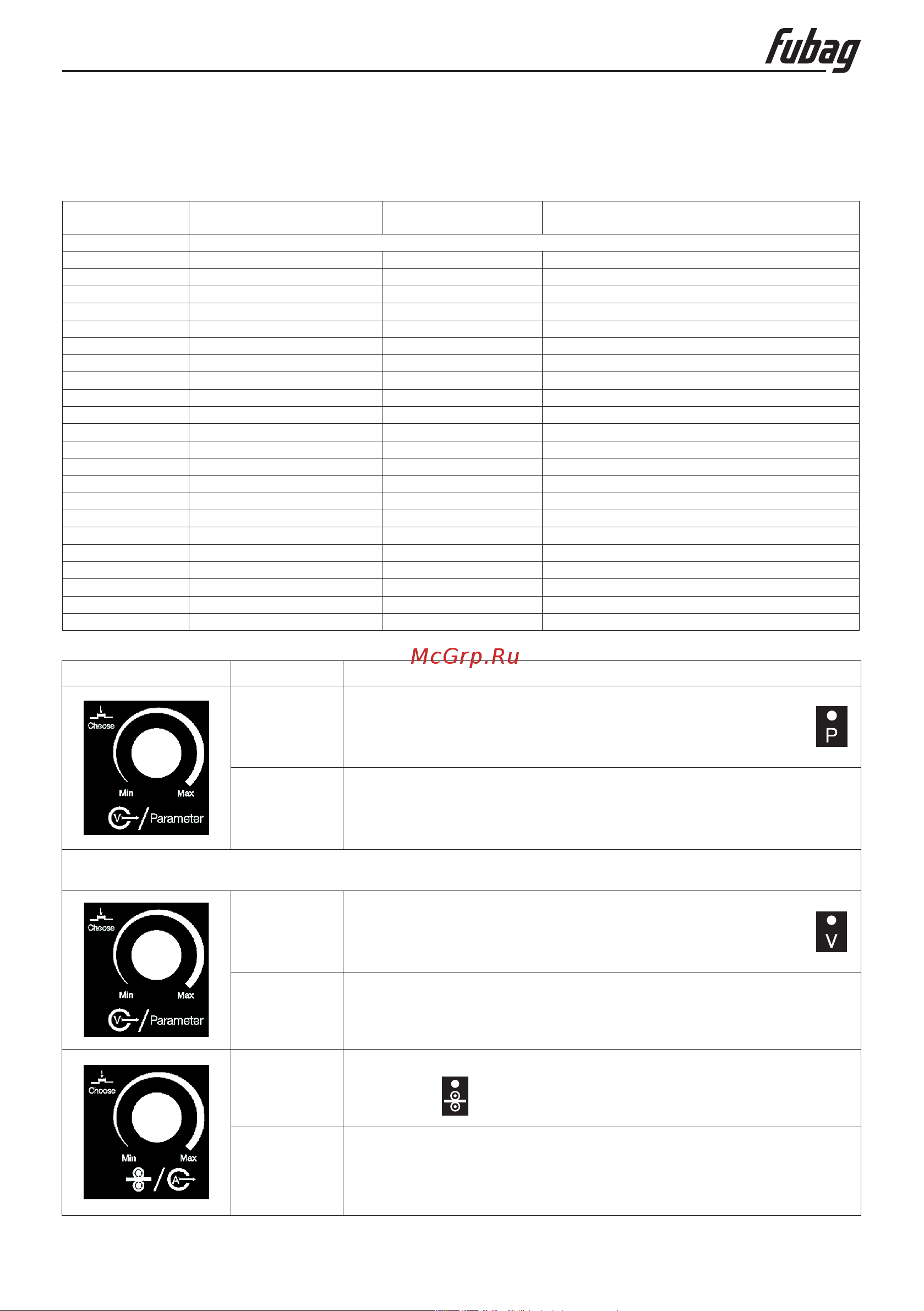

Инструкция по эксплуатации
- 12 -
DRIVE INMIG DW SYN
7. Выбор сварочного задания
7.1 СПИСОК ПРОГРАММ
№ программы Тип проволоки ø проволоки Тип защитного газа
1 Программа без синергетики
2 Fe (Сталь) 0,8 CO2
3 Fe (Сталь) 0,8 80%Ar+20%CO2
4 Fe (Сталь) 0,9 CO2
5 Fe (Сталь) 0,9 80%Ar+20%CO2
6 Fe (Сталь) 1,0 80%Ar+20%CO2
7 Fe (Сталь) 1,0 CO2
8 Fe (Сталь) 1,2 CO2
9 Fe (Сталь) 1,2 80%Ar+20%CO2
10 Fe (Сталь) 1,6 80%Ar+20%CO2
11 Fe (Сталь) 1,6 CO2
12 Flux.c.w Fe 0,9 CO2
13 Flux.c.w Fe 1,0 CO2
14 Flux.c.w Fe 1,2 CO2
15 Flux.c.w Fe 1,6 CO2
16 SS ER316 0,8 98%Ar+2%СO2
17 SS ER316 1,0 98%Ar+2%СO2
18 SS ER316 1,2 98%Ar+2%СO2
19 SS ER316 1,6 98%Ar+2%СO2
20 AlMg 1,0 100%Ar
21 AlMg 1,2 100%Ar
22 AlMg 1,6 100%Ar
23 CuSi 1,0 100%Ar
Орган управления Действие Результат
Нажать
Нажимая на кнопку перейти в режим выбора программ
Повернуть Выбрать необходимую программу из списка от 1 до 23
НАСТРОЙКА АППАРАТА В РЕЖИМЕ БЕЗ СИНЕРГЕТИКИ (ПРОГРАММА №1)
Нажать
Нажимая на кнопку перейти к регулировке напряжения
Повернуть
Установка сварочного напряжения, В
Диапазон: 10-50 В
Нажать
Нажимая на кнопку перейти к регулировке скорости подачи
проволоки
Повернуть
Установка скорости подачи проволоки, м/мин
Диапазон: 1,5-18 м/мин
