Fubag DRIVE INMIG DW SYN для арт. 31406 31407 [8/18] Подключение шланг пакета
![Fubag INMIG 500T DW SYN [8/18] Подключение шланг пакета](/views2/1978266/page8/bg8.png)
Инструкция по эксплуатации
- 8 -
DRIVE INMIG DW SYN

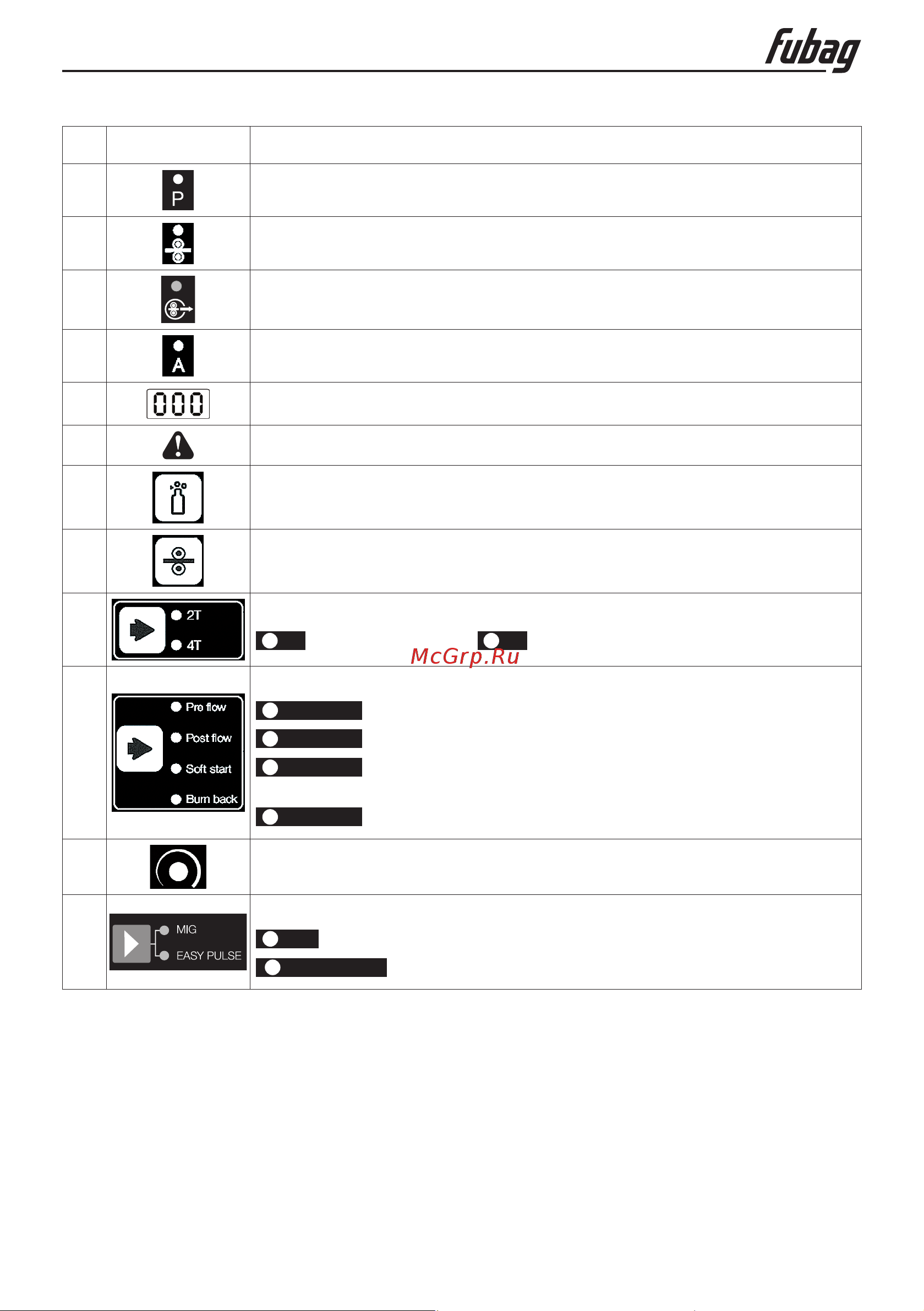

Поз. Символ Описание
6 Индикатор сварочных программ
7 Индикатор параметра: скорость подачи сварочной проволоки, м/мин
8
Индикатор параметра: скорость подачи проволоки при заварке крате-
ра, м/мин
9 Индикатор параметра: сила сварочного тока, А
10 Дисплей трёхразрядный, индикация параметров
11 Индикатор: перегрев аппарата, повышенное/пониженное напряжение.
12 Кнопка Проверка газа / продувка
13 Кнопка Бестоковая заправка проволоки (6 м/мин)
14
Кнопка переключение режимов работы горелки
2T
2-х тактный режим;
4T
4-х тактный режим
15
Настройка параметров режима
Pre flow
Предварительная подача газа
Post flow
Послесварочная подача газа
Soft start
Настройка мягкого старта: время нарастания скорости
сварочной проволоки от минимальной до установленной
Burn back
Настройка отжига проволоки
16 Ручка Настройка индуктивности (min-max) (дроссель)
17
Кнопка Выбор метода сварки.
MIG
стандартный MIG-MAG
EASY PULSE
упрощенный имульсный режим
4. Подключение шланг-пакета
Конец пакета кабелей вставить в защитное приспособление и зафиксировать скобой.
• Кабельный разъем сварочного тока вставить в разъем «Штекер, сварочный ток» и зафик-
сировать вращением по часовой стрелке.
• Накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру.
• Штекер кабеля цепи управления вставить в соответствующую розетку и зафиксировать
накидной гайкой.
• Подключить штуцера шлангов охлаждения в соответсвующие соединительные муфты:
красный - отвод охлаждающей жидкости, синий - подача охлаждающей жидкости.
