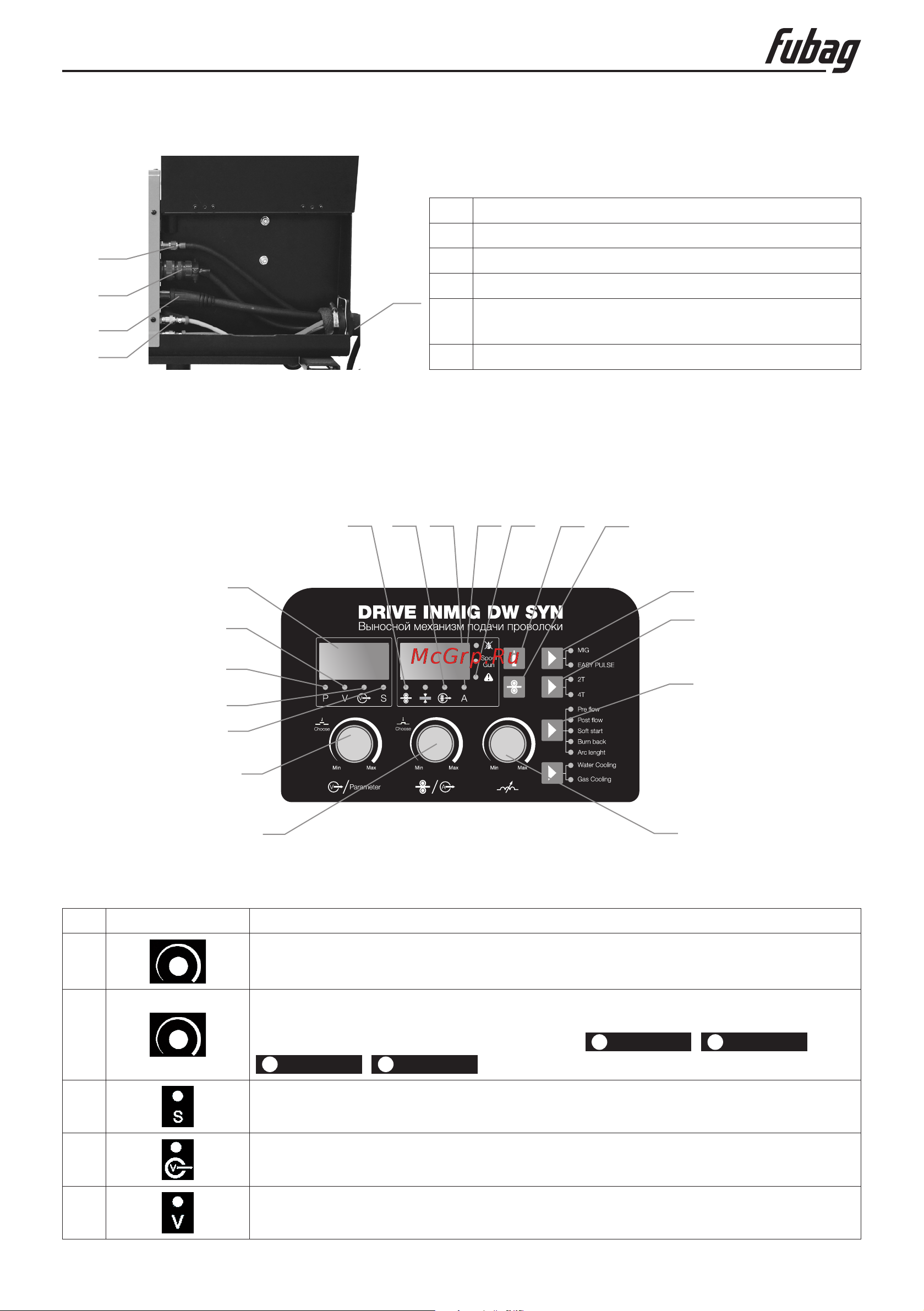

Инструкция по эксплуатации
- 7 -
DRIVE INMIG DW SYN
Поз. Символ Описание
1
Ручка настройки параметров: скорость подачи сварочной проволоки
м/мин./ сварочный ток/ ток заварки кратера (4T)
2
Ручка настройки параметров: выбор сварочных программ, коррекция
напряжения дуги, напряжение дуги, В / напряжение дуги при заварке
кратера (4T), В, время спада тока, сек.
Pre flow
,
Post flow
,
Soft start
,
Burn back
3 Индикатор параметра: время спада тока, сек.
4
Индикатор параметра: напряжение дуги при заварке кратера в програм-
ме №1, В
5 Индикатор параметра: напряжение дуги, В
5
3.2 ПОДКЛЮЧЕНИЕ
Рис. 3.2
Поз. Описание
1 Газовый шланг
2 Кабель управления
3 Токоподводящий кабель
4
Быстроразьемные соединения шлангов
жидкостного охлаждения
5 Шланг-пакет
3
4
1
2
3.3 ПАНЕЛЬ УПРАВЛЕНИЯ – ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
1
2
3
4
6
5
7 8 9 10 11 12 13
14
15
16
Рис. 3.3
10
