Инструкция по эксплуатации
- 13 -
DRIVE INMIG DW SYN

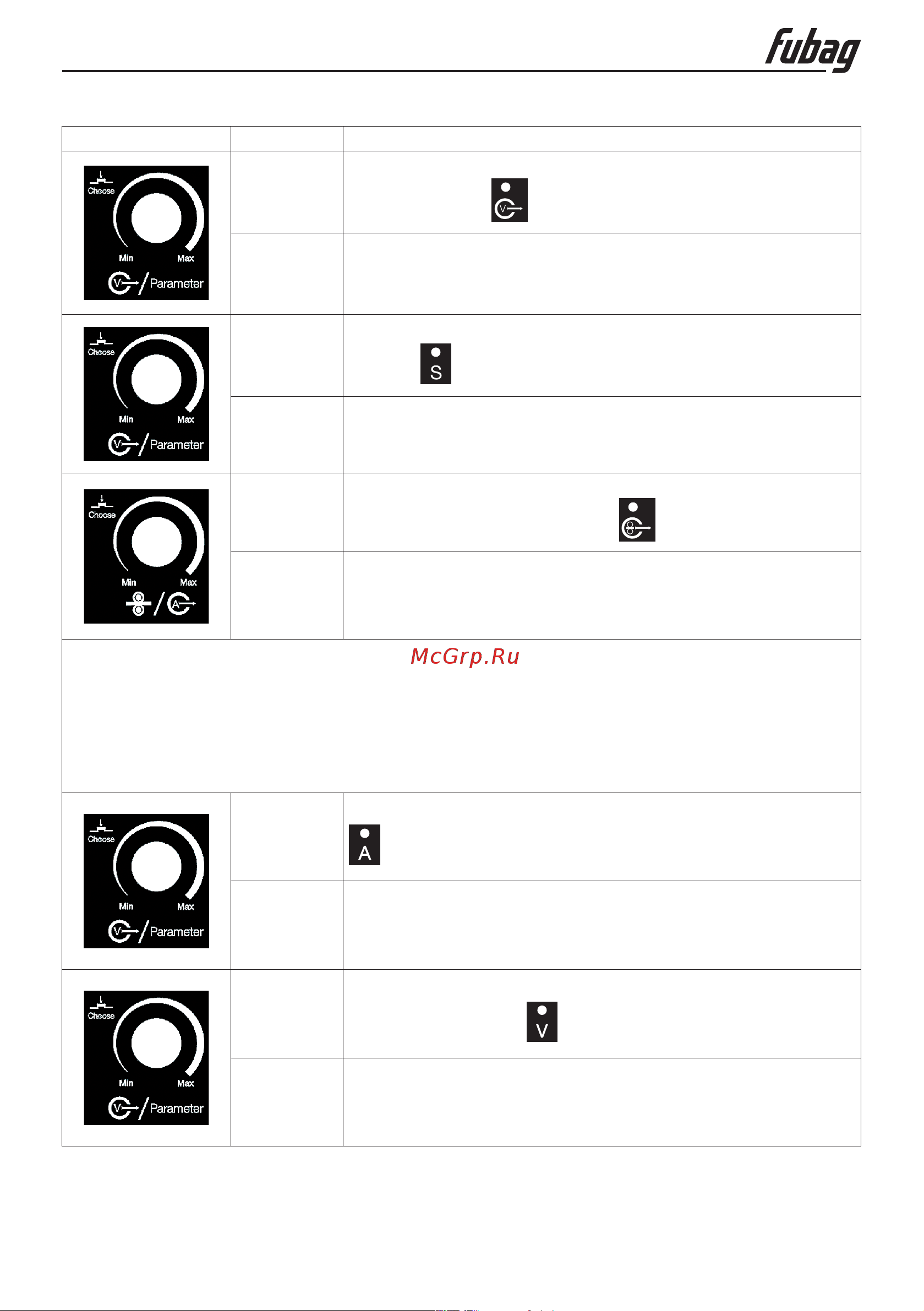

Орган управления Действие Результат
Нажать
Нажимая на кнопку перейти к регулировке напряжения
заварки кратера
Повернуть
Установка напряжения заварки кратера, В
Диапазон: 10-50 В
Нажать
Нажимая на кнопку перейти к регулировке времени заварки
кратера
Повернуть
Установка времени заварки кратера.
Диапазон: 0-20 сек
Нажать
Нажимая на кнопку перейти к регулировке скорости подачи
проволоки при заварке кратера
Повернуть
Установка скорости подачи проволоки при заварке кратера
Диапазон: 1,5-18 м/мин
НАСТРОЙКА АППАРАТА В РЕЖИМЕ СИНЕРГЕТИЧЕСКИХ ПРОГРАММ
( ПРОГРАММЫ №2-23)
Нажать
Нажимая на кнопку перейти к регулировке сварочного тока
Повернуть
Установка сварочного тока, А
Диапазон регулировки зависит от № выбранной программы
Нажать
Нажимая на кнопку перейти к регулировке коррекции сва-
рочного напряжения (если требуется)
Повернуть
Установка коррекции сварочного напряжения, В
