–13–

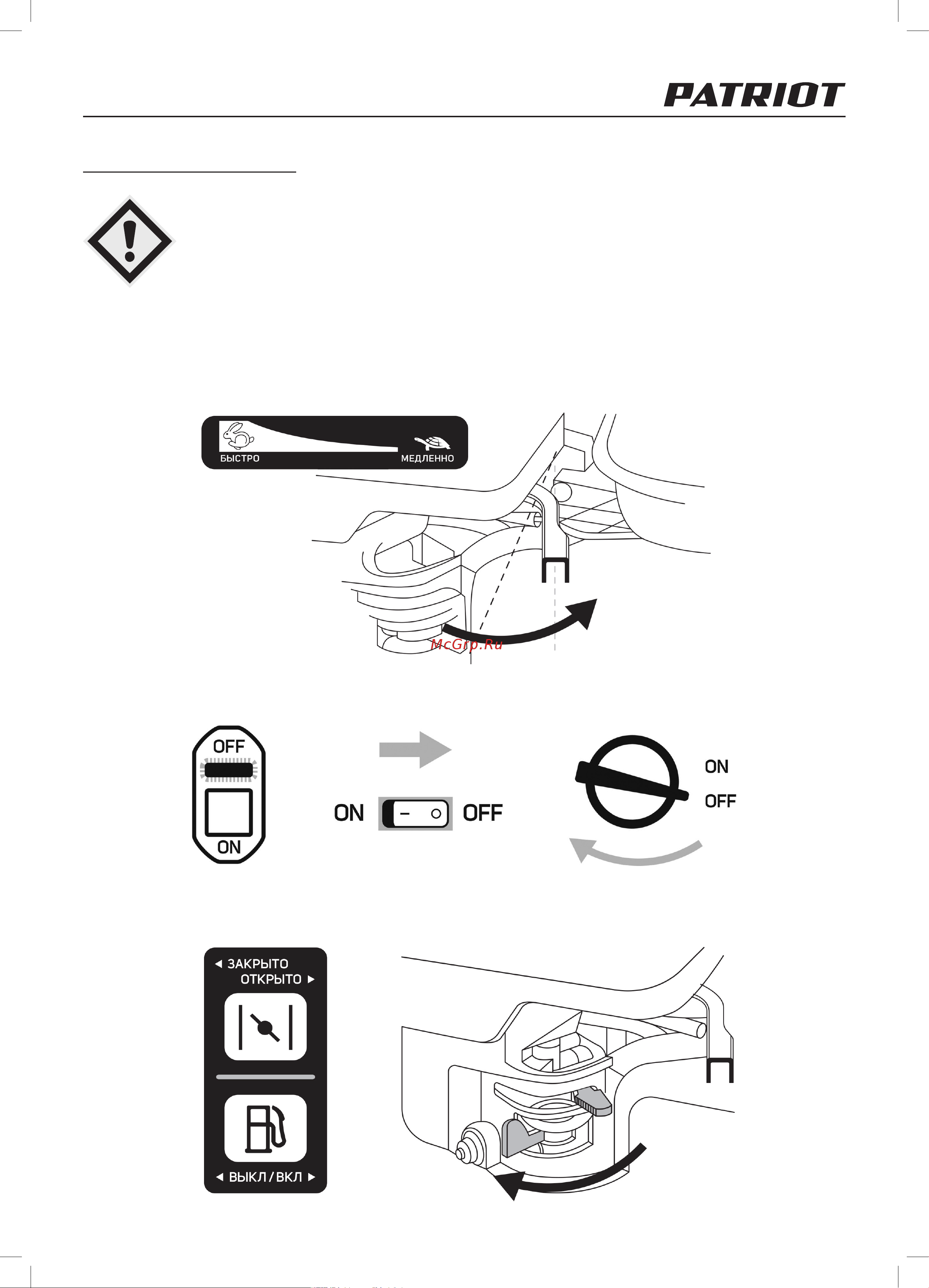

Остановка двигателя
В обычных условиях применяйте следующий порядок:
• Переведите рычаг газа на двигателе или на руле в положение «MIN» (МИН), дайте двигателю пора-
ботать на холостых оборотах 1-2 минуты.
• Поверните выключатель на двигателе или на руле в положение «OFF» (ВЫКЛ).
• Переместите рукоять топливного клапана в положение «OFF» (ВЫКЛ).
ВНИМАНИЕ! В экстренных случаях для остановки двига-
теля, просто поверните выключатель в положение «OFF»
(ВЫКЛ).
РИС. 8
РИС. 9
РИС. 10
