Patriot КАЛУГА пониженная передача, 4 вперед/2 назад 440107010 [20/40] Нарезка гребней
![Patriot КАЛУГА пониженная передача, 4 вперед/2 назад 440107010 [20/40] Нарезка гребней](/views2/1886494/page20/bg14.png)

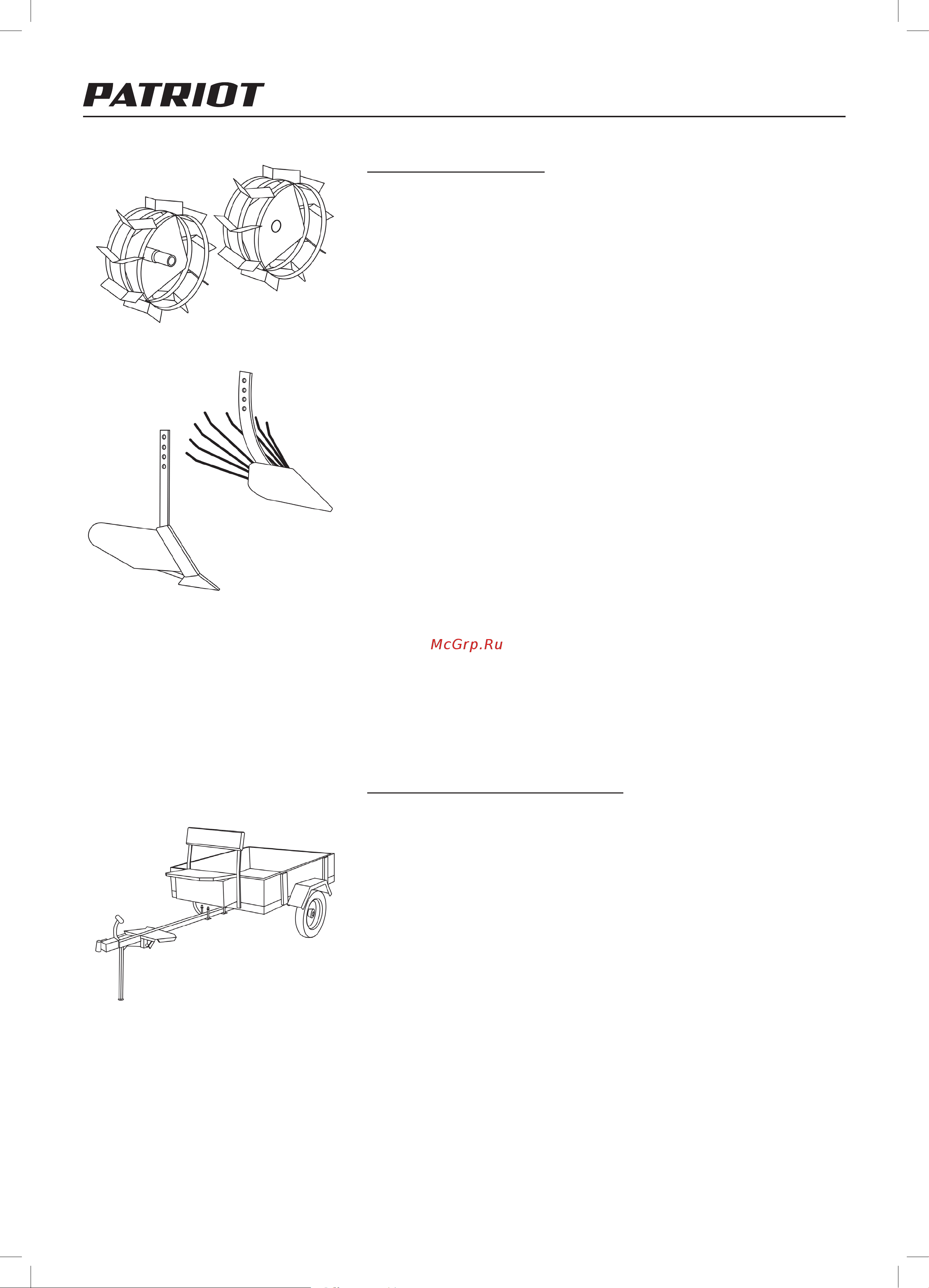

–20–
Нарезка гребней.
После культивации почвы под посадку картофеля, капусты или дру-
гих культур нарезаются гребни, в которые раскладывается органи-
ческое удобрение и посевной материал.
Для этого потребуются металлические колеса с грунтозацепами (ГРЗ
400.180.д30 или большего диаметра) и окучник (ОК1 350.585), кото-
рый устанавливается посередине. В качестве инструмента для на-
резания гребней можно использовать картофелевыкапыватель (КВ
260.445.5).
Расстояние между гребнями получается 65 - 70 см. Прокультивиро-
ванный участок поделите веревкой на две равные части, и колесо
мотоблока ведите вдоль верёвки. После проведения первого ряда
верёвку уберите – в дальнейшем ориентиром для следующих рядов
будет служить край предыдущей борозды.
Транспортировка грузов.
Для транспортировки грузов требуется докупить прицеп универ-
сальный (ПМ 01; ПМ 01.2; ПМ 03.1). Соединение прицепа с мотобло-
ком осуществляется при помощи дышла и металлического пальца.
Вес перевозимого груза в среднем составляет до 250 кг, скорость
транспортировки до 10 км/ч на второй передаче. На мотоблок необ-
ходимо установить пневматические штатные колеса.
При загрузке прицепа груз необходимо распределять равномерно
с небольшим преобладанием назад, такое распределение ослабит
нагрузку на место соединения мотоблока и дышла прицепа, что в ко-
нечном итоге увеличит срок эксплуатации этого самого уязвимого
узла.
Мотоблоком можно осуществлять перевозку грузов не только на
прицепе, но и волоком. Для этого лучше надеть металлические колё-
са с грунтозацепами (ГРЗ 400.180.Д30). Поверхность груза, например
бревна, должна быть гладкой, без торчащих сучков.
РИС. 20
РИС. 18
РИС. 17
РИС. 19
