–24–
Замена масла в двигателе.
• Слейте отработанное масло, когда двигатель прогрет. Теплое масло сливается быстро и полностью.
• Разместите под двигателем подходящую емкость для сбора масла, затем снимите крышку / щуп мас-
лоналивной горловины, пробку маслосливного отверстия и шайбу.
• Дайте отработанному маслу стечь полностью, затем вставьте на место пробку для слива масла и по-
ставьте новую шайбу. Надежно затяните пробку для слива масла. Утилизируйте отработанное масло
способом, который не повредит окружающей среде. Мы предлагаем доставить отработанное масло
в закрытой емкости в местный центр утилизации отходов или сервисную станцию для повторной
переработки. Не выливайте масло в мусорные контейнеры, на землю или в канаву.
• Залейте рекомендуемое масло до верхней отметки (нижний край маслоналивного отверстия).

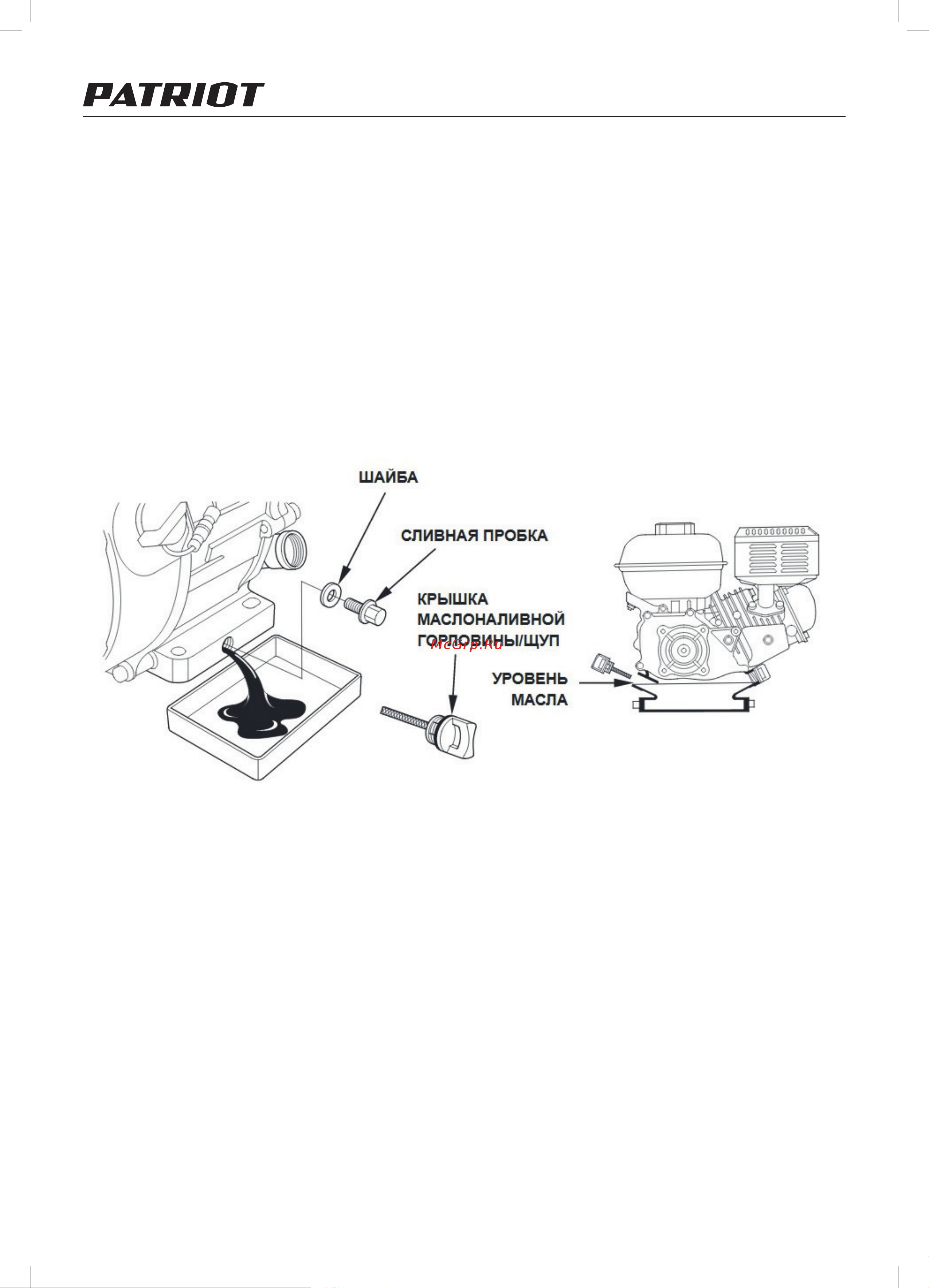

РИС. 28
