3. УСТРОЙСТВО И ОБЛАСТЬ ПРИМЕНЕНИЯ
Мотоблок в комплекте с фрезами предназначен для рыхления почвы. В комплекте с различными навесными
орудиями (см пункт 15) мотоблок предназначен для выполнения пахотных работ, кошения травы, обработки
междурядий, уборки урожая, снегоуборочных, транспортировочных и других сельскохозяйственных и вспо-
могательных работ в личном подсобном хозяйстве. Использование мотоблока в коммерческих целях, не
предусмотренных настоящим руководством, является нарушением условий гарантийного обслуживания.
Производитель не несет ответственности за повреждения, возникшие вследствие такого использования.

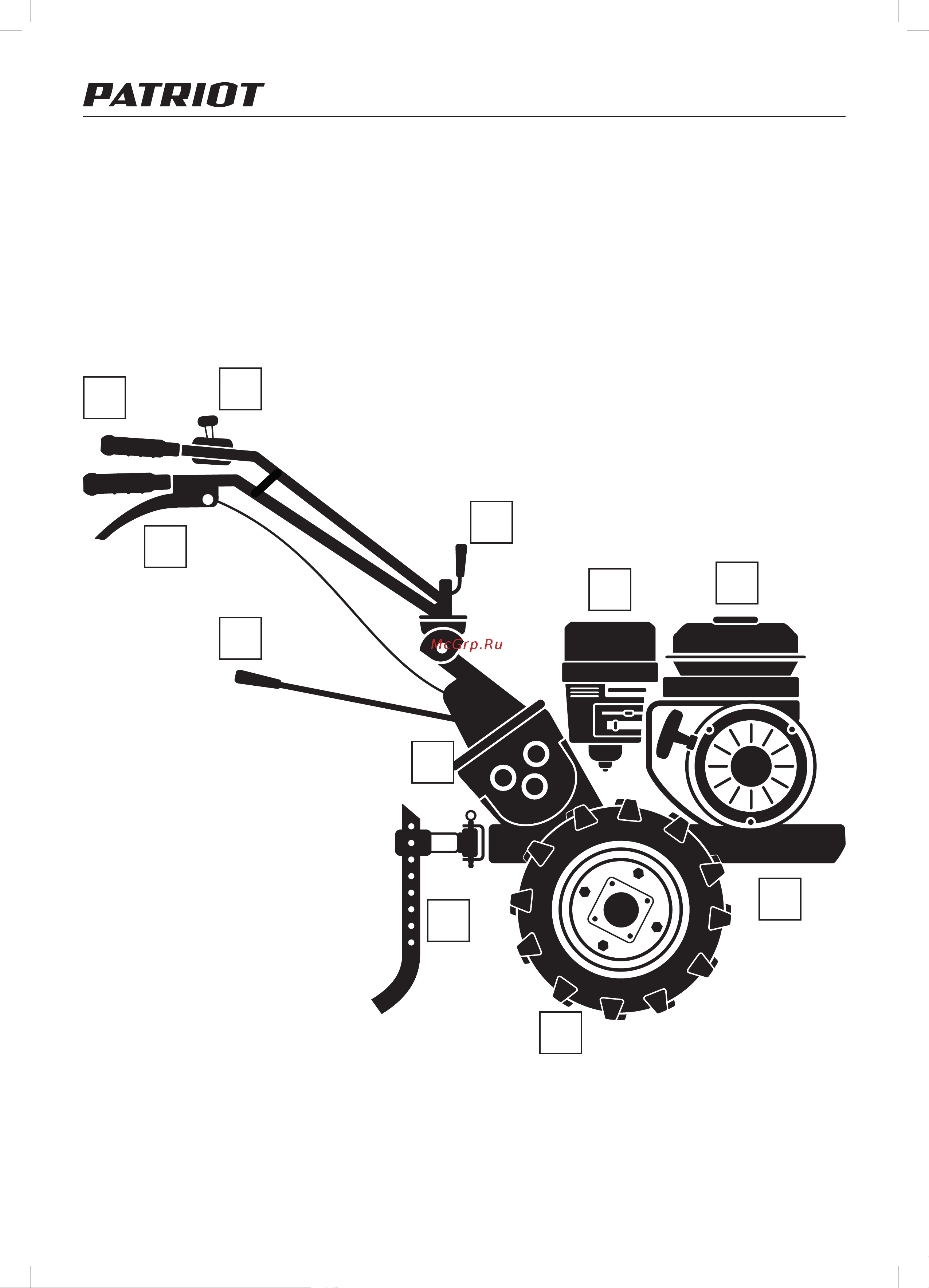

1. ФИКСАТОР РЕГУЛИРОВКИ РУЛЯ;
2. РУЧКА ГАЗА;
3. СКОБА УПРАВЛЕНИЯ (РУЛЬ);
4. РЫЧАГ СЦЕПЛЕНИЯ;
5. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ;
6. СОШНИК
7. ВОЗДУШНЫЙ ФИЛЬТР;
8. ТОПЛИВНЫЙ БАК;
9. РАМА;
10. КОЛЕСО ПНЕВМАТИЧЕСКОЕ;
11. РЕДУКТОР.
1
2
3
4
5
6
7
8
9
10
11
РИС. 1
