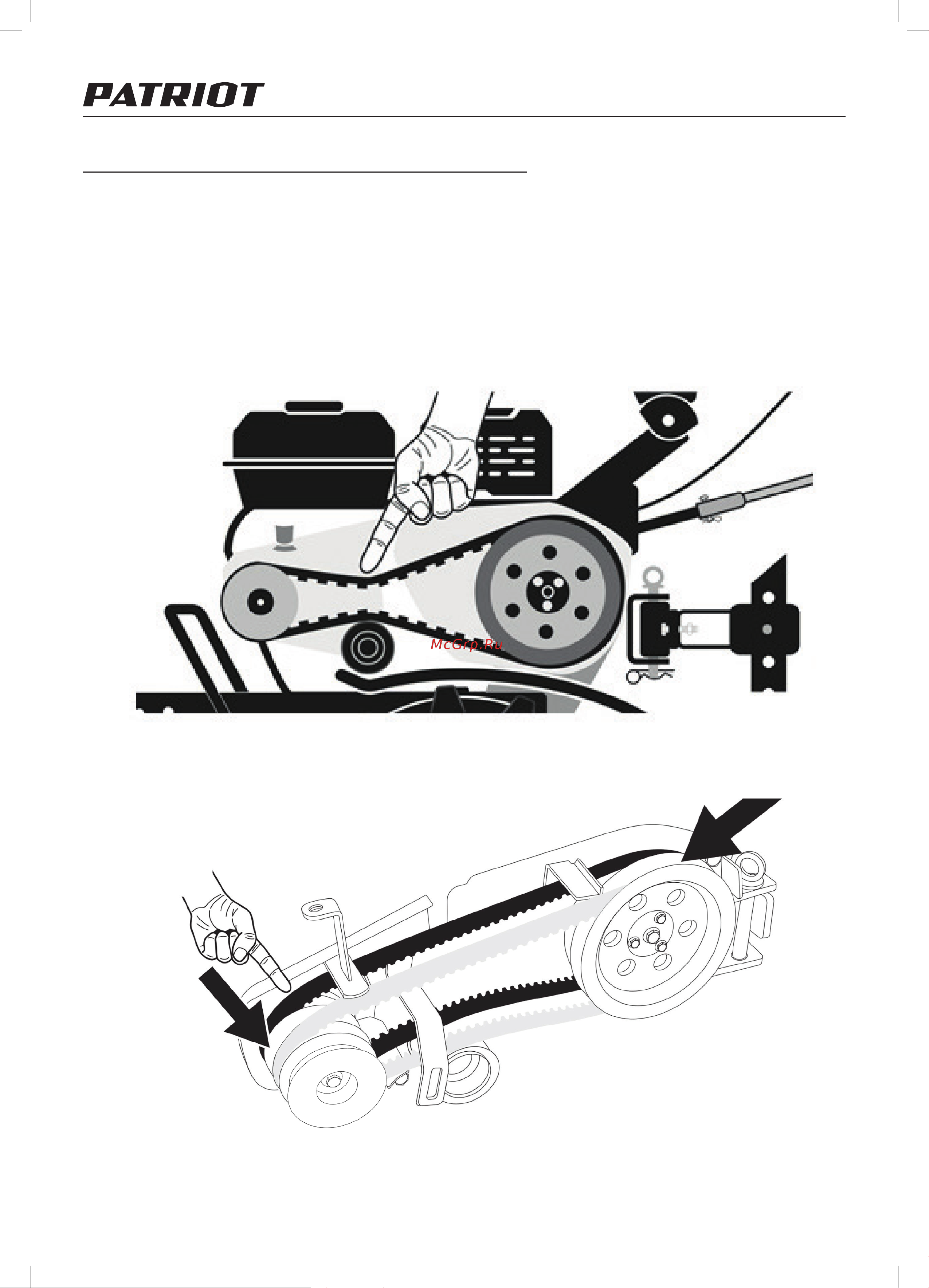

Регулировка натяжения приводного ремня.
• На новых мотоблоках или после установки нового ремня, проверьте натяжение ремня после пер-
вых 20 часов работы. В дальнейшем – через каждые 50 часов работы.
• Эти работы производятся путем регулировки длины натяжного тросика. Для этого необходимо
расконтрить гайку тросика и отрегулировать натяжение ремня.
• Оптимальной регулировкой троса является начало движения мотоблока при нажатом рычаге сце-
пления на 1/3. Мотоблок поставляется с отрегулированным приводным ремнем на повышенной пе-
редаче.
• Для перехода на пониженную передачу перебросьте ремень на ведущем и ведомом шкивах в сле-
дующую проточку и отрегулируйте, в случае необходимости, длиной тросика.
