Запишите серийный номер рамы (см. страницу 15) и серийный номер двигателя в приведенных ниже
строках. Эти номера будут необходимы вам при заказе запасных частей.
Серийный номер рамы: ___________________________________________________________
Серийный номер двигателя: ___________________________________________________________

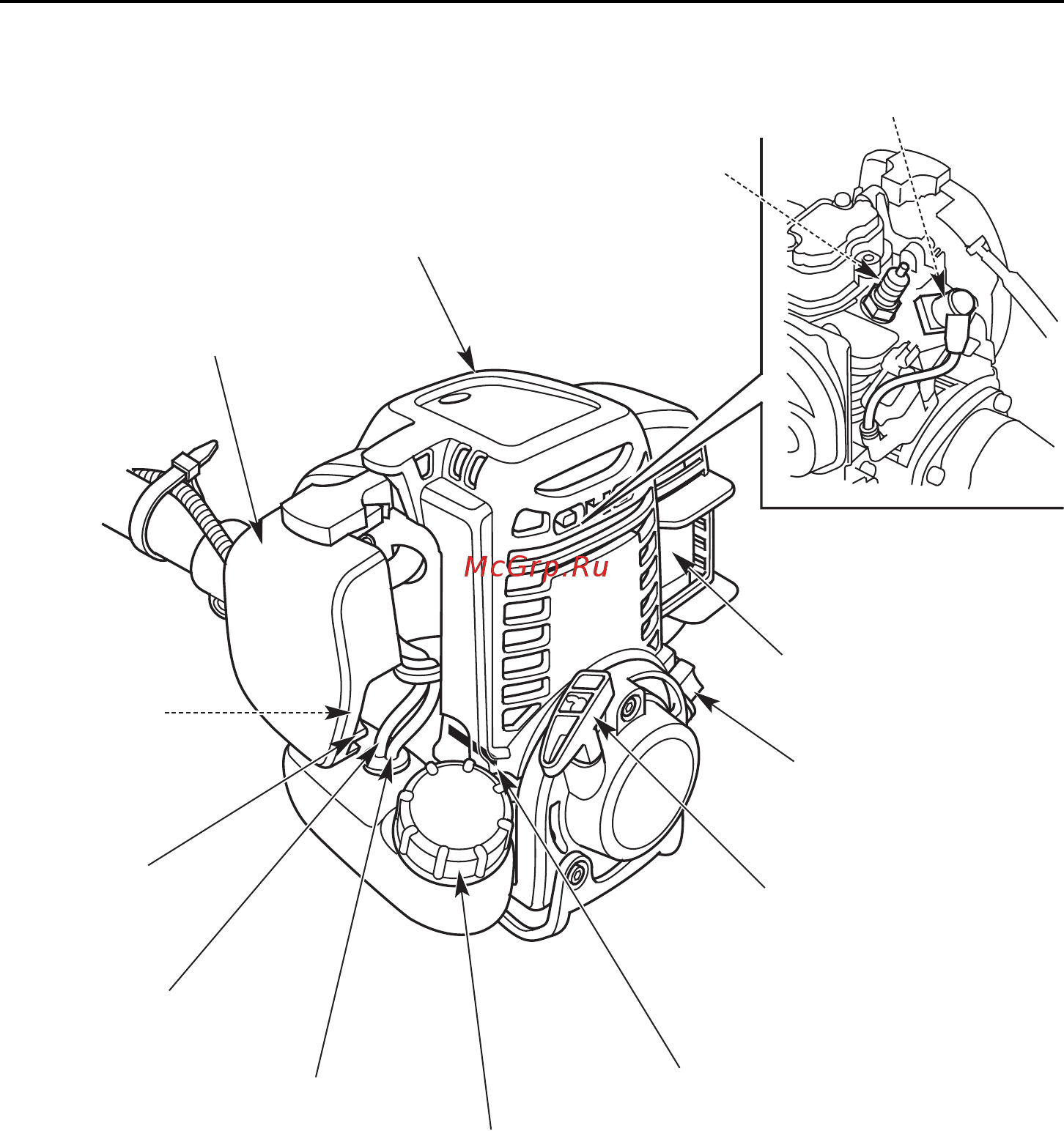

НАКОНЕЧНИК СВЕЧИ ЗАЖИГАНИЯ
(под верхней крышкой)
СВЕЧА ЗАЖИГАНИЯ
ВЕРХНЯЯ КРЫШКА
ВОЗДУХООЧИСТИТЕЛЬ
ТОПЛИВО-
ПОДКАЧИВАЮЩИЙ
НАСОС
ГЛУШИТЕЛЬ
ПРОБКА МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
РУКОЯТКА СТАРТЕРА
СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ
ОБРАТНАЯ ТОПЛИВНАЯ МАГИСТРАЛЬ
(ПРОЗРАЧНАЯ ТРУБКА)
ТОПЛИВНАЯ МАГИСТРАЛЬ
(ЧЕРНАЯ ТРУБКА)
РЫЧАГ УПРАВЛЕНИЯ
ВОЗДУШНОЙ
ЗАСЛОНКОЙ
ПРОБКА ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА
Содержание
- Введение 1
- Содержание 2
- Меры безопасности 3
- Расположение предупреждающих табличек 14
- Вариант u2st 15
- Вариант u2st вариант uedt 15
- Описание устройства 15
- Запишите серийный номер рамы см страницу 15 и серийный номер двигателя в приведенных ниже строках эти номера будут необходимы вам при заказе запасных частей 16
- Серийный номер двигателя ___________________________________________________________ 16
- Серийный номер рамы ___________________________________________________________ 16
- Выключатель двигателя 17
- Органы управления 17
- Топливоподкачивающий насос 17
- Рукоятка стартера 18
- Рычаг воздушной заслонки 18
- Ручка акселератора 19
- Контрольная проверка перед пуском двигателя 20
- Проверка уровня топлива 22
- Проверка воздухоочистителя 24
- Если величина свободного хода не соответствует указанному выше значению то следует провести если величина свободного хода не соответствует указанному выше значению то следует провести регулировку свободного хода см стр 52 25
- Отожмите фиксатор на верхней стороне крышки воздухо очистителя два фиксатора на ее нижней части и снимите крышку 25
- Переведите рычаг управления воздушной заслонкой вверх в положение closed закрыто 25
- Проверка свободного хода троса привода дроссельной заслонки 25
- Проверьте плавность работы ручки акселератора и безотказность ее возврата в положение холо стого хода под воздействием пружины 25
- Проверьте свободный ход троса привода дроссельной заслонки у наконечника троса несколько раз нажимая и отпуская ручку акселератора он должен составлять 1 3 мм u2st 0 5 2 5 мм uedt при измерении у наконечника троса привода дроссельной заслонки 25
- Тип uedt тип u2st 25
- Проверка поддерживающих лямок 26
- Проверка режущей насадки 27
- Проверка режущей головки с нейлоновой леской 28
- Проверка щитка рабочего органа 29
- Проверка всех болтов и гаек 30
- Пуск двигателя 31
- Для запуска прогретого двигателя оставьте рычаг управления воздушной заслонкой в положении для запуска прогретого двигателя оставьте рычаг управления воздушной заслонкой в положении open открыто 32
- Для запуска холодного двигателя поверните рычаг управления воздушной заслонкой в положение closed закрыто 32
- Нажимайте на топливоподкачивающий насос до тех пор пока в обратной топливной магистрали прозрачная трубка не будет виден поток топлива 32
- Модернизация карбюратора для эксплуатации на большой высоте над уровнем моря 34
- Скашивание 35
- Основы управления 37
- Остановка двигателя 40
- Техническое обслуживание 41
- Примечание 1 при эксплуатации в условиях сильной запыленности воздуха требуется более частое техническое обслуживание 2 если вы не располагаете необходимым инструментом и не обладаете соответствующими навы ками то данные операции должны выполняться силами мастерской официального дилера honda описание выполнения операций технического обслуживания приведено в соответствующем руко водстве по техническому ремонту 3 для точного определения времени технического обслуживания необходимо вести учет отработан ных мото часов 4 при необходимости эти расходные детали следует заменять чаще чем указано в таблице 42
- Регламент технического обслуживания 42
- Инструменты входящие в комплект предназначены для выполнения простейших ремонтных работ и несложных операций по техническому обслуживанию 43
- Комплект инструментов 43
- Замена моторного масла 44
- Обслуживание воздухоочистителя 46
- Внимание надевайте плотные перчатки для защиты рук при проведении работ вблизи от режущего ножа 47
- Во избежание получения серьезной травмы необходимо убедиться что выключатель двигателя находится в положении off для того чтобы исключить случайный запуск двигателя 47
- Для трехзубого ножа установите на периметр режущего ножа защитный пластиковый кожух при лагается к ножу чтобы обеспечить безопасность и защитить его режущие кромки 47
- До упора вставьте торец шестигранного ключа 4 мм поставляется вместе с мотокосой в отвер стие в щитке рабочего органа и внутреннем держателе ножа 2 поворачивайте режущий нож до тех пор пока не почувствуете что инструмент попал в отверстие во внутреннем держателе ножа убедитесь что нож не вращается шпилька привода и гайка кре пления ножа имеют левую резьбу убедитесь что шестигранный ключ 4 мм остается в отверстии затем ослабьте вращение по часовой стрелке гайку крепления ножа обратите внимание на по рядок и ориентацию деталей при их демонтаже 3 установка выполняется в порядке обратном процедуре демонтажа убедитесь в том что вы установи ли нож режущей кромкой в направлении вращения момент затяжки гайки крепления ножа 24 2 н м 47
- Замена режущей насадки 47
- После затягивания гайки крепления ножа поверните рукой скашивающий нож и проверьте правиль ность его установки проверьте также что режущий нож не смещен относительно оси вращения и не касается смежных деталей 47
- Предупреждение предупреждение 47
- Режущий нож тип u2st и тип uedt 47
- Тип u2st 47
- Тип uedt 47
- Замена щитка рабочего органа 49
- Обслуживание свечи зажигания 50
- Проверка и регулировка троса привода дроссельной заслонки 52
- Проверка ребер охлаждения двигателя 54
- Техническое обслуживание топливного фильтра 55
- Промывка топливного бака 57
- Проверка топливной магистрали 58
- Хранение 59
- Возможные неисправности и способы их устранения 61
- Технические характеристики 62
- Двигатель 63
- Адреса дилеров и сервисных центров компании honda 64
