43
Комплект инструментов
Инструменты, входящие в комплект, предназначены для выполнения простейших ремонтных работ и
несложных операций по техническому обслуживанию.

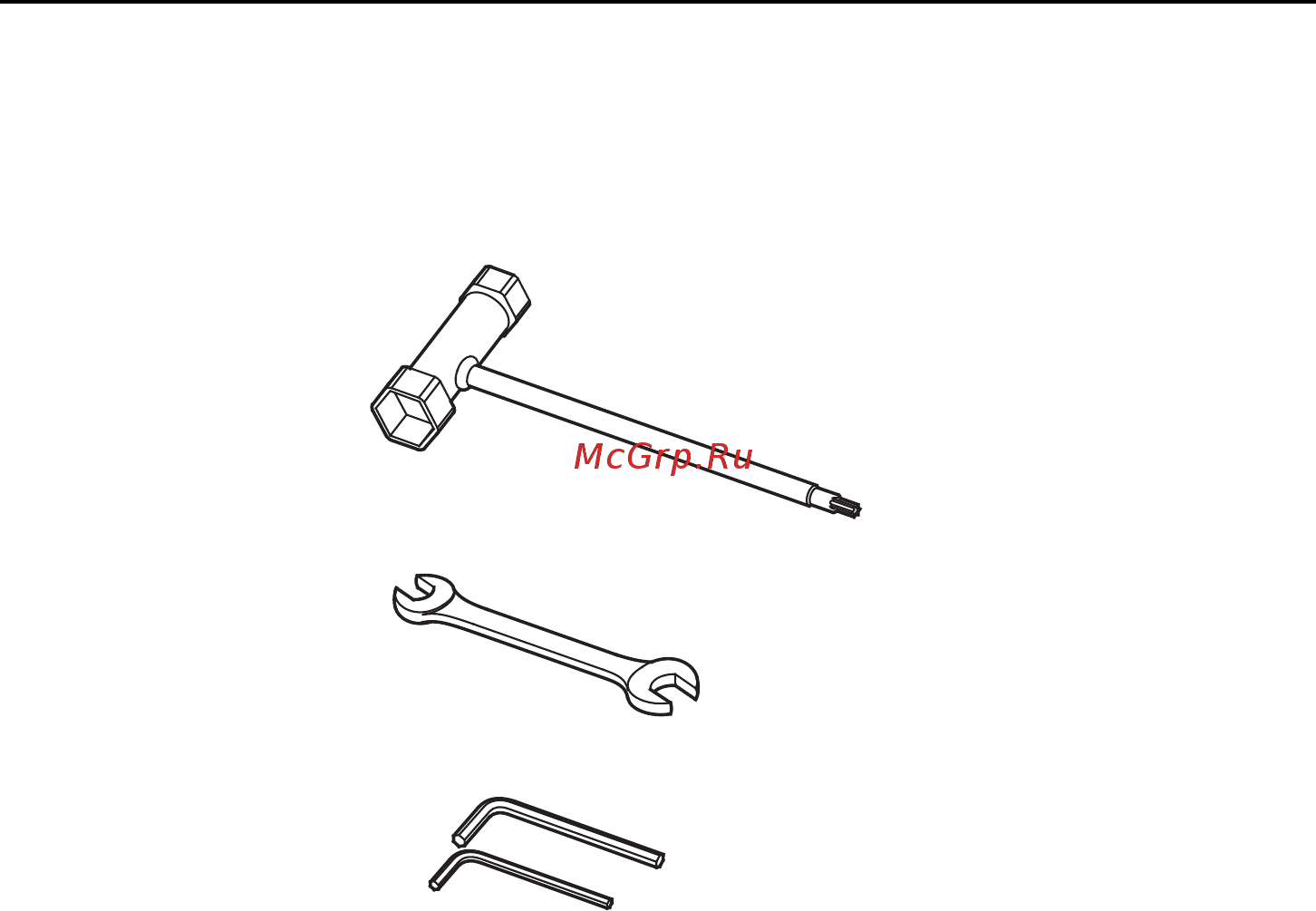

СВЕЧНОЙ КЛЮЧ
ГАЕЧНЫЙ КЛЮЧ 8х10 мм
КЛЮЧ ДЛЯ ШЕСТИГРАННЫХ ГАЕК 5 мм
КЛЮЧ ДЛЯ ШЕСТИГРАННЫХ ГАЕК 4 мм
