44
1. Замена моторного масла
ВНИМАНИЕ:
Если двигатель работал, то он, его глушитель и моторное масло являются очень горячими и остают-
ся горячими и после остановки двигателя. Для того чтобы избежать ожогов, подождите, пока они не
остынут, и только после этого приступайте к замене масла.
ПРИМЕЧАНИЕ:
Слейте моторное масло, пока двигатель еще не остыл - это обеспечит быстрый и полный слив масла.
1. Убедитесь в том, что пробка топливного бака надежно закрыта.

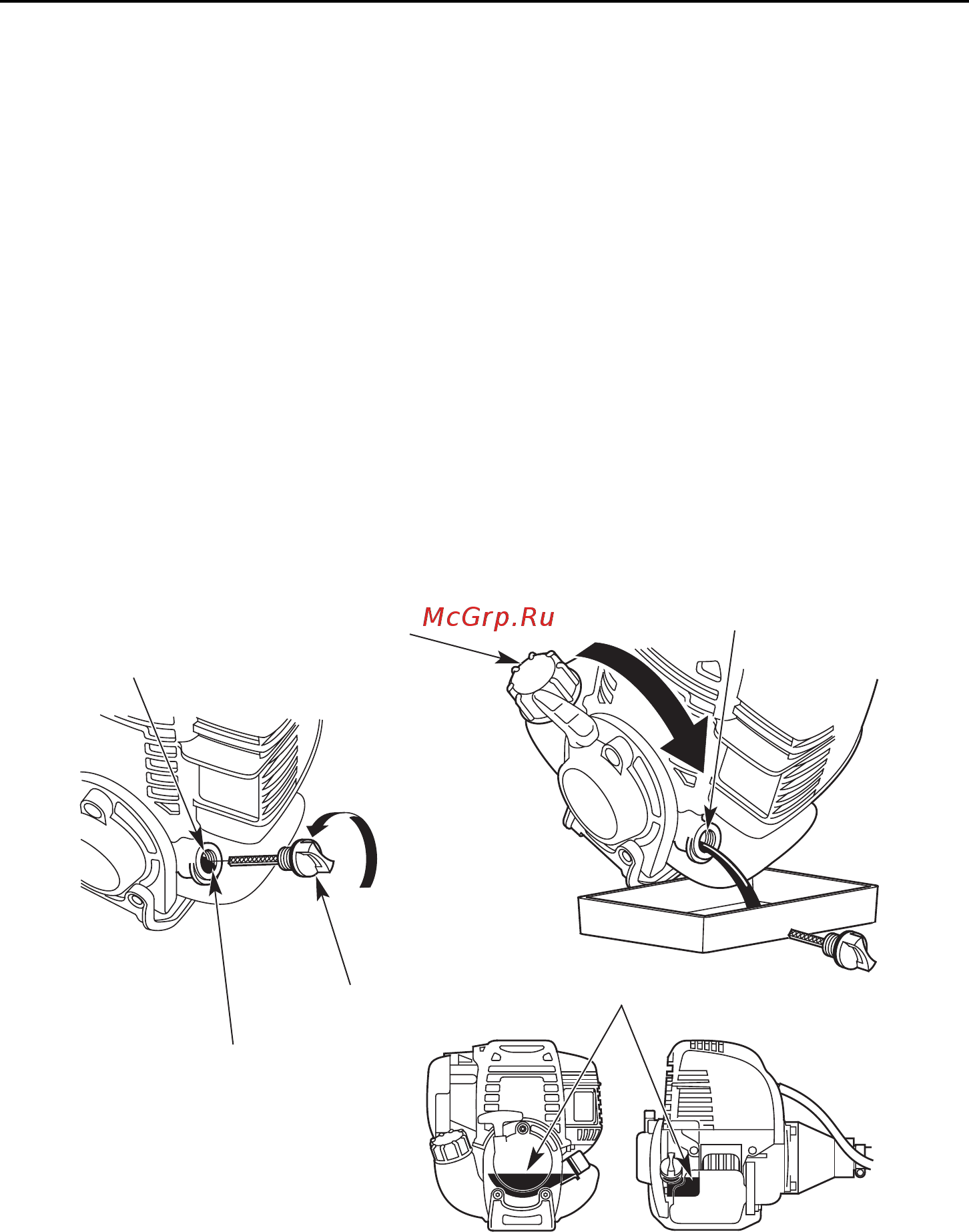

2. Снимите пробку маслоналивной горловины двигателя и слейте масло в подходящую емкость, на-
клонив двигатель маслоналивной горловиной вперед и вниз.
3. Залейте моторное масло рекомендованного качества и вязкости (см. стр. 21) и проверьте уровень
масла (см. стр. 20).
4. Установите на место пробку маслоналивной горловины.
ЕМКОСТЬ СИСТЕМЫ СМАЗКИ: 0,10 л
После работы с отработанным моторным маслом вымойте руки с мылом.
МАСЛОЗАЛИВНАЯ ГОРЛОВИНА
ПРОБКА ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА
МАСЛОЗАЛИВНАЯ ГОРЛОВИНА
ПРОБКА МАСЛОЗАЛИВНОЙ
ГОРЛОВИНЫ
МАКСИМАЛЬНЫЙ УРОВЕНЬ МАСЛА
МАКСИМАЛЬНЫЙ УРОВЕНЬ МАСЛА
