Honda UMK 435 T UERT [24/64] Проверка воздухоочистителя
![Honda UMK435TUEDT/RT [24/64] Проверка воздухоочистителя](/views2/1633850/page24/bg18.png)
24
3. Проверка воздухоочистителя
ВНИМАНИЕ:
Эксплуатация двигателя с отсутствующим воздухоочистителем запрещена. В противном случае бу-
дет наблюдаться ускоренный износ двигателя.
1. Переведите рычаг управления воздушной заслонкой вверх в положение CLOSED (Закрыто).
2. Отожмите фиксатор на верхней стороне крышки воздухоочистителя, два фиксатора на ее нижней
части и снимите крышку.
3. Проверьте фильтрующий элемент на степень загрязнения или наличие засорения. Если филь-
трующий элемент загрязнен, очистите его (см. стр. 46).
4. Установите фильтрующий элемент воздухоочистителя на место.
5. Установите на место крышку воздухоочистителя, сначала вставив нижние фиксаторы в соответ-
ствующие пазы, а затем защелкните ее верхним фиксатором.

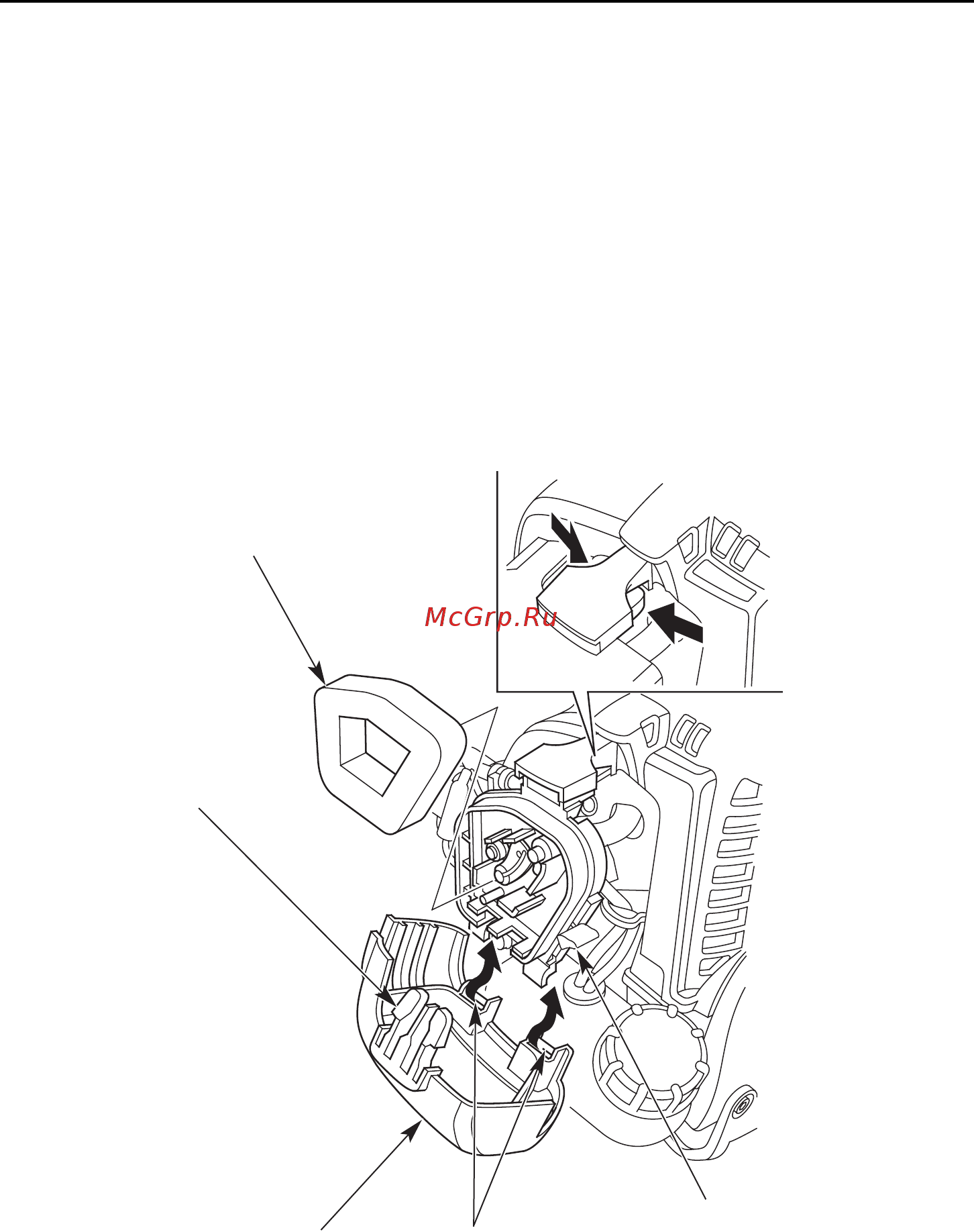

ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ВОЗДУХООЧИСТИТЕЛЯ
ВЕРХНИЙ ФИКСАТОР
КРЫШКА ВОЗДУХООЧИСТИТЕЛЯ
НИЖНИЕ ФИКСАТОРЫ
РЫЧАГ УПРАВЛЕНИЯ
ВОЗДУШНОЙ ЗАСЛОНКОЙ
