7. Проверка ребер охлаждения двигателя
Проведите визуальную проверку охлаждающих ребер через верхнюю крышку. Если на них имеется
трава, листья, грязь, обратитесь к официальному дилеру Honda за консультацией.

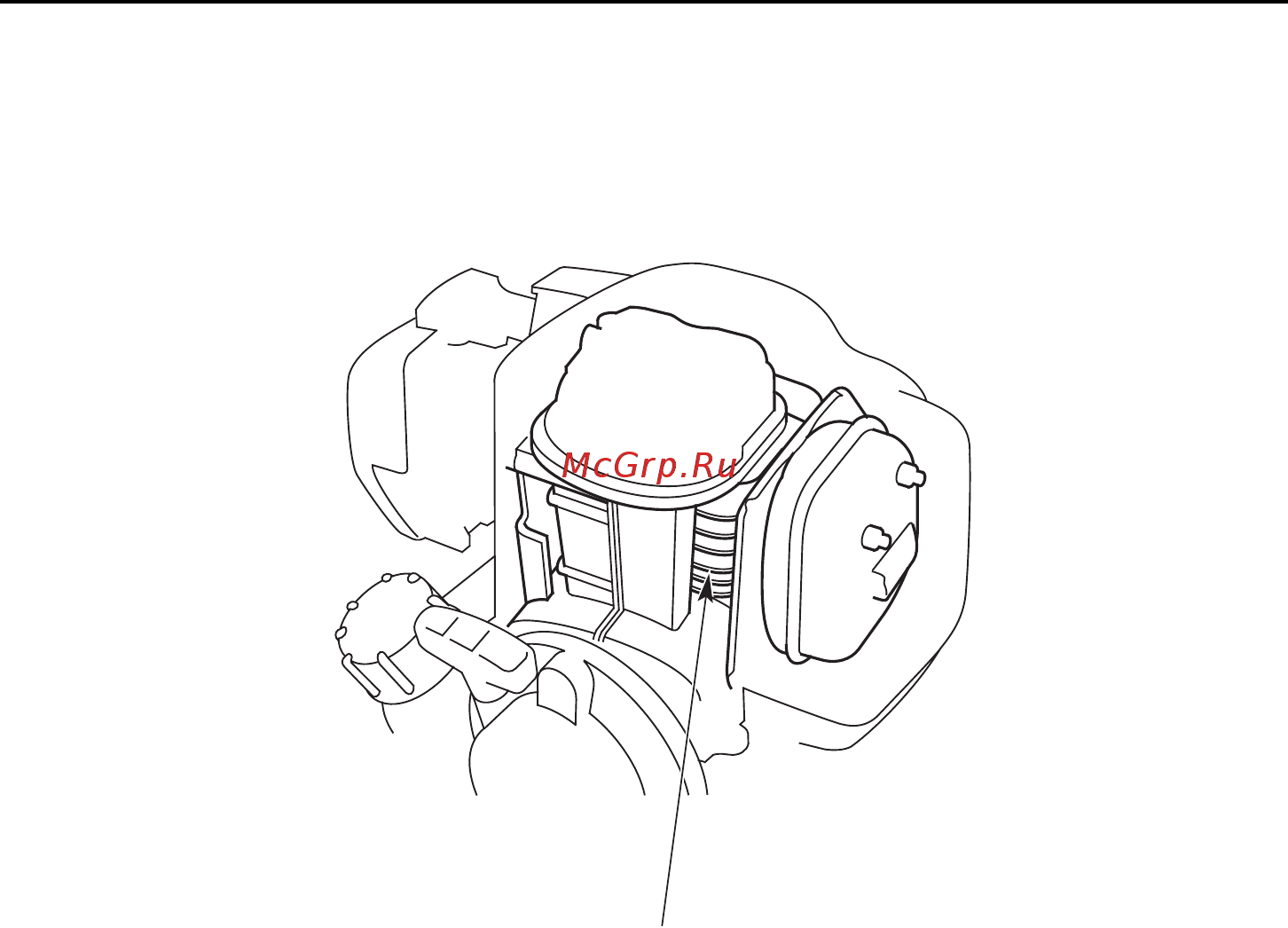

РЕБРА ОХЛАЖДЕНИЯ
(Расположены под верхней крышкой)
