53
6. Несколько раз приведите в действие дроссельную заслонку и проверьте, есть ли свободный ход
(например, рычаг дроссельной заслонки не поворачивается при нажатии на ручку акселератора).
После регулировки проверьте плавность работы ручки акселератора. При необходимости прокон-
сультируйтесь у специалистов официального дилера Honda.

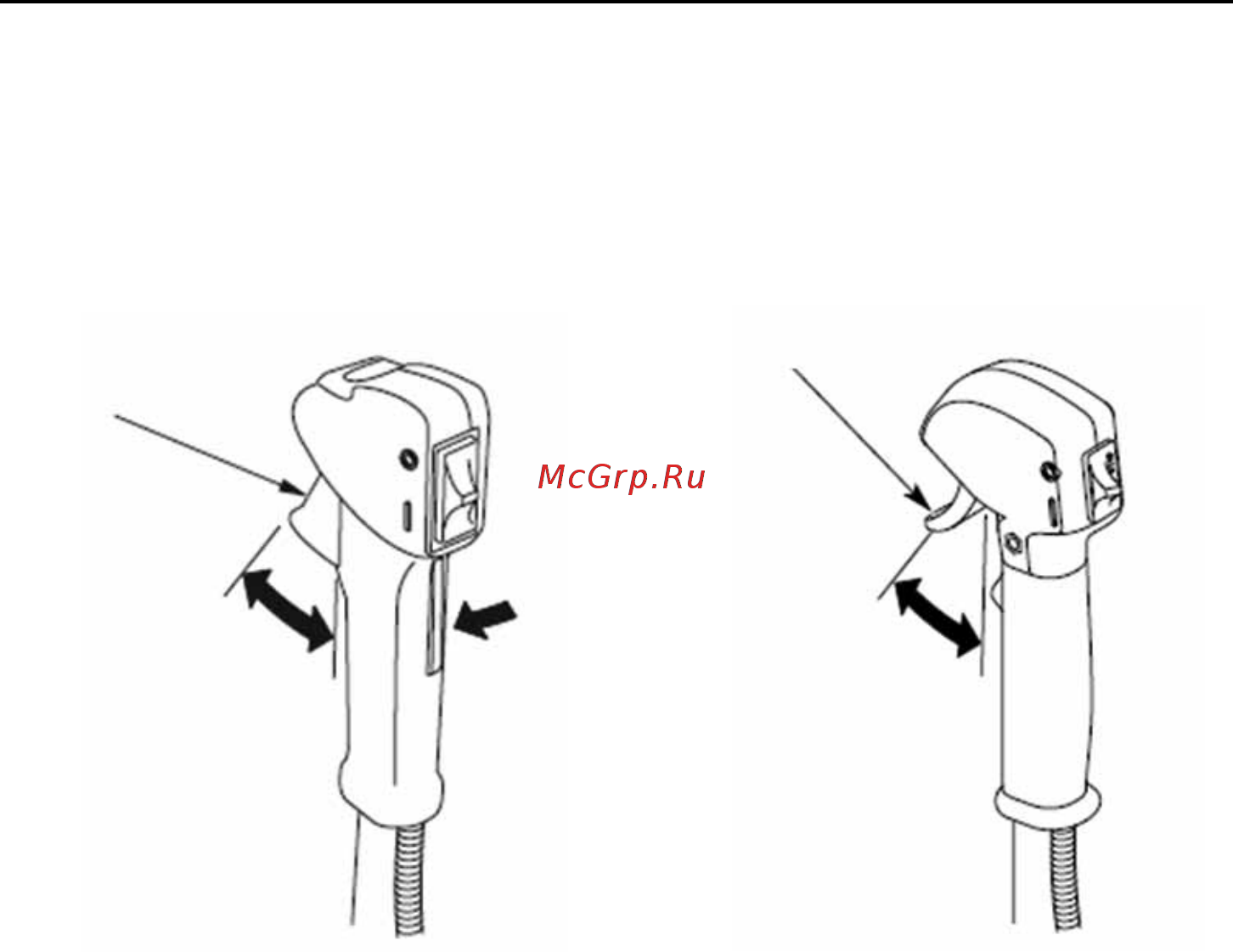

ТИП UEDT ТИП U2ST
7. Установите на место крышку воздухоочистителя, сначала вставив нижние фиксаторы в соответ-
ствующие пазы, а затем защелкните ее верхним фиксатором.
ВНИМАНИЕ:
• После снятия крышки воздухоочистителя следует правильно установить ее на место.
Неправильная фиксация крышки может привести к ее смещению от вибрации и последующему
повреждению двигателя.
• Работа двигателя без воздухоочистителя или неправильно установленный воздухоочиститель
вызывают попадание загрязнений внутрь двигателя и преждевременный выход его из строя.
РУЧКА АКСЕЛЕРАТОРА
РУЧКА АКСЕЛЕРАТОРА
