33

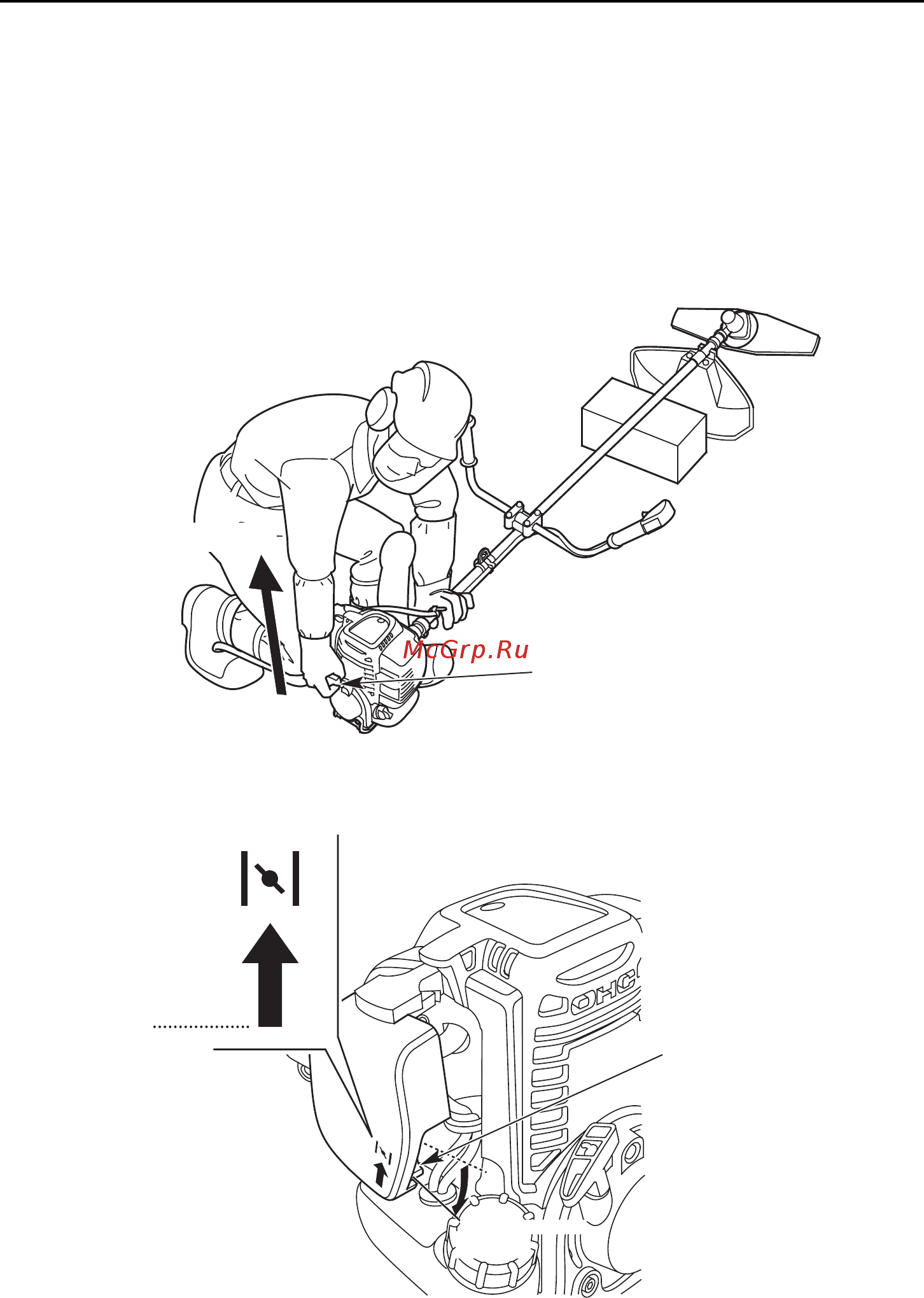

4. Предварительно наступив ногой на несущий каркас и придерживая его рукой, слегка потяните за
рукоятку стартера до тех пор, пока не почувствуете сопротивление, а затем резко дерните за нее
в направлении, показанном на нижнем рисунке. Плавно опустите рукоятку стартера в исходное
положение.
ВНИМАНИЕ:
• Во избежание повреждения стартера не отпускайте рукоятку, Отпускайте рукоятку медленно во
избежание повреждения стартера.
• Не тяните за рукоятку стартера при работающем двигателе, что может привести к значительным
повреждениям.
5. Если рычаг управления воздушной заслонкой был установлен в положение CLOSED (Закрыто), то
по мере прогрева двигателя следует постепенно переводить ее в положение OPEN (Открыто).
Направление рывка
РУКОЯТКА СТАРТЕРА
OPEN (ОТКРЫТО)
РЫЧАГ УПРАВЛЕНИЯ ВОЗДУШНОЙ
ЗАСЛОНКОЙ
OPEN (ОТКРЫТО)
