125
Смазка

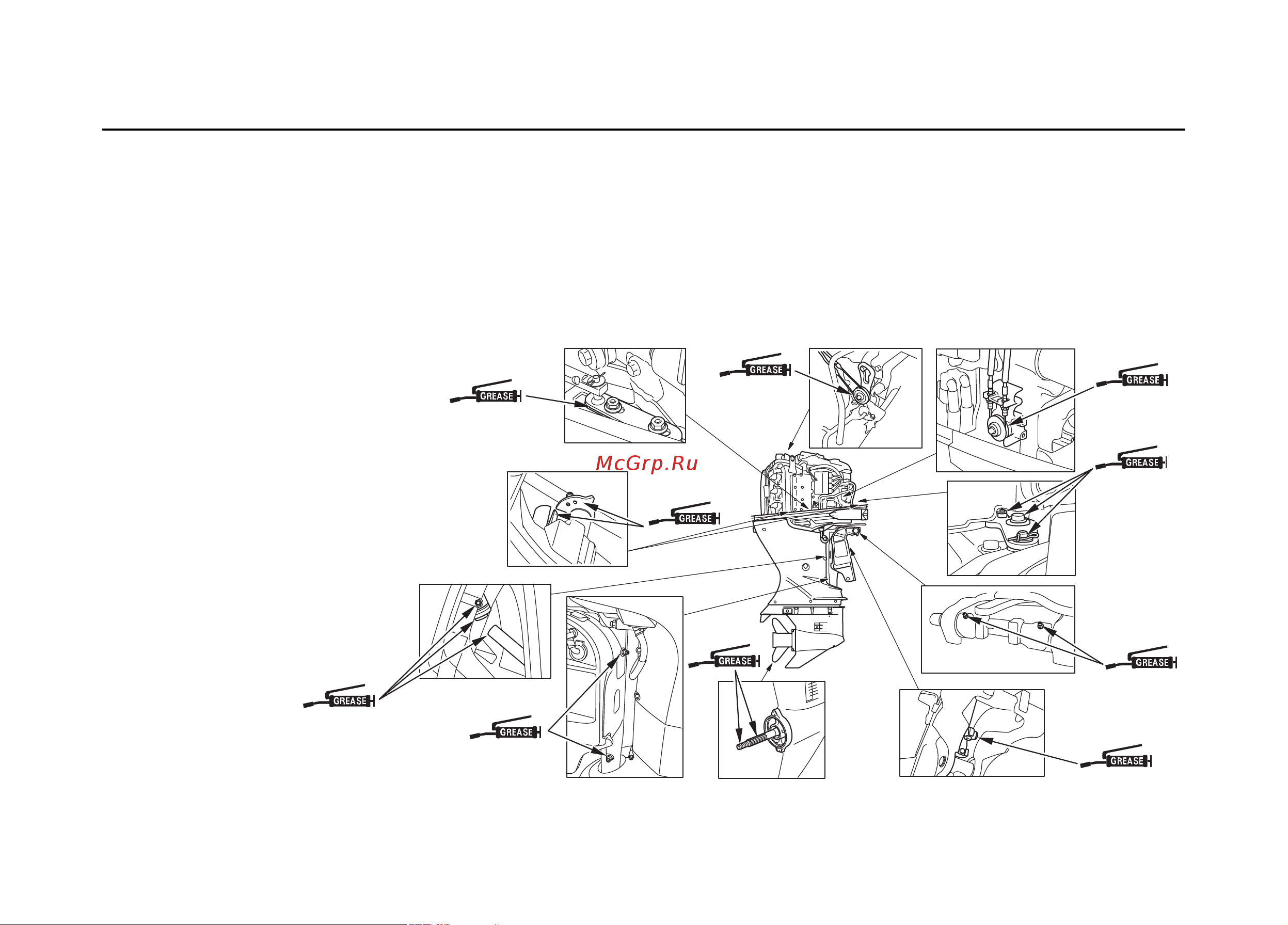

Протрите двигатель снаружи ветошью, смо-
ченной в чистом масле. Смажьте морской
противокоррозионной смазкой следующие
элементы:
Периодичность смазки:
Первая смазка выполняется через 20 мото-
часов или через месяц после приобретения
подвесного мотора, в дальнейшем — через
каждые 100 моточасов или 6 месяцев.
ПАМЯТКА
Смажьте антикоррозионным маслом те
•
шарниры, куда не может проникнуть
консистентная смазка.
При эксплуатации в соленой воде смазку
•
необходимо выполнять чаще.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ОСЬ ПРИВОДА /
НАПРАВЛЯЮЩАЯ
ТЯГИ ПРИВОДА
(Тип DBW)
РЫЧАГ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ/
ВАЛ РЫЧАГА
ПЕРЕКЛЮЧАТЕЛЯ
(Тип R1, R2 и R3)
ШКИВ ПРИВОДА
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
(Тип R1, R2 и R3)
РЫЧАГ ПЕРЕКЛЮ-
ЧАТЕЛЯ/
ФИКСИРУЮЩИЙ
ВАЛИК/ДАТЧИК
НЕЙТРАЛЬНОЙ
ПЕРЕДАЧИ
ОСЬ МЕХАНИЗМА
ПОДЪЕМА
ГРЕБНОЙ ВАЛПОВОРОТНАЯ ЧАСТЬ
УПОР PTT
(на каждой стороне)
ЗАМОК КОЖУХА ДВИГАТЕЛЯ/ФИКСАТОР
(на каждой стороне)
РЫЧАГ ФИКСАТОРА В ПОДНЯТОМ
ПОЛОЖЕНИИ/КУЛАЧОК
