Toyama 4 такта, 9.8 л.с, 38 кг F9.8BMS [12/16] Транспортировка
![Toyama F5BMS [12/16] Транспортировка](/views2/1511244/page12/bgc.png)
Руководство пользователя
по эксплуатации подвесного лодочного мотора
12
8. ТРАНСПОРТИРОВКА
И ХРАНЕНИЕ
ТРАНСПОРТИРОВКА
Лодочный мотор должен транспортиро-
вать в рабочем положение. В противном
случае масло выльется из картера.
ХРАНЕНИЕ
Храните лодочный мотор в сухом и хоро-
шо проветриваемом месте. Перед длитель-
ным хранением промойте корпус мотора в
пресной воде. Слейте бензин из топливной
системы.
Для консервации вашего мотора обрати-
тесь к дилеру TOYAMA или самостоятельно
осушите топливную систему. Затем выкрути-
те свечу зажигания и вылейте в цилиндр чай-
ную ложку моторного масла, после прокру-
тите мотор ручным стартером и установите
свечу зажигания.

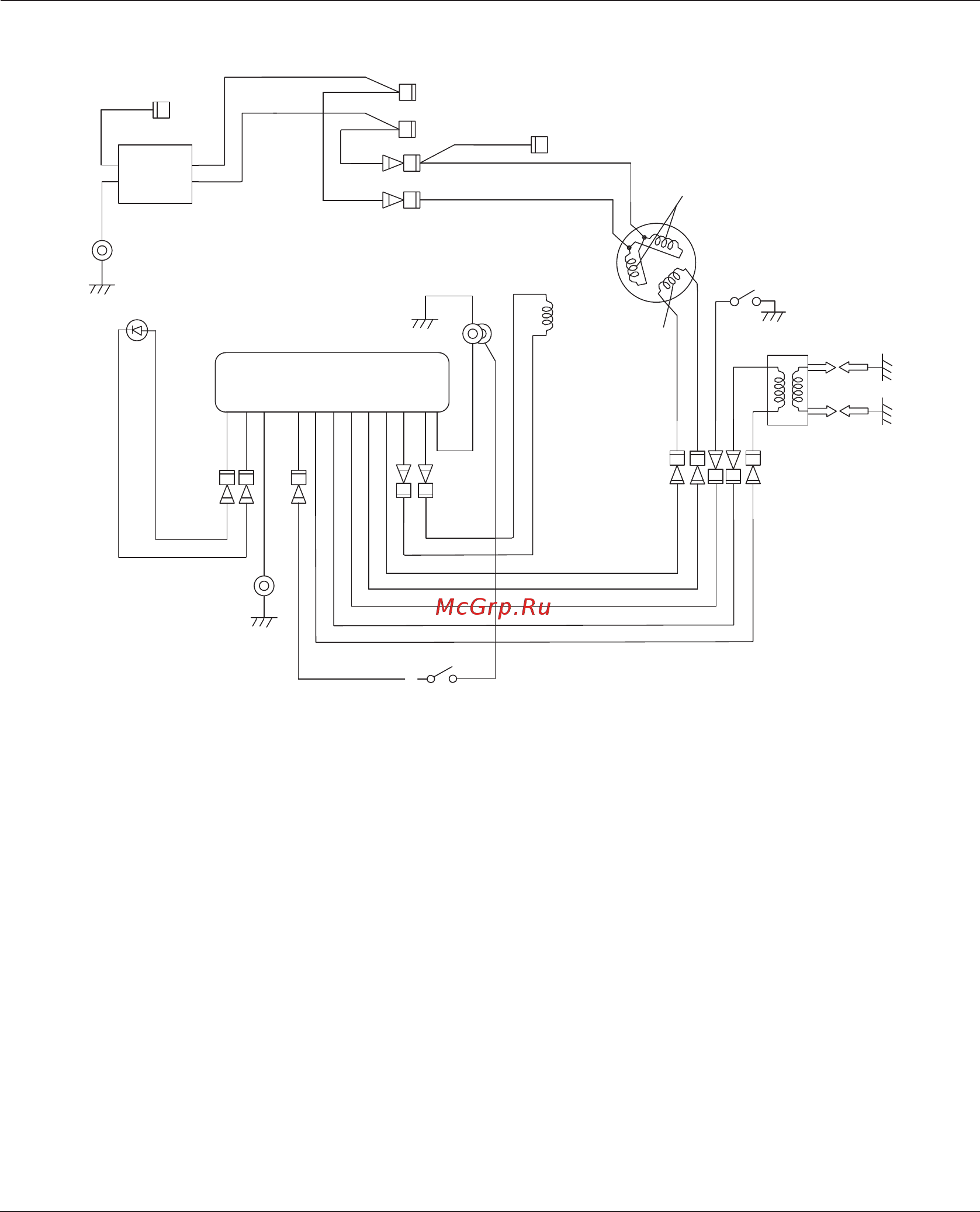

ЭЛЕКТРИЧЕСКАЯ СХЕМА F15BMS и F20ABMS
C.D.I
Аварийный
индикатор
Свеча
зажигания
Магнето
Датчик
давления масла
Датчик
импульсный
Катушка зарядки
Выключатель
Масса
Катушка
статора
Масса
Диодный
мост
Зеленый
Белый
Синий
Коричневый
Красный / БелыйЖелтый / Красный
Желтый
Оранжевый
Красный
Желтый / Красный
Желтый
Черный
БелыйБелый
Черный
ЧерныйЧерный
Черный
Черный
Черный
Черный
Черный
Черный
Красный / Белый
Черный
Синий
Синий
СинийСиний
Оранжевый
ОранжевыйОранжевый
Желтый
Желтый
ЖелтыйЖелтый
Коричневый
КоричневыйКоричневый
Синий
Синий
Синий
Синий
Зеленый
Зеленый
