Руководство пользователя
по эксплуатации подвесного лодочного мотора
7
Поставьте рычаг переключения передач в
нейтральное положение.
ВНИМАНИЕ!
Мотор следует запускать в нейтральном
положении, иначе возможно повреждение
деталей стартерной группы.
Переведите рукоятку управления дрос-
сельной заслонкой (рукоятка газа) в положе-
ние «СТАРТ» (Рис.3). Если мотор холодный,
при запуске вытяните рычаг (подсос) обога-
щения смеси (закрытое положение). Полно-
стью задвиньте рычаг (подсос), когда мотор
прогреется.

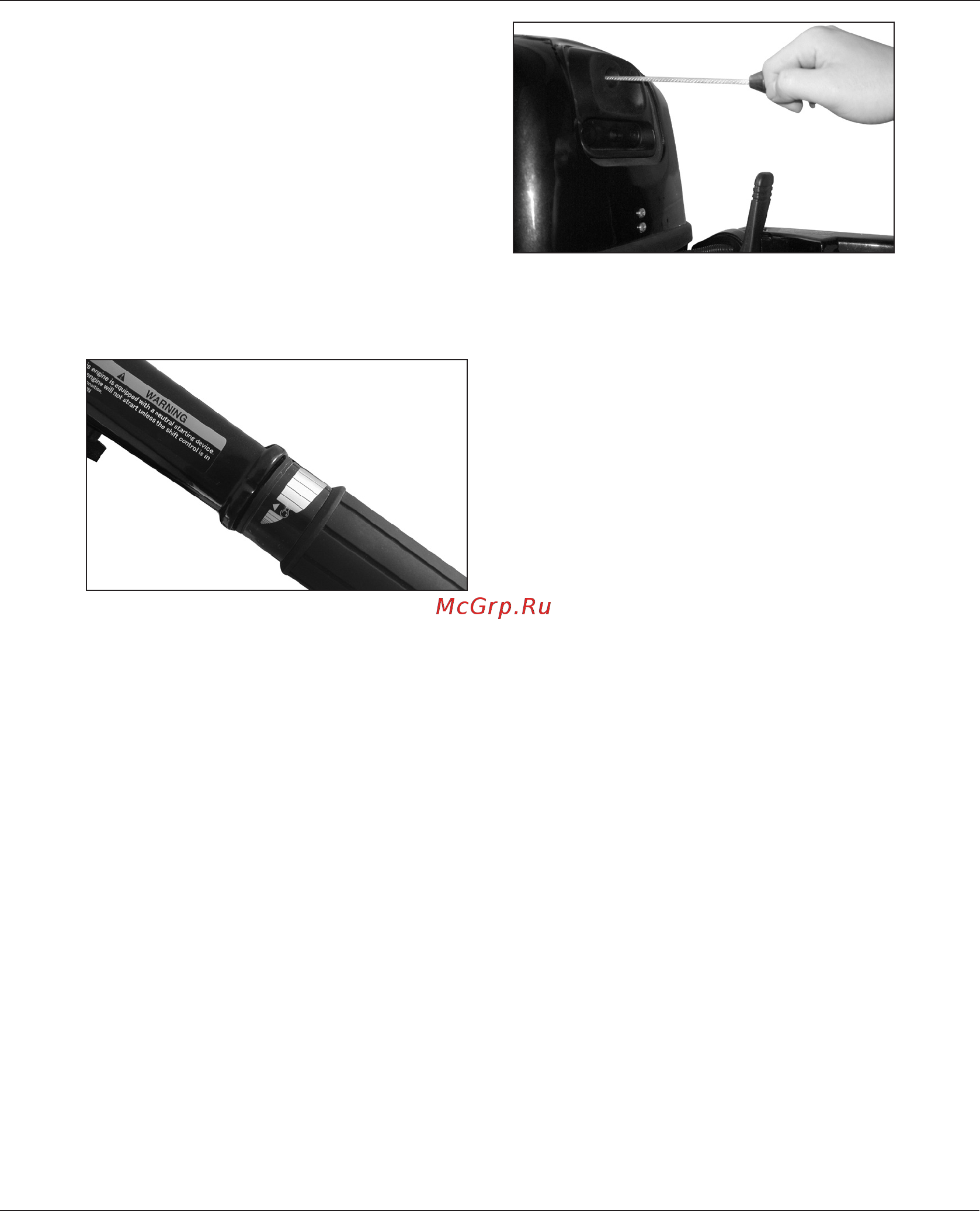

Рис.3 Рукоятка управления
дросельной заслонкой
ВНИМАНИЕ!
Нет необходимости, в использовании ры-
чага (подсоса), когда мотор прогрет. Если
рычаг (подсос) оставить в закрытом (вытя-
нутом) положении, мотор будет не стабиль-
но работать или остановится.
Потяните медленно ручку стартера, пока
не почувствуете сопротивления. Потом рыв-
ком вытяните ручку стартера (Рис.4). При
необходимости повторите. После запуска
мотора, медленно верните ручку стартера в
ее первоначальное положение, прежде чем
ее отпустить.
Рис.4 Ручной стартер
ОСТАНОВКА МОТОРА
ВНИМАНИЕ!
Прежде, чем выключить мотор, дайте ему
возможность остыть в течение нескольких
минут на холостом ходу.
Отсоедините чеку безопасности, дожди-
тесь, пока мотор остановится. Закрутите
воздушный винт на пробке топливного бака
и перекройте топливный кран. Отсоедините
топливопровод, если у Вас внешний топлив-
ный бак.
ИЗМЕНЕНИЕ ТРИМА МОТОРА
Есть 4 или 5 отверстий на корпусе скобы
крепления, предоставляющих возможность
менять угол наклона мотора.
Заглушите мотор. Высуньте стержень три-
ма из скобы крепления, наклоняя мотор. По-
вторно вставьте стержень в нужном положе-
нии. Проведите испытания на разных углах
трима и выберете тот, на котором лодка дает
лучшие показатели.
ОСТОРОЖНО!
Движение при новом угле трима начинай-
те медленно, чтобы понять, как ведет себя
лодка. Неправильный угол трима может
вызвать потерю управления.
