УСТАНАВЛИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ ПАРАМЕТРЫ

1. Нижний предел отключения по напряжению <U (шаг 1В) 120-210

(170В – значение по умолчанию)

2. Верхний предел отключения по напряжению >U (шаг 1В) 230-300

(250В- значение по умолчанию)

3. Время задержки включения Ton (шаг 5 с) 5-600 с (15 с – значение

по умолчанию)

4. Верхний предел отключения по току Is (шаг 1А) 16-In (In – значение

по умолчанию)

4. Время отключения при перегрузке по току Ta (шаг 1 с) 5-600с (90с –

значение по умолчанию)

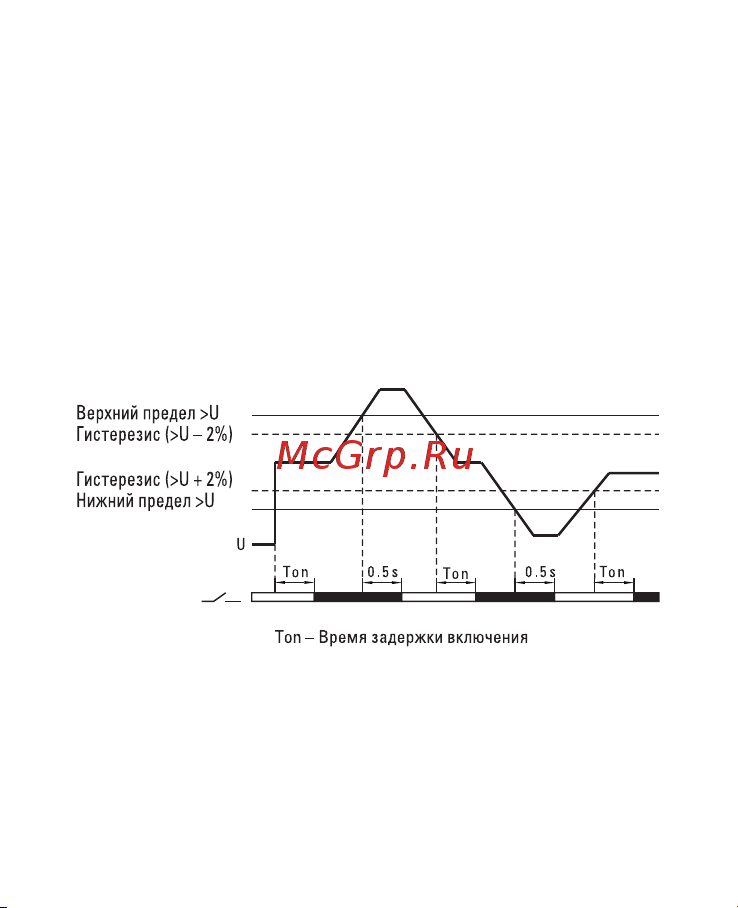

Диаграмма работы реле при выходе напряжения за установленные

пределы представлена на рисунке 1.

Рис. 1 Диаграмма напряжения реле

Диаграмма работы реле при превышении установленного тока

представлена на рисунке 2.
