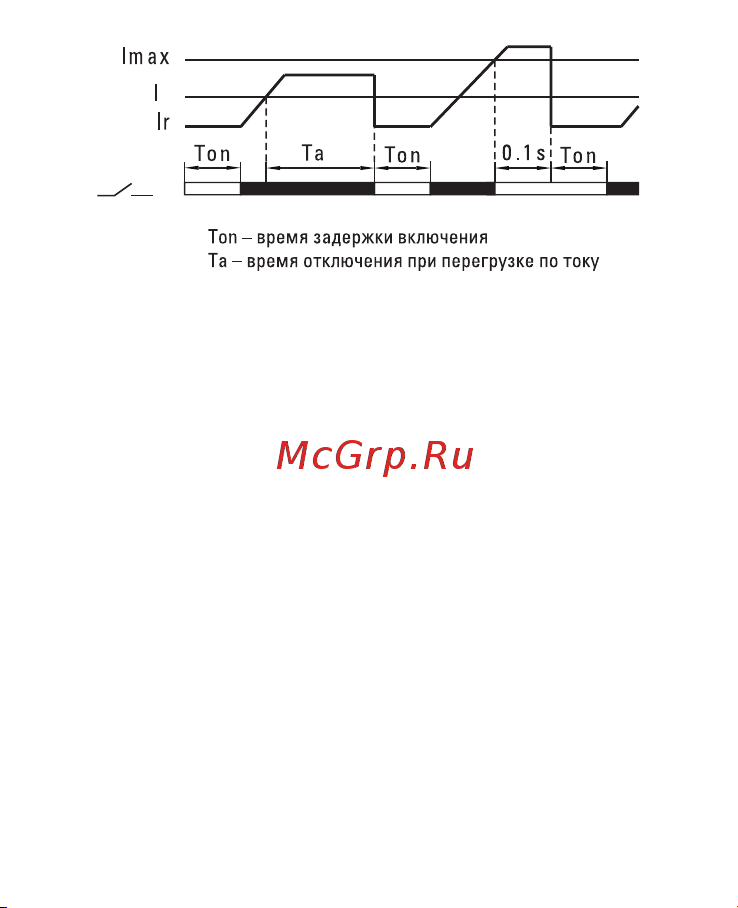

Рис. 2 Диаграмма тока реле

3. ПОРЯДОК МОНТАЖА И ЭКСПЛУАТАЦИИ

Установите прибор на DIN-рейку шириной 35мм. Подключите прово-

да в соответствии со схемой на рисунке 8. Сечение проводов должно

соответствовать максимальному току нагрузки. Для защиты от пере-

грузок и короткого замыкания перед прибором необходимо устано-

вить автоматический выключатель с током отключения в соответ-

ствии с током ограничения реле. При использовании многожильного

провода, необходимо применять кабельные наконечники, чтобы не

повредить жилы при обжатии винтом в клемме.

При подаче напряжения на прибор, цифровой индикатор покажет

действующее значение напряжения в сети и будет мигать (рис.3).

Мигание индикатора означает, что напряжение на выходе прибора

отсутствует. Если напряжение в сети находится в установленном

диапазоне, через время Ton (15 секунд значение по умолчанию) про-

изойдет включение нагрузки и индикатор перестанет мигать. Если

напряжение не в установленном диапазоне, нагрузка к сети не под-

ключится до тех пор, пока напряжение не придет в норму. При этом,

если при перезагрузке напряжение находится ниже установленного

нижнего предела или выше установленного верхнего предела, мигает

соответствующий индикатор ошибки.
