Евроавтоматика F&F PK-1P/Un24V EA06.001.003 Инструкция по эксплуатации онлайн

Евроавтоматика PK-1P-230 Инструкция по эксплуатации онлайн

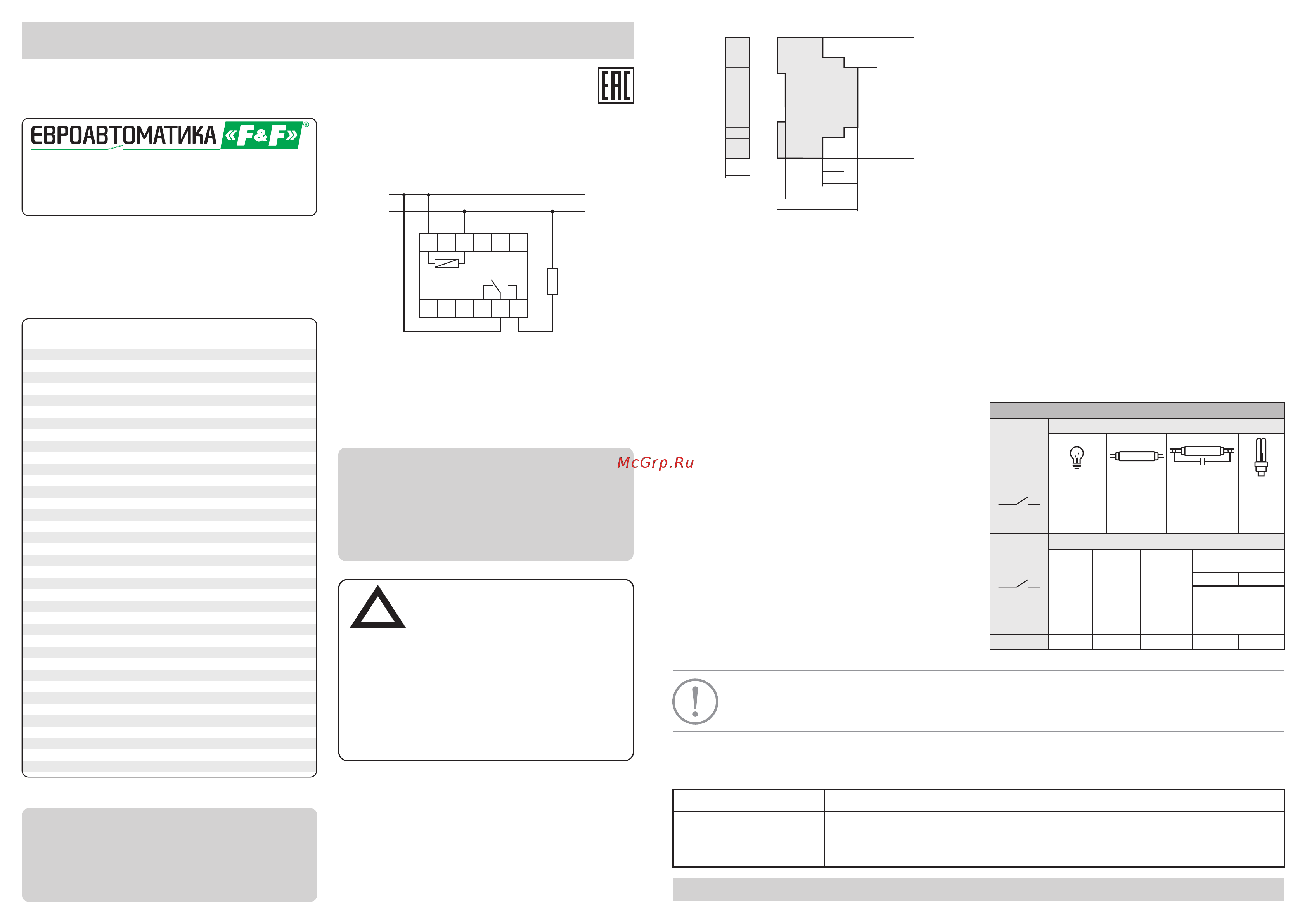

ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е ратурах) , для иск лючения пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-1P со
следующими напряжениями питания:
џ 230, 110 V AC;
џ 12, 24, 36, 48 V AC/DC.
Реле электромагнитное PK-1P-230
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Реле электромагнитное PK-1P-230 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Назначение
Комплект поставки
Упаковка................................................................................ 1 шт.
Руководство по эксплуатации.............................................. 1 шт.
Реле электромагнитное........................................................ 1 шт.
1. Отключить питание.
4. Включить питание.
3. Нагрузку подключить между нулевым проводом и
зажимом 12.
Реле электромагнитное PK-1P выполнено в одномодульном
корпусе для крепления на DIN-рейку 35 мм. На передней
панели имеется индикатор (светодиод) питания/смены
положения контактов исполнительно реле.
Схема подключения
Подключение
2. Провод фазы (L) подключить к зажимам 1 и 11, провод
нуля (N) к зажиму 3.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Данные контактов:
питания (Uн), В 230 AC +10/-15%
Количество контактов 1
Тип контактов NO/NC
Номинальное напряжение контактов, В 250 AC
Номинальный коммутируемый ток, А 16 AC-1
Время срабатывания/возврата, не более, мс 40/20
Данные катушки:
Номинальное напряжение
Частота питающей сети, Гц 50
Напряжение отпускания 0,7Uн
Потребляемый ток, не более, мА 30
Дополнительные данные:
Номинальное напряжение изоляции, В 400 AC
- контакт-катушка 2,5
- контакт-контакт 1,0
6
Механический ресурс, циклы > 3х10
Максимальная частота коммутации, цикл/час:
Напряжение пробоя, кВ:
- при номинальной нагрузке 600
Степень защиты корпуса IP20
- без нагрузки 18 000
Монтаж на DIN-рейке 35 мм
Артикул EA06.001.004
- работы -25...+50
Категория перенапряжения III
- хранения -50...+50
Момент зажатия (затяжки), Нм 0,4
Габариты (ШхВхГ), мм 18x90x65
Индикация 1 светодиод
Температура окружающей среды, ºC:
Степень загрязнения среды 2
2
Подключение винтовые зажимы, 2,5 мм
Код ETIM EC001437
Тип корпуса 1S
1
2
3
4
5
6
7
8
9
10
11
12
~
~
RH
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
Условия реализации и утилизации
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического характера;
Условия транспортировки и хранения
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
- изделия, предъявленные без паспорта предприятия;
- изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
В гарантийный ремонт не принимаются:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обеспечивающим сохранение
упакованных изделий от механических воздействий и
воздействий атмосферных осадков. Хранение изделия
должно осуществляться в упаковке производителя в закрытых
помещениях с естественной вентиляцией при температуре
окружающего воздуха от минус 50° до плюс 50°С и
относительной влажности не более 80 % при температуре
+25°С.
Размеры корпуса
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Обслуживание
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Условия эксплуатации
Гарантийное обслуживание выполняется производителем
изделия. Послегаран тийное обслу ж ивани е изделия
выполняется производителем по действующим тарифам.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность воздуха
до 80% при 25°С. Рабочее положение в пространстве -
произвольное. Высота над уровнем моря до 2000м.
Окружающая среда – взрывобезопасная, не содержащая пыли
в количестве, нарушающем работу реле, а также агрессивных
газов и паров в концентрациях, разрушающих металлы и
изоляцию.
Эксплуатация изделия должна осуществляться в соответствии
с требованиями, изложенными в руководстве по эксплуатации.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Рел е д о л ж н о у с т а н а в л и в а т ь с я и об с л у ж и в а т ь с я
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно передать
бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на свалку или
оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-2017, действующей технической
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют!
18
65
60
31,5
16,5
45
62
90
Штамп ОТК
Дата продажи
Дата выпуска
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
