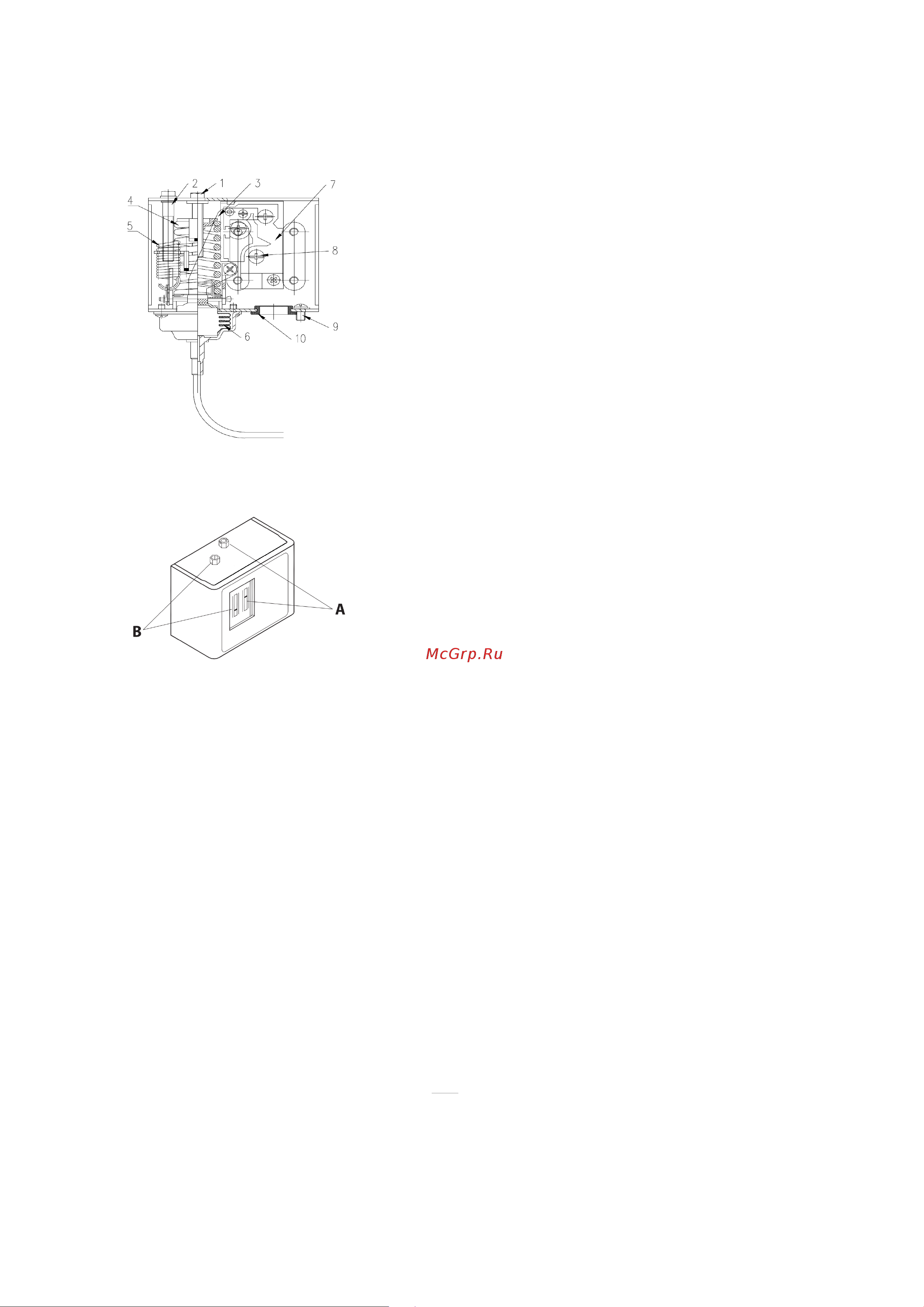

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ:

1 –

Гофрированная труба

2 –

Винт заземления

3 –

Переключающий контакт SPDT

4 – Пружина, регулирующая температуру

5 –

Основной рычаг

6 –

Регулировочный винт температуры

7 –

Пружина регулировки гистерезиса

8 –

Регулировочный винт настройки гистерезиса

9 –

10 –

Переключающий контакт

Кабельный ввод

НАСТРОЙКА ТЕМПЕРАТУРЫ СРАБАТЫВАНИЯ

для

регулировки температуры винт(А

)

относительно

регулировочной пластины шкалы (А). Используйте

шестигранную отвертку или отвертку с прорезями, чтобы

отрегулировать винт (В) относительно пластины шкалы (В)

(можно использовать специальное отверстие на стопорной

пластине). Регулировка производится с помощью вращения

регулирующих винтов. Вращение по часовой стрелке —

увеличение уставки, вращение против часовой — уменьшение.

Внимание: при регулировке гистерезиса (В) будьте внимательны с усилием, приложенным к

регулятору, когда находитесь в «крайних» точках настройки. Вы можете повредить механизм,

если будете пытаться выкрутить винт «до упора».

Для использования реле температуры в качестве термостата защиты от замораживания

необходимо использовать для подключения клеммы 1-3.

Реле температуры поставляется с заводской настройкой 7°С (уставка срабатывания 12°С, гистерезис

5°С). При падении температуры ниже 7°С контакты 1-3 разомк нутся, а контакты 1-5 замкнутся.

Обратное переключение контактов произойдет автоматически при повышении температуры выше

12 С.

МОНТАЖ, ПОДКЛЮЧЕНИЕ. Монтаж осуществляется в непосредственной близости от

теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса

термостата производится с помощью саморезов. Капилляр температурного реле аккуратно
