разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр

затягивается внутрь вент установки.

Рекомендации по монтажу. Капилляр термостата должен быть установлен непосредственно после

калорифера по потоку воздуха. Капилляр термостата должен перекрывать все сечение воздуховода.

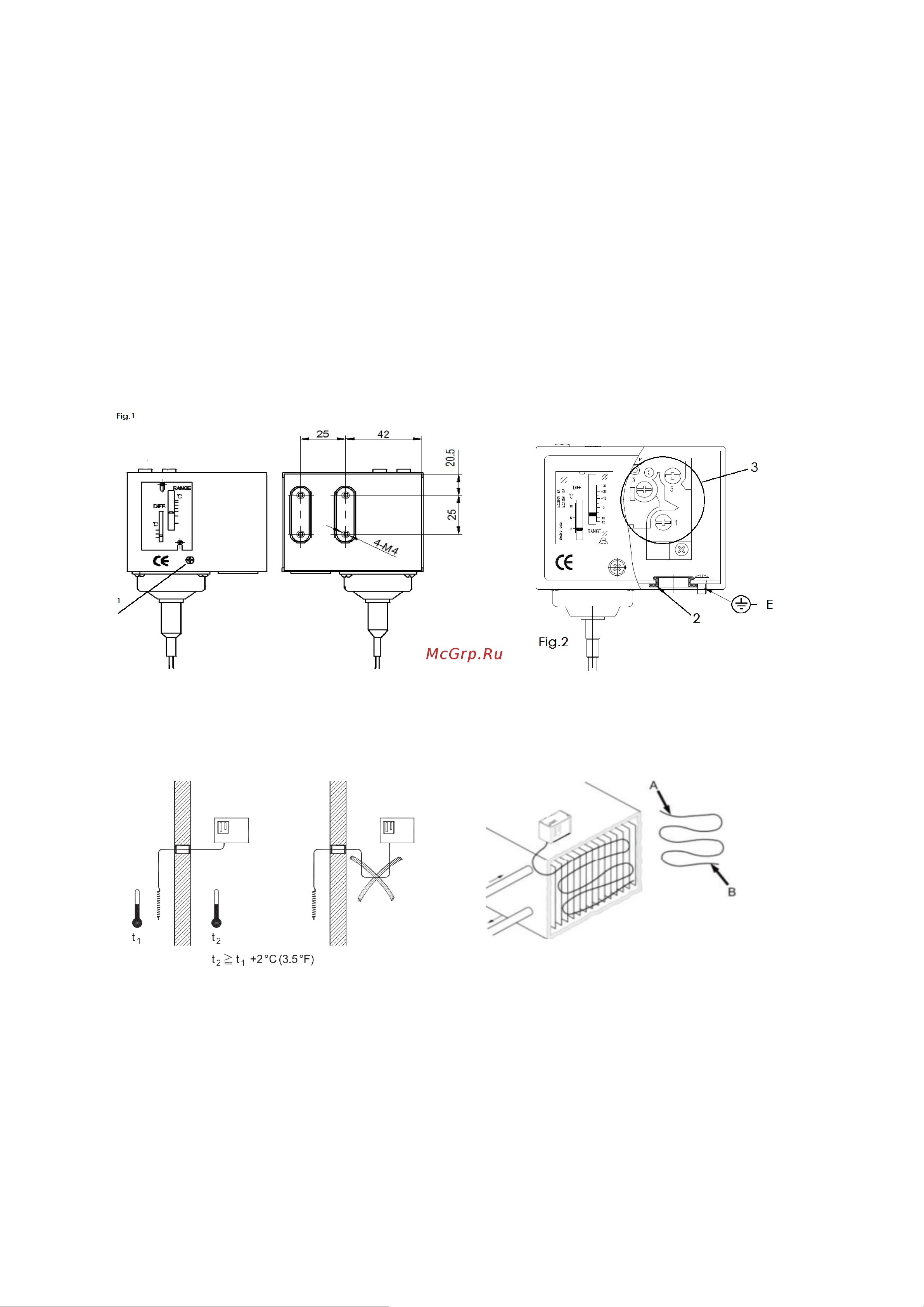

Ослабьте винты крепления (1) и снимите переднюю крышку. Проведите провод через кабельный

ввод (2) подключите контакты к соответствующим клеммам (3) и подключите провод заземления к

соответствующей клемме (Е). Наденьте защитную крышку на корпус реле температуры и затяните

винты (1). Закрепите корпус термостата на плоской поверхности с помощью кронштейна (входит в

комплект поставки).

Не прикасайтесь к внутренним движущимся частям, чтобы не повредить механизмы. Обратите

внимание: Температура корпуса реле температуры при проверке должна быть минимум на 2°С выше

температуры капилляра (уставки температуры).

Капиллярная трубка прокладывается с теплой стороны калорифера поперечно или параллельно

теплообменным трубам (мы рекомендуем параллельную прокладку) с покрытием всей площади

(для защиты калориферов большой площади может понадобиться 2, 3 или более защитных

термостатов). Во избежание повреждения капиллярной трубки рекомендуется выдерживать

минимальный радиус изгиба 20мм.

При установке на настенный кронштейн допустимая вибрация корпуса выключателя находится в

диапазоне 0-1000 Гц. Установите капиллярную трубку в воздуховоде или в любом другом месте, где
