ПРИЛОЖЕНИЕ В

(обязательное)

Схемы включения счетчиков

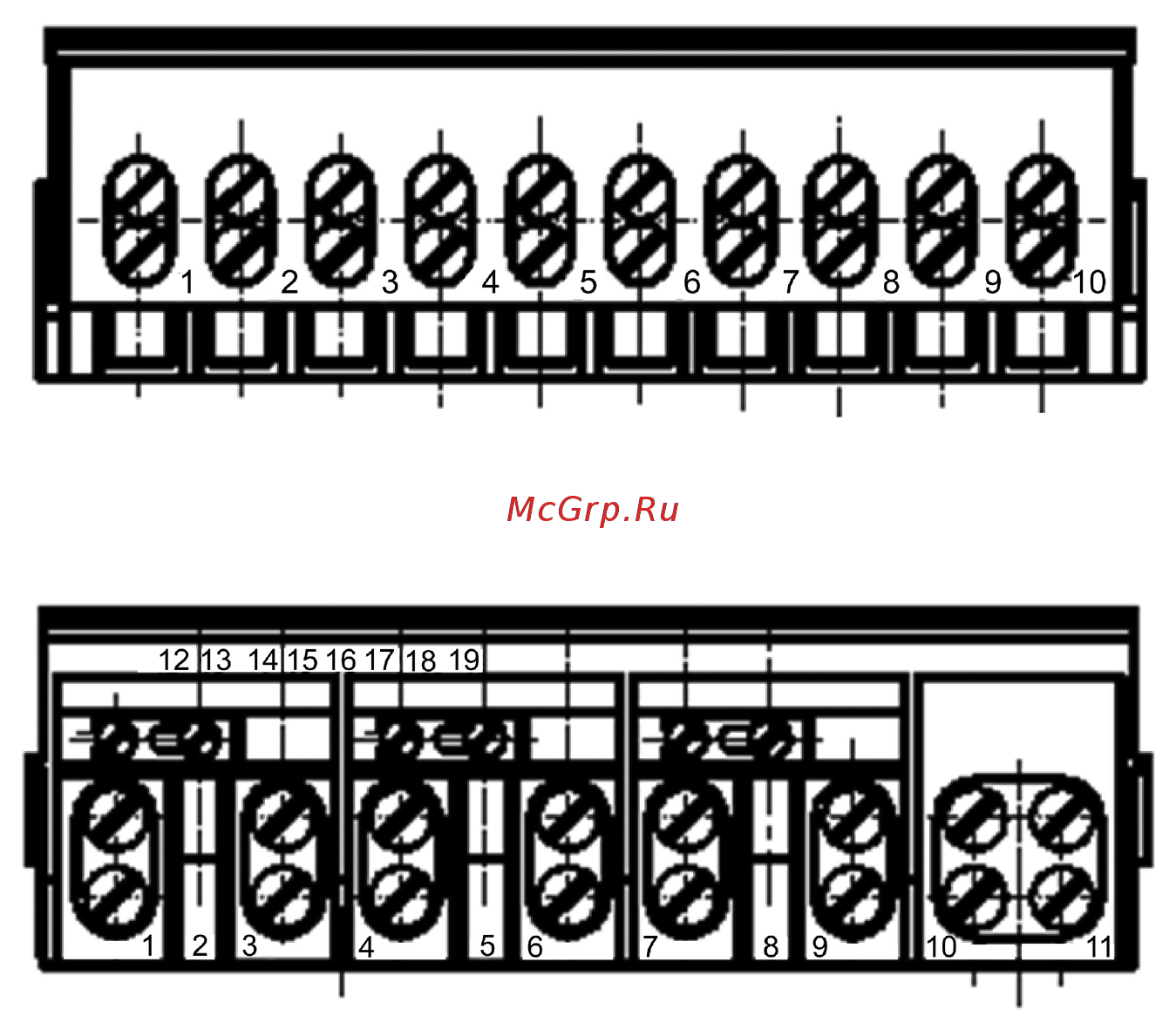

Маркировка колодки зажимов счетчиков

ЦЭ6850М 1-1,5, 5-7,5 А

Маркировка колодки зажимов счетчиков

ЦЭ6850М 5 -100 А

Примечание – нумерация зажимов 1-11 – условная.
