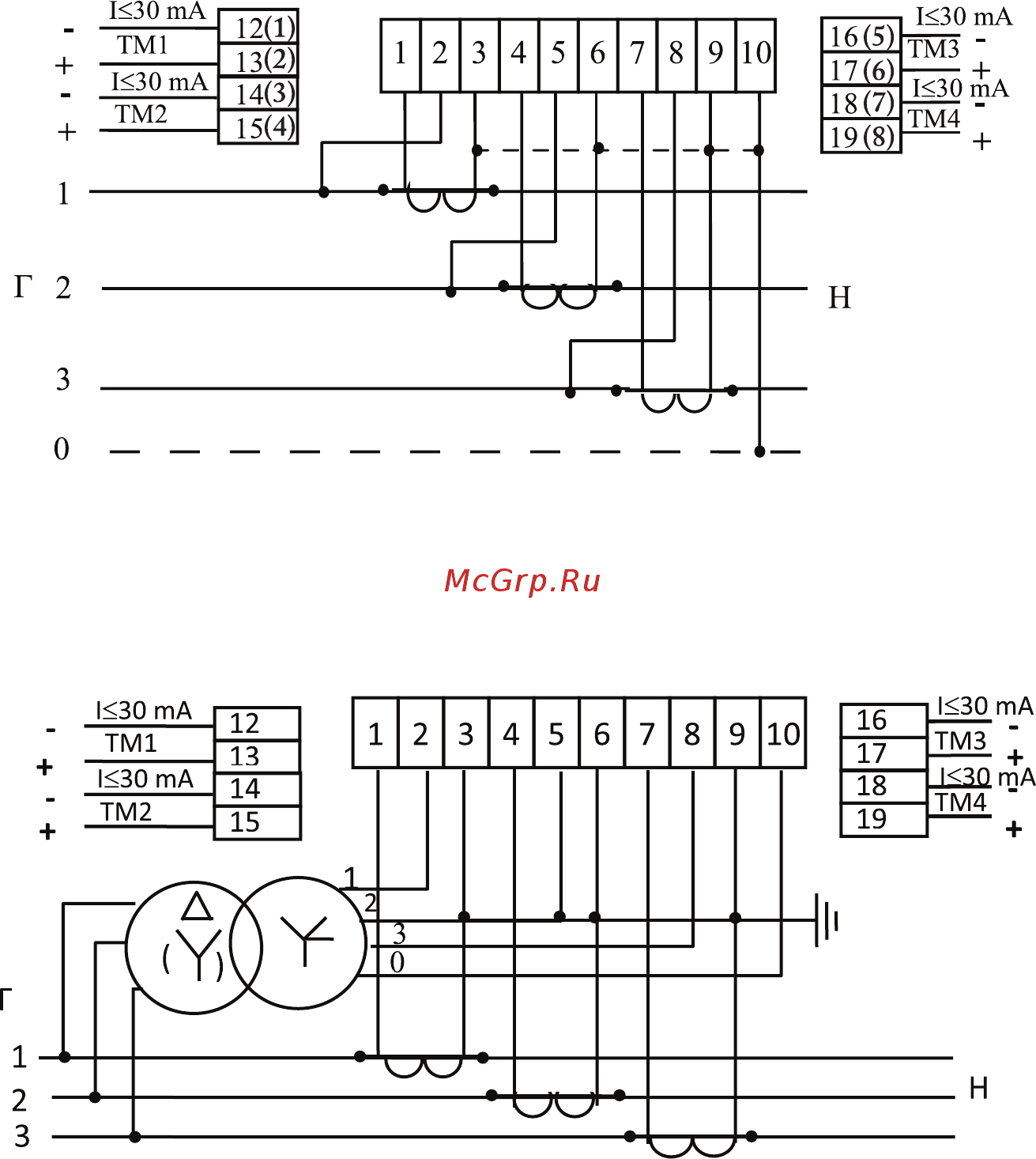

Схема включения счетчиков

ЦЭ6850М 220В 1-1,5А; ЦЭ6850М 220В 5-7,5А

Схема включения счетчиков

ЦЭ6850М 220В 1-1,5А; ЦЭ6850М 220В 5-7,5А

(трансформаторное включение)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Содержание

Руководство по эксплуатации инес 11152 51 1 рэ 1
Счётчик электрической энергии трёхфазный 1
Цэ6850м 1
Активную энергию мощность обоих направлений ai ae реактивную энергию мощность обоих направлений ri re энергию мощность потерь обоих направлений li le накопление энергии по тарифам и суммарно нарастающим итогом за месяц за сутки фиксация максимальных мощностей осуществляется по всем шести видам энергий 3 обозначение модификаций счетчика структура условного обозначения счетчика приведена на рисунке 3 5
Во всех исполнениях присутствует модуль оптопорта счетчики цэ6850м выпускаются с номинальным напряжением 220 в имеют расши ренный диапазон по напряжению от 0 2 5
До 1 15 5
И могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57 7 до 220 в исполнения счетчиков классов точности в зависимости от номинального напряже ния номинального и максимального тока приведены в таблице 3 5
Рисунок 3 структура условного обозначения счетчика 5
Условное обозначение счетчиков 5
Цэ6850м 0 2s 0 5 220в 1 1 5а х х х ш31 5
Цэ6850м 0 2s 0 5 220в 5 7 5а х х х ш31 5
Цэ6850м 0 5s 1 220в 1 1 5а х х х ш31 5
Цэ6850м 0 5s 1 220в 5 7 5а х х х ш31 5
Цэ6850м 1 2 220в 5 100а х х х ш31 5
Цэ6850м х х х х х х х ш31 5
Таблица 3 8
Продолжение таблицы 3 9
Рисунок 3 диаграмма распределения активной и реактивной энергии мощности по квадрантам 13
Авс 15
Ошб 15
Подключение импульсных выходов тм1 тм4 контакты 12 19 2 микропереключатель электронной пломбы вскрытия крышки клеммной колодки 3 подключение резервного источника питания контакты 26 27 4 подключение интерфейсов разъем 30 контакты 1 6 16
Рисунок 4 а для корпуса ш31 16
Рисунок 4 б в модернизированном корпусе ш31 16
Рисунок 4 схема подключения импульсных выходов 17
Рисунок 4 схема подключения счетчика к резервному источнику питания 17
В данном примере год разбит на два сезона с 1 января по 4 апреля и с 12 октября по 22
Для задания действия одного тарифа на все сутки достаточно указать любое время суток счетчик позволяет задавать до 36 различных суточных расписаний переключений тарифов список тарифных расписаний 4 структура сезона seson сезон определяет неизменную тарификацию на время от одного дня до календарного года время действия сезона определяется от указанной даты начала сезона до начала действия следующего сезона в календарном году в случае если в списке сезонов отсутствует сезон с датой начала календарного года то с начала года действует сезон имеющий наибольшую дату в пределах времени действия сезона тарификация по дням недели остается неизменной на каждый день недели может быть задано свое тарифное расписание пример построения сезонов в календарном году приведен в таблице 4 22
И на рисунке 4 22
Рисунок 4 22
Таблица 4 22
Ки вручную с кнопок счетчика п 5 или по цифровым интерфейсам п 5 если уход составил более 30 с то коррекцию следует проводить в течение нескольких дней или вос пользоваться командой установки времени коррекция в минус осуществляется обнулением показаний секунд если текущее значение секунд было не более 29 коррекция в плюс вы полняется установкой показаний 59 с если текущее значение секунд было 30 и более при низких и высоких температурах уход часов счетчика может составлять до 9 с сутки в счетчике имеется возможность ввести автоматическую коррекцию хода часов на заводе изготовителе часы были откалиброваны при нормальной температуре если в счетчике имеет место уход часов то можно рассчитать и изменить калибровочный коэффициент хода часов за несколько суток рассчитать суточный уход часов с точностью до десятых долей секунды для отстающих часов со знаком для спешащих со знаком считать из счетчика калибровочный коэффициент и из таблицы 4 выбрать соответствую щий ему суточный уход часов сло 24
Таблица 4 24
Пароли passz и маски crw0z доступа ограничение доступа к программированию и чтению параметров реализуется посредством паролей в журнале программирования фиксируется пароль по которому был осуществлен доступ к программированию счетчик поддерживает до восьми паролей длиной до 8 симво лов пароли и маски доступа может изменить только администратор пароль 0 пустой па роль без символов считается выключенным только администратор может изменить конфигурацию доступных пользователям пароли 1 7 для программирования и чтения групп параметров и конфигурацию параметров выдаваемых в режиме беспарольного считывания данных внимание если три раза подряд неверно ввести пароль доступа к счетчику счетчик бло кируется до окончания интервала усреднения мощности параметр taver 4 1 очистка накопленных данных счетчика при установке счетчика на новый объект рекомендуется обнулить счетчик при очистке счет чика обнуляются энергии нарастающим итогом всех каналов по всем тарифам энергии накопленные за все календарны 25
Продолжение таблицы 4 25
Очистка пароля доступа масок запрета записи и чтения счетчик позволяет изменять пароли доступа для запрещения несанкционированного про граммирования и чтения счетчик позволяет запретить программирование по цифровому интерфейсу для ограниче ния возможности несанкционированного программирования в критических ситуациях когда утерян пароль доступа запрещено программирование предусмотрена установка данных параметров по умолчанию пароль доступа 0 777777 остальные пароли не заданы маска общего чтения разрешено все остальные маски запрещено все для установки значений по умолчанию необходимо перейти в группу окон служебная информация окно актуальная информация перевести счетчик в режим программирования нажать кнопку дстп на жки выво дится значок в течении 3 секунд нажать кнопку прсм на жки выводится текст acces и обратный отсчет времени и затем нажать кнопку прсм дата и время установки паролей по умолчанию фиксируются в журнале программирования счетчика 26
Порядок работы 26
Снятие показаний счетчика возможно как в ручном так и в автоматизированном режиме в автоматизированном режиме полную информацию об энергопотреблении можно полу чить с помощью пэвм через интерфейс обмен данными через интерфейсы приведен в п 5 в ручном режиме данные отображаются на жки в окне шириной восемь деся тичных зна ков с десятичной точкой и символьными множителями к 103 м 106 мк 109 полный список форматов вывода измеренных вычисленных и накопленных параметров приведен в таблице 5 26
Таблица 5 26
2s 0 5s 40
А пределы допускаемых значений основной относительной погрешности при изме рении реактивной энергии и реактивной мощности 40
В процентах при трехфазном сим метричном напряжении и трехфазном симметричном токе с учетом п а не превышают значений указанных в таблицах а и а 40
А пределы допускаемых значений основной относительной погрешности при измере нии полной мощности 41
А пределы допускаемых значений основной относительной погрешности приведен ные в таблицах а а 1 нормируют при трехфазном симметричном напряжении и трех фазном симметричном токе для информативных значений входного сигнала напряжение 0 2 1 15 41
В процентах при трехфазном симметричном напряжении и трех фазном симметричном токе с учетом п а не превышают значений указанных в таблицах а и а 41
В процентах с учетом п а не превы шают значений указанных в таблице а 41
Частота измерительной сети 47 5 52 5 гц а пределы допускаемых значений основной относительной погрешности при измере нии среднеквадратических значений силы тока 41
А пределы допускаемых значений основной относительной погрешности при измере нии удельной энергии потерь в цепях тока 42
В процентах с учетом п а не превышают значений указанных в таблице а 0 42
2s 0 5s 43
5 инд 43
5 инд 0 5 емк 43
Биты данных 8 59
Скорость бит с выбрать скорость заданную в п настройки счетчика 59
Стоповые биты 1 59
Четность нет 59
Приложение д обязательное форматы данных для программирования таблица д1 61
Продолжение таблицы д1 62
Продолжение таблицы д1 63
Продолжение таблицы д1 64
Форматы данных считываемых со счетчика таблица д2 65
Продолжение таблицы д2 66
Продолжение таблицы д2 67
Продолжение таблицы д2 68
Продолжение таблицы д2 69
Продолжение таблицы д2 70
Таблица д3 кодировка значения журнала программирования параметров 71
Таблица д4 кодировка значения маски параметров общего безпарольного чтения 72
