ПРИЛОЖЕНИЕ Г

(обязательное)

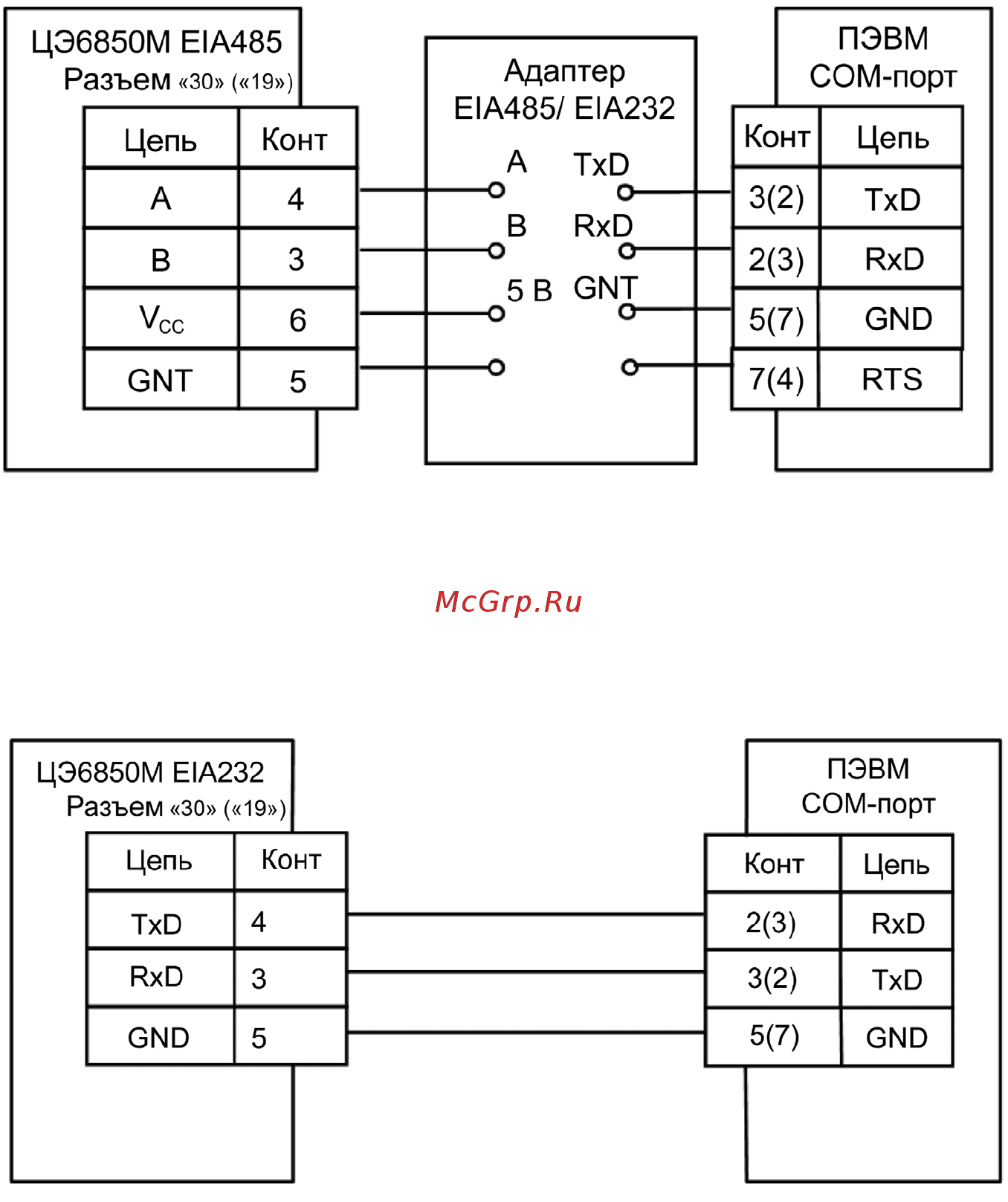

Схемы подключения счетчиков ЦЭ6850M с интерфейсом EIA485

к СОМ-порту ПЭВМ

Примечание – без скобок даны номера выводов для 9-контактного разъема COM-порта, в

скобках для 25 контактного разъема.

Схема подключения счетчиков ЦЭ6850M с интерфейсом EIA232

к СОМ-порту ПЭВМ

Примечание – без скобок даны номера выводов для 9-контактного разъема COM-порта, в

скобках для 25 контактного разъема.
