Рекомендации по настройке счетчика и внешнего модема
при передаче данных через модемное соединение.
Для работы с модемом могут быть использованы счетчики с интерфейсом EIA232 и EIA485.

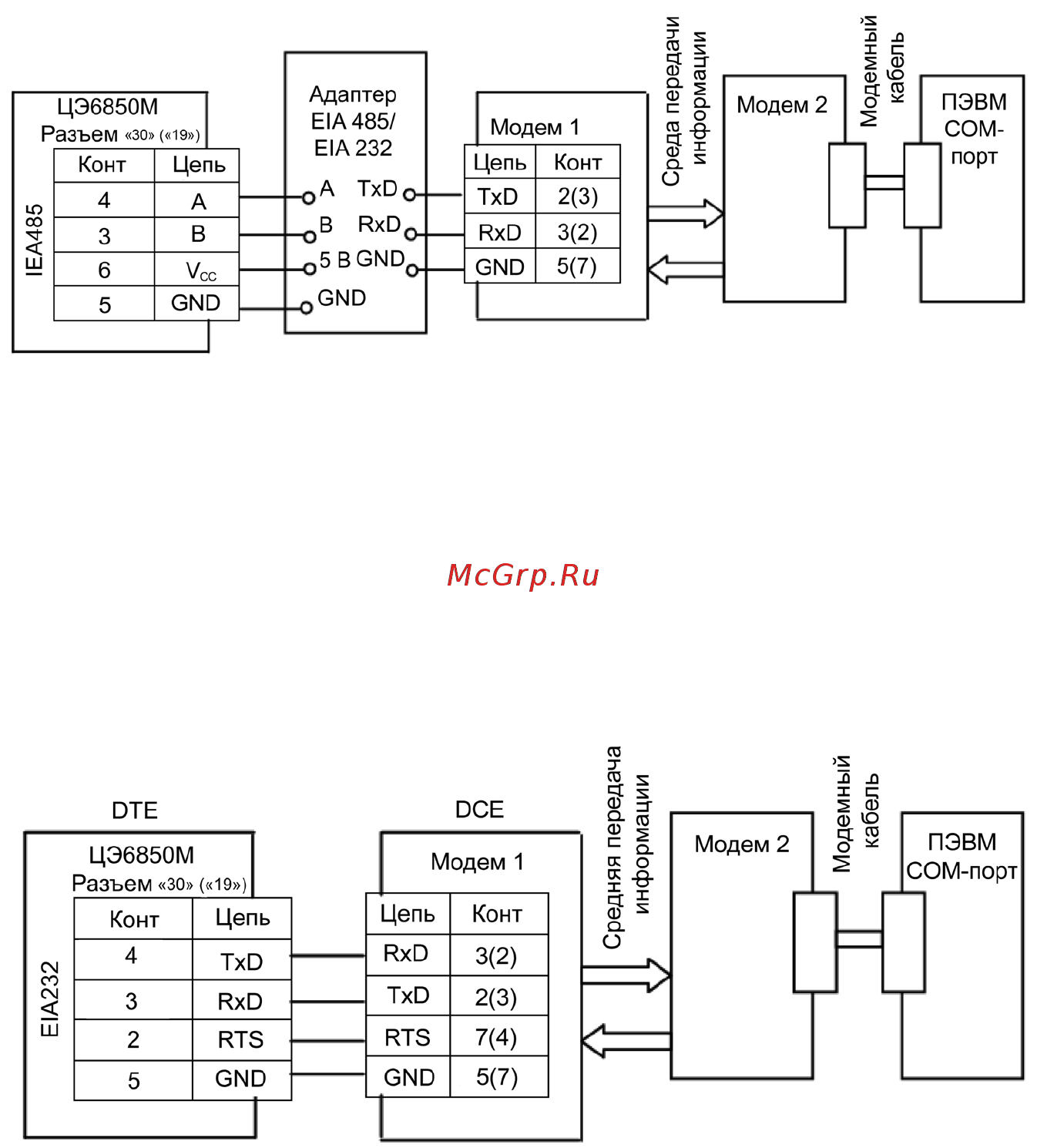

Схема подключения счетчика ЦЭ6850М EIA485 к
СОМ-порту ПЭВМ через модемы.
Примечания:
1. Адаптер EIA485/232 должен иметь функцию автоматического переключения режима
«прием/передача».
2. Приведенное подключение счетчика к адаптеру справедливо при небольшой длине ли-
нии (до 5 м). При больших длинах линии и при групповом подключении следует использовать
схему, приведенную на рисунке 4.5 настоящего руководства.
3. Без скобок даны номера выводов для 9-контактного разъема COM-порта, в скобках для
25 контактного разъема.
Схема подключения счетчика ЦЭ6850М EIA232 к СОМ-порту ПЭВМ через модемы.
Примечания:
1 Без скобок даны номера выводов для 9-контактного разъема COM-порта, в скобках для
25 контактного разъема.
2 Для работы с модемом, передающим данные по телефонной линии, сигнал RTS не тре-
буется.
