Меркурий 231. Руководство по эксплуатации АВЛГ.411152.027 РЭ

Версия 07.2020 Страница 21 из 31

4.5 Использование

4.5.1 Индикация

Счетчик выдает показания непосредственно в инженерных единицах, в частности,

в кВтч при измерении активной энергии и в кварч при измерении реактивной энергии.

При включении счетчика включаются все сегменты ЖКИ в течение 1 с для

проверки его исправности, после чего счетчик переходит в режим индикации текущих

измерений.

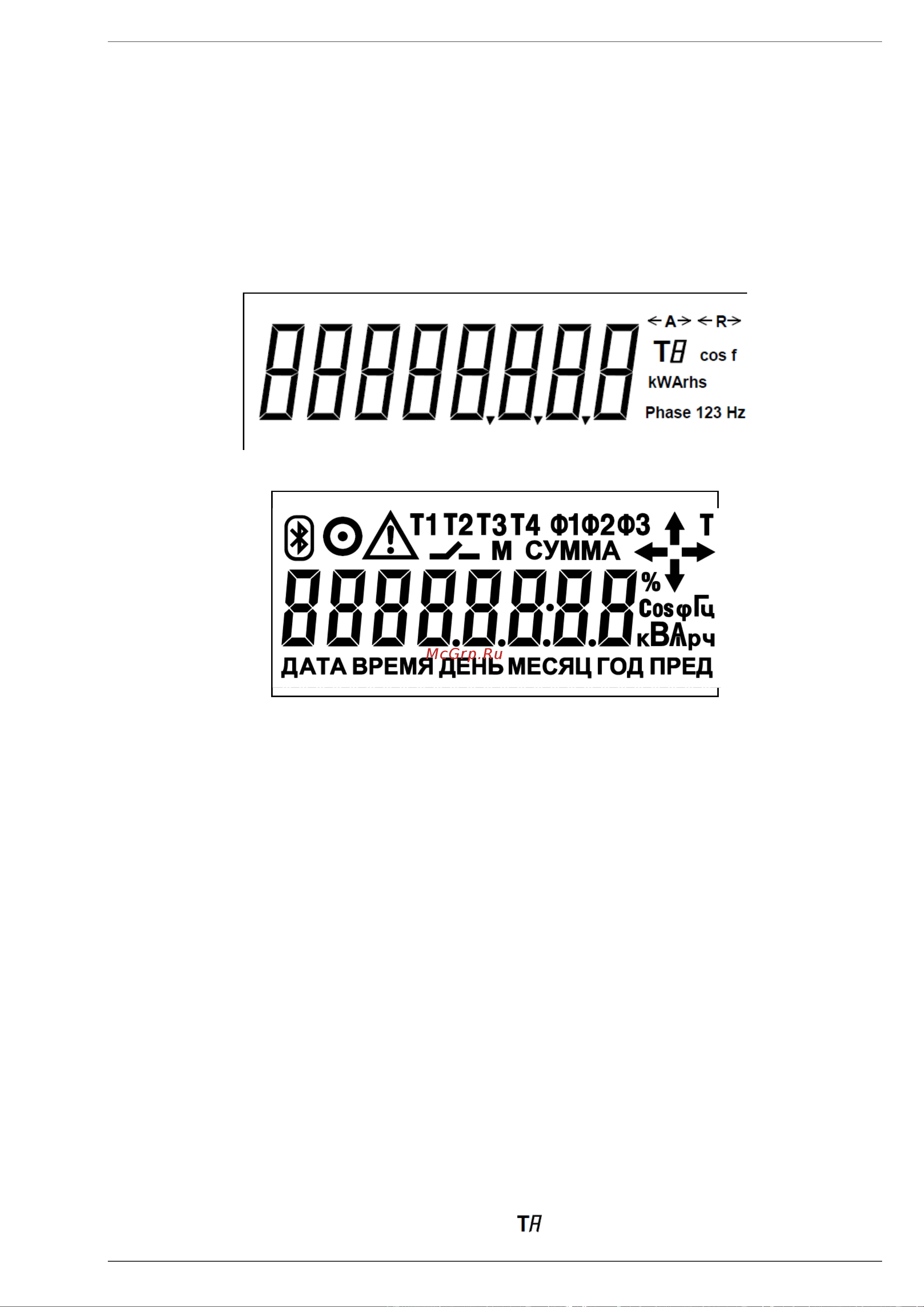

Внешний вид ЖКИ со всеми включенными сегментами приведен на

рисунках 4.9, 4.10.

Рисунок 4.9 – Внешний вид ЖКИ счетчиков без индекса «ш» в коде

Рисунок 4.10 – Внешний вид ЖКИ счетчиков с индексом «ш» в коде

На ЖКИ отображаются до 8 цифр значения выбранного параметра (учтенная

энергия по раздельно каждому тарифу и по сумме тарифов).

Для индикации значений все параметры разделены на основные и

вспомогательные и собраны по группам. К основным параметрам относятся показания

электроэнергии нарастающим итогом и за определенные периоды. К вспомогательным

параметрам относятся мгновенные текущие значения параметров (мощности, токи,

напряжения и т.п.), а также диагностические параметры.

В счетчике используется режим автоматической смены информации по циклу.

Любой из параметров может быть добавлен в цикл индикации или удален из него.

Объем параметров, выводимых на ЖКИ, а также длительность индикации

программируется через интерфейс связи. Длительность индикации программируется с

помощью Конфигуратора отдельно для показаний энергии по текущему тарифу, для

показаний энергии по остальным тарифам и для вспомогательных параметров.

Индикация учтенной активной и реактивной энергии раздельно по каждому

тарифу и по сумме тарифов производится с указанием номера тарифа, с

дискретностью 0,01 кВтч или кварч (два знака после запятой). Рядом с этим

значением указываются:

 вид и направление энергии;

 размерность;

 номер тарифа;

 индикатор фаз: фаза1, фаза2, фаза3.

При индикации суммы по всем тарифам отображается надпись «СУММА» или

буква «А» рядом с номером тарифа (символы ).
