Fubag INMIG 315T SYN LCD 31591 + горелка FB 360 3 m 38446 31591.1 [15/29] Инструкция по эксплуатации

Аппарат можно подключать либо к трехфазной 4 проводной системе с заземленным нулевым проводом либо к трехфазной 3 проводной системе с заземлением в любой точке например с заземленным внешним проводом и эксплуатировать с этими системами 7

Во избежание повреждения аппарата рабочее напряжение указанное в та бличке с номинальными данными должно совпадать с сетевым напряжением 7

Инструкция по эксплуатации 7

Описание аппарата 7

Рабочее напряжение сетевое напряжение 7

Инструкция по эксплуатации 8

Инструкция по эксплуатации 9

Открутите пластиковую гайку крепления катушки установите катушку со сварочной проволокой таким образом чтобы штифт основа ния механизма совпал с отверстием катушки с помощью внутреннего винта под пластиковой гайкой отрегулируйте тормозной ме ханизм тормоз катушки затянуть настолько чтобы при остановке электромотора устрой ства подачи проволоки катушка не двигалась но при работе не блокировалась 9

Установите и затяните пластиковую гайку крепления катушки 9

Установка катушки с проволокой и регулировка тормоза катушки 9

Для замены нижних роликов необходимо ослабить и откинуть прижимные узлы от крутить крепежные винты нижних роликов снять ролик с шестерни для замены верхних роликов необходимо ослабить и откинуть прижимные узлы потянуть на себя ось крепления верхнего ролика преодолев усилие фиксирующей за щелки вывести из прижимного узла шестерню с установленным на ней роликом снять ролик с шестерни при установке роликов использовать обратную последовательность 10

Инструкция по эксплуатации 10

Нажать и удерживать кнопку бестоковой заправки до момента появления проволоки из контактного наконечника горелки 10

Порядок заправки проволоки 10

Распрямить подключенную сварочную горелку ослабить и откинуть прижимные узлы аккуратно отмотать сварочную проволоку с катушки и пропустить через ниппель ввода проволоки по жёлобу подающих роликов в капиллярную трубку настроить усилие прижима роликов с помощью регулировочных винтов прижимного узла рекомендуемые значения прижима диапазон 10

С помощью регулировочных гаек прижимных узлов следует настроить такое усилие прижима при котором сварочная проволока будет стабильно подаваться и проскальзы вать в случае блокировки катушки проволоки 10

Стальная проволока и нержавеющая 2 3 порошковая проволока mig пайка 2 2 5 алюминиевая проволока 1 5 2 10

Узел механизма подачи проволоки 10

Инструкция по эксплуатации 11

Подключение защитного газа 11

Инструкция по эксплуатации 12

Пояснение символов дисплея 12

Mma сварка 13

Вспомогательные параметры 13

Выбор типа сварки вращайте регулятор 3 до выбора метода сварки 13

Для перехода к следующему параметру нажмите кнопку под символом 7 см главу 8 и повторите процедуру см выше 13

Инструкция по эксплуатации 13

Нажмите на кнопку под символом 2 для перехода в главное меню карусель 13

Настройка вспомогательных параметров выбранного метода сварки регулятором 3 рис 3 выберите нужный параметр подтвердите нажатием и отрегу лируйте значение параметра регулятором 3 рис 3 13

Настройка процесса сварки мма tig lift mig manual 13

Подтвердите нажатием на регулятор 3 рис 3 13

Mig manual 14

Tig lift 14

Инструкция по эксплуатации 14

Переход к экрану настройки основных параметров сварки нажмите на кнопку под символом 5 или 10 см главу 8 14

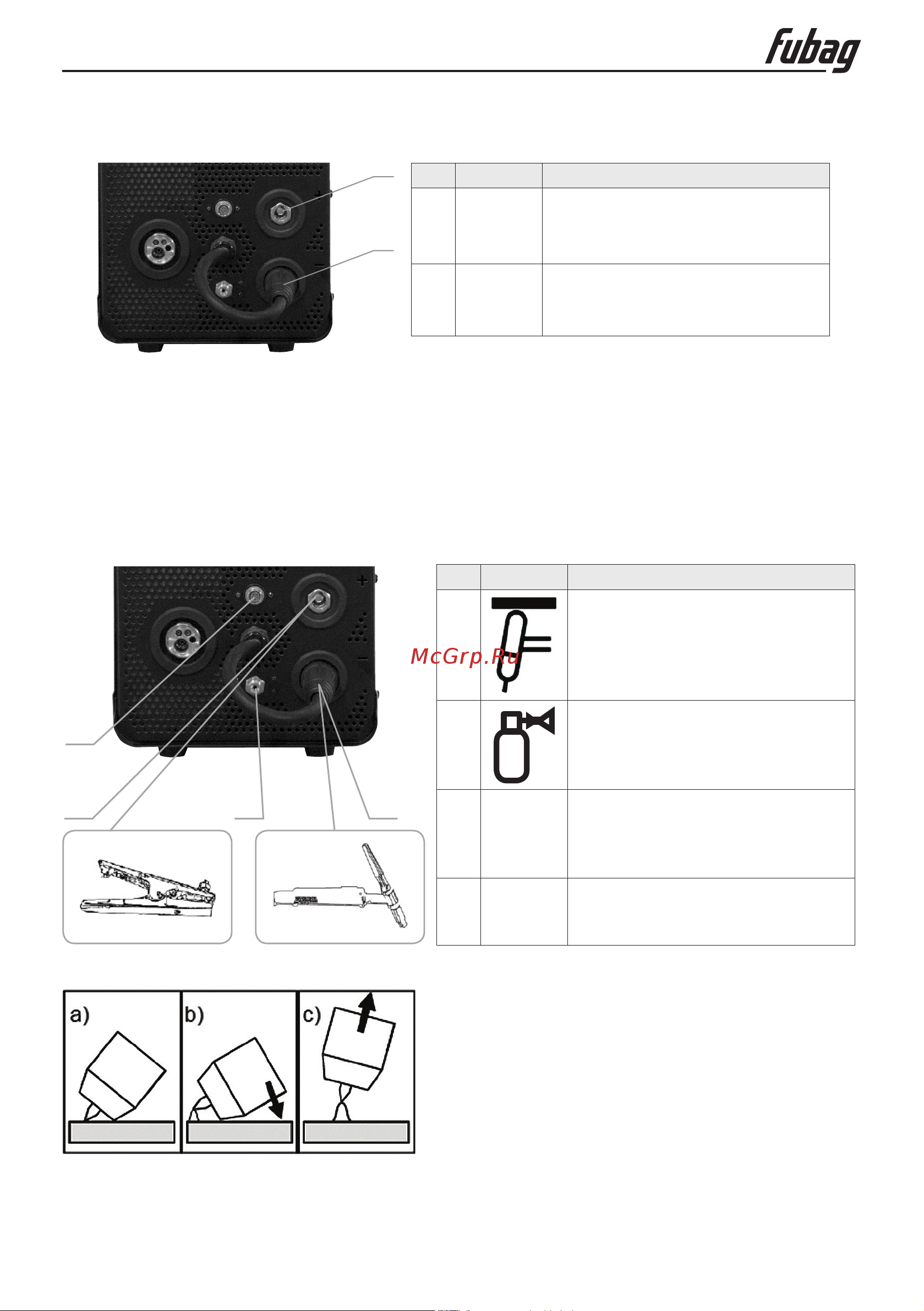

Вставить штекер кабеля электрододержателя или в гнездо сварочного тока или и закрепить поворотом вправо вставить штекер кабеля массы или в гнездо сварочного тока или и закрепить поворотом вправо 15

Инструкция по эксплуатации 15

Контактное зажигание дуги tig lift 15

Настройка режима mma сварка покрытым электродом 15

Настройка режима tig lift сварка неплавящимся вольфрамовым электродом в среде инертного газа подключить шланг защитного газа на задней панели аппарата 15

Инструкция по эксплуатации 16

Настройка процесса сварки mig synergic 16

Инструкция по эксплуатации 17

Далее следуйте главе 9 настройки вспомогательных параметров 18

Для настройки параметров 5 6 7 8 9 10 нажмите кнопку под символом 1 рис 3 18

Инструкция по эксплуатации 18

Нажмите и удерживайте регулятор 1 рис 3 в течение 3х секунд для входа в меню сохранения программ 18

Настройте необходимый режим сварки 18

Рис 3 18

Сохранение и вызов индивидуальных программ режимов сварки 18

Сохранение программ 18

Инструкция по эксплуатации 19

Инструкция по эксплуатации 20

Настройка общих параметров 20

Диапазон температур окружающего воздуха 21

До 50 при 40 c 21

До 90 при 20 c 21

Инструкция по эксплуатации 21

От 10 c до 40 c 21

Относительная влажность воздуха 21

Технические характеристики 21

В целях безопасности во время проведения технического обслуживания свароч ного аппарата выключите электропитание и подождите 5 минут пока не про изойдёт разрядка конденсаторов 22

Внимание 22

Диагностика неисправностей 22

Для обеспечения эффективной и безопасной работы сварочного аппарата для ду говой сварки необходимо проводить регулярное техническое обслуживание аппарата пользователи сварочного аппарата должны быть проинформированы относительно ме роприятий по техническому обслуживанию и методов проверки сварочного аппарата а также они должны быть осведомлены о правилах по технике безопасности для пре дотвращения неисправностей сокращения продолжительности ремонта и увеличения срока службы сварочного аппарата мероприятия по техническому обслуживанию пере числены в приведенной ниже таблице 22

Инструкция по эксплуатации 22

Перед отправкой сварочных аппаратов с завода изготовителя они проходят отлад ку внесение каких либо изменений в сварочный аппарат неуполномоченными лицами не допускается выполняйте все указания по техническому обслуживанию к ремонту сварочного аппарата допускаются только квалифицированные специали сты по техническому обслуживанию при возникновении неисправности обращайтесь в сервисный центр 22

Техническое обслуживание 22

Inmig 315t syn lcd 23

Для устранения некоторых видов неисправностей сварочного аппарата вы можете об ратиться к следующей таблице 23

Инструкция по эксплуатации 23

Неисправность причина способ устранения 23

Устранение неполадок 23

Инструкция по эксплуатации 24

Принадлежности 24

Сварочные горелки 24

Inmig 315t syn lcd 25

Горелки tig 25

Зип 25

Изолятор fb tig 17 26 fb0002 25

Инструкция по эксплуатации 25

Наименование артикул 25

Гарантийные обязательства 26

Инструкция по эксплуатации 26

Inmig 315t syn lcd 28

Www fubag ru 28

Инструкция по эксплуатации 28

Адреса сервисных центров 29

В связи с постоянным увеличением числа сервисных центров 29

Инструкция по эксплуатации 29

Смотрите полный список на www fubag ru 29

Центральная диспетчерская сервисной службы 495 660 66 06 29
