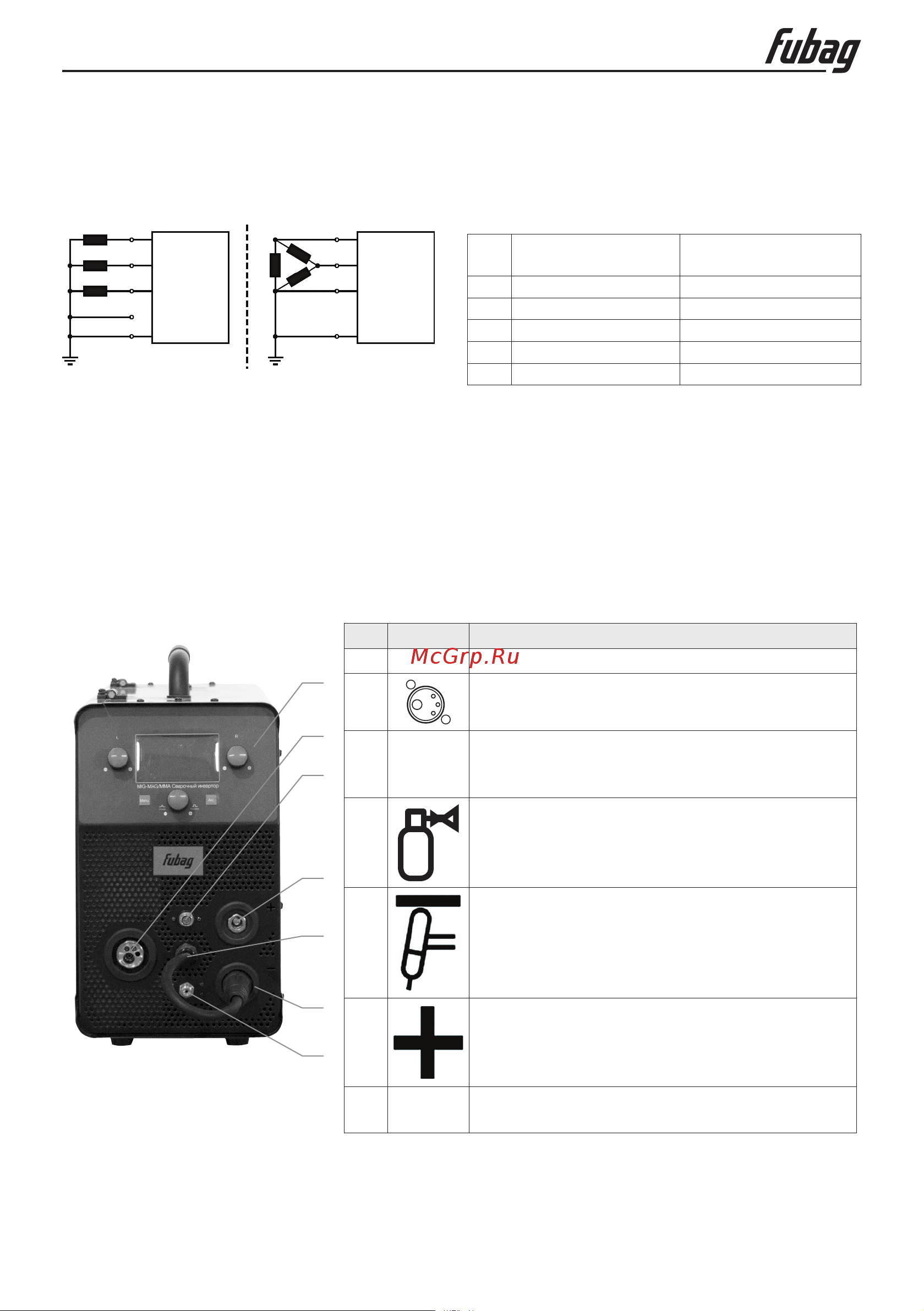

Инструкция по эксплуатации
- 6 -
INMIG 315T SYN LCD
• Аппарат можно подключать либо:
• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
• к трехфазной 3-проводной системе с заземлением в любой точке, например,
сзаземленным внешним проводом, и эксплуатировать с этими системами.
Экспликация
Поз. Обозначения Распознавательная
раскраска
L1 Внешний привод 1 Коричневый
L2 Внешний привод 2 Черный
L3 Внешний привод 3 Серый
N Нулевой привод Синий
PE Защитный провод Желто-зеленый
L1
L2
L3
N
PE
L1
L2
L3
PE
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
• Во избежание повреждения аппарата рабочее напряжение, указанное в та-
бличке с номинальными данными, должно совпадать с сетевым напряжением!
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Поз. Символ Описание
1 Панель управления
2
Разъём подключения сварочной горелки
Euro
3
Гнездо подключения, 5 контактов
Подключение кабеля управления горелки
TIG
4
Соединительный штуцер М12
Подключение защитного газа горелки TIG
5
Гнездо, сварочный ток «-»
• MIG/MAG: подсоединение кабеля массы
• TIG: Подключение сварочной горелки TIG
• Ручная сварка: подсоединение электродо-
держателя или кабеля массы
6
Розетка, сварочный ток «+»
• TIG: Подключение кабеля массы
• Ручная сварка: подсоединение электродо-
держателя или кабеля массы
7
Кабель с байонетным разъемом для сме-
ны полярности
3
2
4
5
7
1
Рис. 3.1
6
