Инструкция по эксплуатации
- 23 -
INMIG 315T SYN LCD

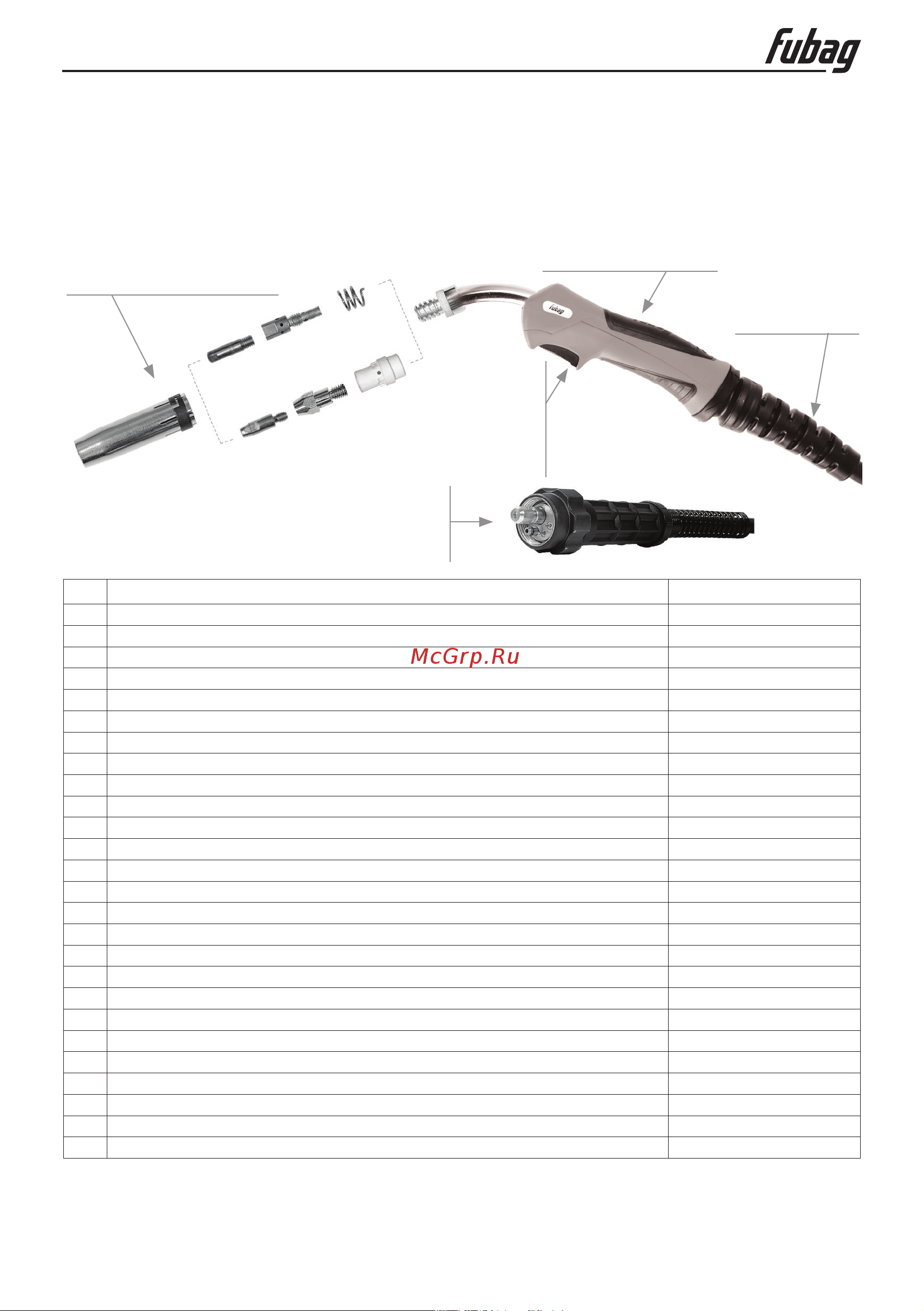

17. Принадлежности
Сварочные горелки
УНИВЕРСАЛЬНЫЕ РАСХОДНЫЕ
МАТЕРИАЛЫ
Подходят для сварочных
горелок большинства известных
производителей.
ЕВРОРАЗЬЕМ
Горелка подходит
дляработы на сварочных
аппаратах большинства
производителей.
ДОЛГОВЕЧНОСТЬ
ЭКСПЛУАТАЦИИ
Прочная и надежная
кнопка включения,
защищенная
отпопадания пыли.
УДОБСТВО ПРИ РАБОТЕ
Эргономичная
рукоятка, выполнена
изтермостойкого пластика.
ЗАЩИТА
ОТИЗЛОМА
Наличие пружины
предотвращает
излом прималом
угле изгиба.
№ Наименование Артикул
1
Горелка FB 360 3 м 38446
2 Горелка FB 360 4 м 38447
3 Горелка FB 360 5 м 38448
4 Сопло газовое зауженное 12,0х84 мм F145.0126
5 Сопло газовое 16,0х84 мм F145.0078
6 Сопло газовое цилиндрическое 19,0х84 мм F145.0045
7 Контактный наконечник M8х30 мм AL D=1.0 мм (20 шт.) F141.0008
8 Контактный наконечник M8х30 мм AL D=1.2 мм (20 шт.) F141.0015
9 Контактный наконечник M8х30 мм ECU D=1.0 мм (20 шт.) F140.0313
10 Контактный наконечник M8х30 мм ECU D=1.2 мм (20 шт.) F140.0442
11 Контактный наконечник M8х30 мм ECU D=1.6 мм (20 шт.) F140.0587
12 Адаптер контактного наконечника M8*28 мм (10 шт.) F142.0020
13 Адаптер контактного наконечника M8*32 мм (10 шт.) F0132
14 Канал направляющий 3.50 м диам. 0.6-0.8_сталь_синий F124.0011
15 Канал направляющий 4.50 м диам. 0.6-0.8_сталь_синий F124.0012
16 Канал направляющий 5.50 м диам. 0.6-0.8_сталь_синий F124.0015
17 Канал направляющий 3.50 м диам. 1.0-1.2_сталь_красный F124.0026
18 Канал направляющий 4.50 м диам. 1.0-1.2_сталь_красный F124.0031
19 Канал направляющий 5.50 м диам. 1.0-1.2_сталь_красный F124.0035
20 Канал направляющий 3.50 м диам. 1.2-1.6_сталь_желтый F124.0041
21 Канал направляющий 4.50 м диам. 1.2-1.6_сталь_желтый F124.0042
22 Канал направляющий 5.50 м диам. 1.2-1.6_сталь_желтый F124.0044
23 Канал направляющий 3.50 м диам. 0.6-0.9_тефлон F0710
24 Канал направляющий 3.50 м диам. 1.0-1.2_тефлон F0715
25 Канал направляющий 3.50 м диам. 1.2-1.6_тефлон F0730
26 Диффузор газовый FB 360_белый (10 шт.) F014.0023
