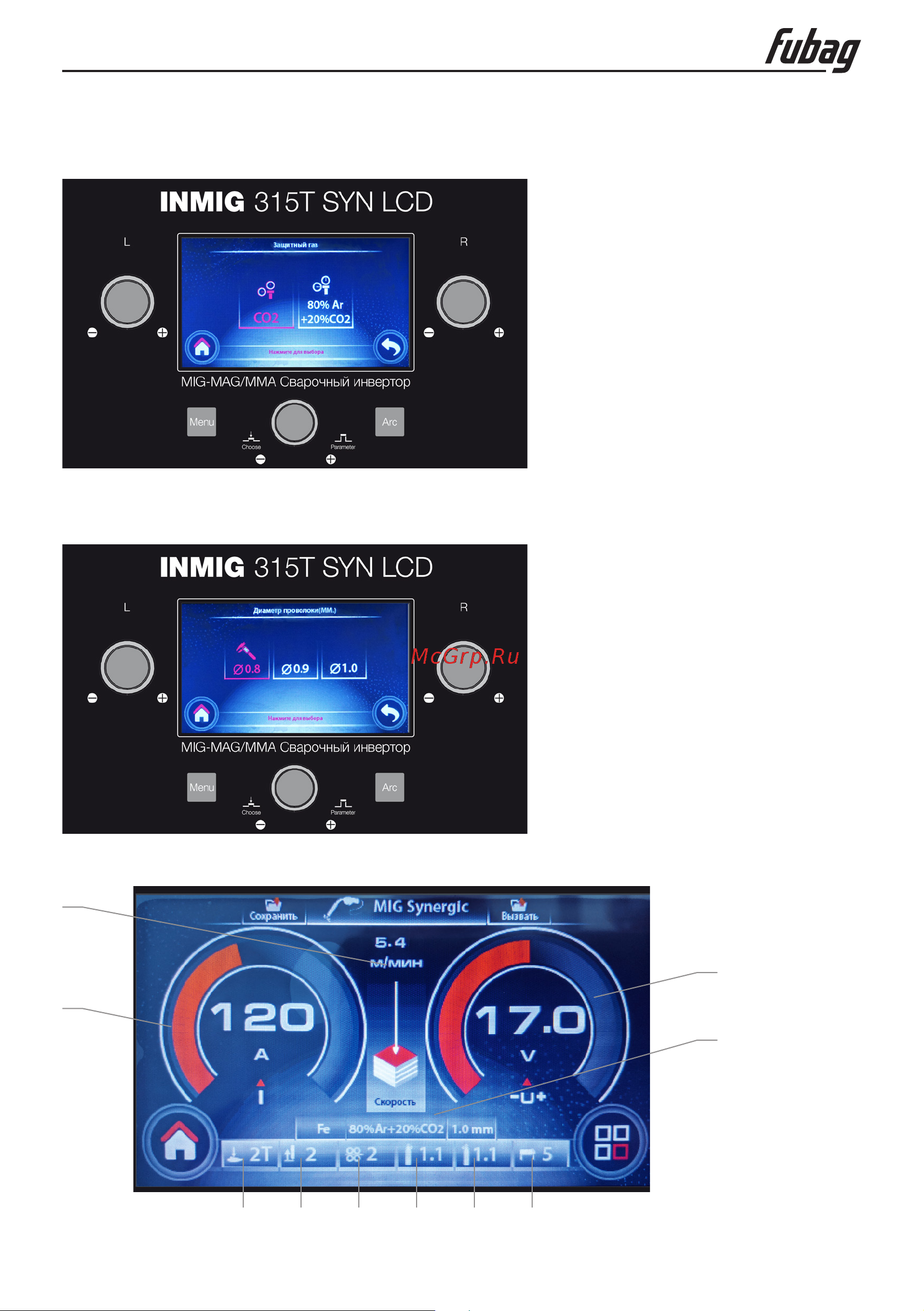

![Fubag INMIG 315T SYN LCD 31591 + горелка FB 360 3 m 38446 31591.1 [17/29] Инструкция по эксплуатации](/views2/1978257/page17/bg11.png)
Инструкция по эксплуатации
- 16 -
INMIG 315T SYN LCD
4. Выберите тип защитного газа регулятором 3 (рис. 3.4) и нажмите для под-
тверждения.
5. Выберите диаметр проволоки регулятором 3 (рис. 3.4) и нажмите для под-
тверждения. Вы попадаете на экран настройки основных параметров сварки.
6. Интерфейс экрана настройки основных параметров сварки MYG Synergic.
2
4
1
3
5 6 7 8 9 10
