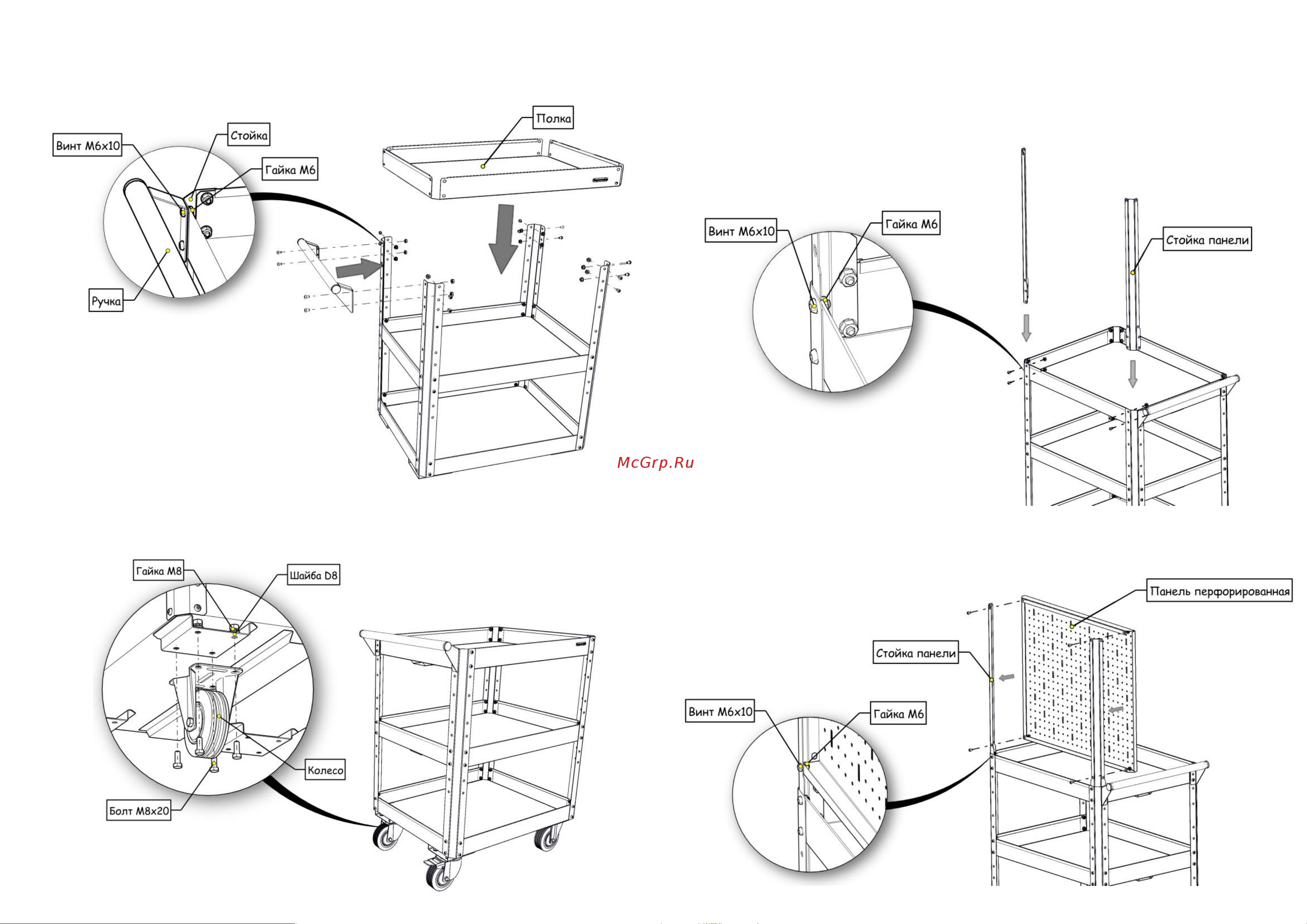

4) Установить верхнюю полку, соединить при помощи винтов М6х10 и гаек с фланцем М6 не затягивая.

ВАЖНО. Во время соединения верхней полки и стоек, с одной из боковых сторон корпуса установить ручку и

закрепить при помощи четырёх винтов М6х10 и гаек с фланцем М6 одновременно ручку, стойки и верхнюю

полку. Далее необходимо проверить и выставить геометрию корпуса что бы все углы тележки были прямыми и

затянуть соединения.

5) Установить колёса с нижней стороны тележки на площадки. Поворотные колёса устанавливаются со

стороны, где установлена ручка. Для установки необходимо взять колесо и совместить отверстия в основании

колеса с отверстиями на площадке, закрепить каждое колесо при помощи четырёх болтов М8х20 шайб D8

и гаек М8.

4.2 Установка панели перфорированной (при наличии в комплектации).

1) Установить 2 стойки панели с внутренней части верхней полки, при установке используются крепёжные

элементы, соединяющие корпус тележки, если тележка собирается одновременно с панелью, то стойки панели

крепятся одновременно со стойками и верхней полкой, если перфорированная панель устанавливается уже на

собранную тележку, то необходимо сначала выкрутить крепёжные элементы, после установить стойки панели и

закрепить при помощи винтов и гаек от корпуса тележки.

2) Установить панель перфорированную. Перфорированная панель устанавливается на стойки, гибы стоек

должны входить во внутрь панели, за боковые гибы панели, крепление панели и стоек осуществляется при

помощи 4-х винтов М6х10 и гаек с фланцем М6.
